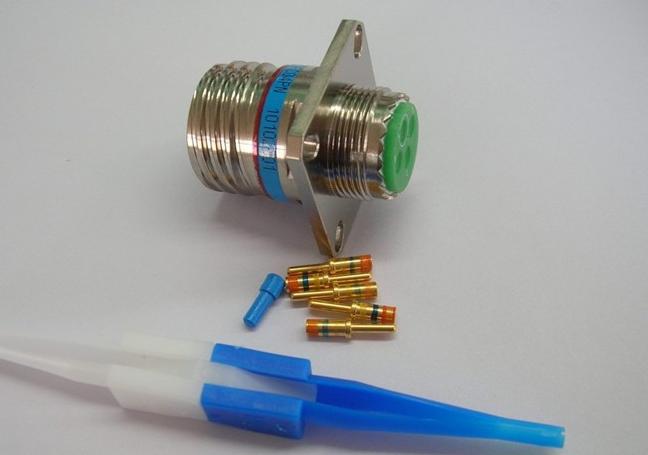

GJB599I系列电连接器
卡口式连接有明显的到位手感，在空间狭小或光线不良的环境下可有效判断插合到位，且插合快速，在航空、航天、兵器、电子等军事领域及其它电子设备系统均有广泛应用。符合GJB599系列I，卡口式快速连接，防斜插设计，具有耐热真空释气和耐辐照性能，能够实现空间设备的信号传输需要
[机械性能]


——壳体：铝合金、不锈钢
——镀层：
      F类 化学镀镍
      E类 不锈钢钝化
——绝缘体：热固性塑料
——封线体和密封圈：硅橡胶材料
——接触件：铜合金镀金，压接可取卸
——机械寿命：500次
——振动：
      高温下，频率100~1000Hz功率谱密度1g2/HZ,对应均方根值41.7g，
      环境温度下，频率100~1000HZ,功率谱密度5g2/Hz,对应均方根值49.5g
——冲击：3ms半正弦波加速度峰值300g
[环境性能]
——使用温度：   -65℃~ +200℃
——耐盐雾：按GJB1217方法1001进行试验 F类  48h
——相对湿度：40℃时，达98%
——电连接器还具有良好的防潮湿、防盐雾、防霉菌、防淋雨、防沙尘等性能
——耐热真空释气：非金属材料失重≤1.0%，挥发冷凝物≤0.1%；
——耐辐照：钴60γ射线源辐射，剂量率为0.5Gy/s，吸收总剂量≥5×105Gy。

[电气性能]
——接触件接触电阻及额定电流：
接触件规格 工作直径
mm 接触电阻
mΩ 额定电流
A
22D Φ0.76 ≤12 5
20# Φ1.00 ≤5 7.5
16# Φ1.60 ≤2.5 13
12# Φ2.40 ≤1.5 23
10# Φ3.15 ≤1.0 40
——电磁干扰屏蔽：
100MHz ~ 1GHz时，最小衰减为85dB
1GHz ~ 10GHz时，最小衰减为50dB
——耐电压：V
工作等级* M N Ⅰ Ⅱ
海平面 1300 1000 1800 2300
21336m 800 600 1000 1000
30480m 800 600 1000 1000
30480m～100000m 200 150 250 300
*不同的接点排列有不同的工作等级，具体工作等级详见接点排列右上角字母。
——绝缘电阻：
正常条件≥5000MΩ 潮湿条件≥100MΩ
——外壳间电连续性：
F类≤1.0mΩhttp://www.txhs.cn
