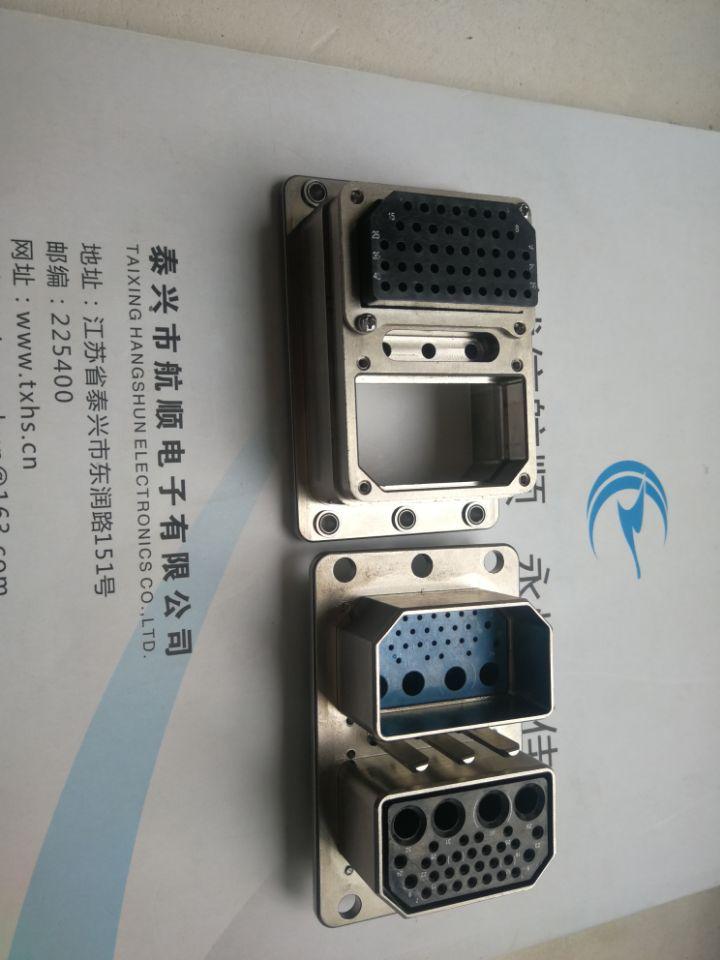

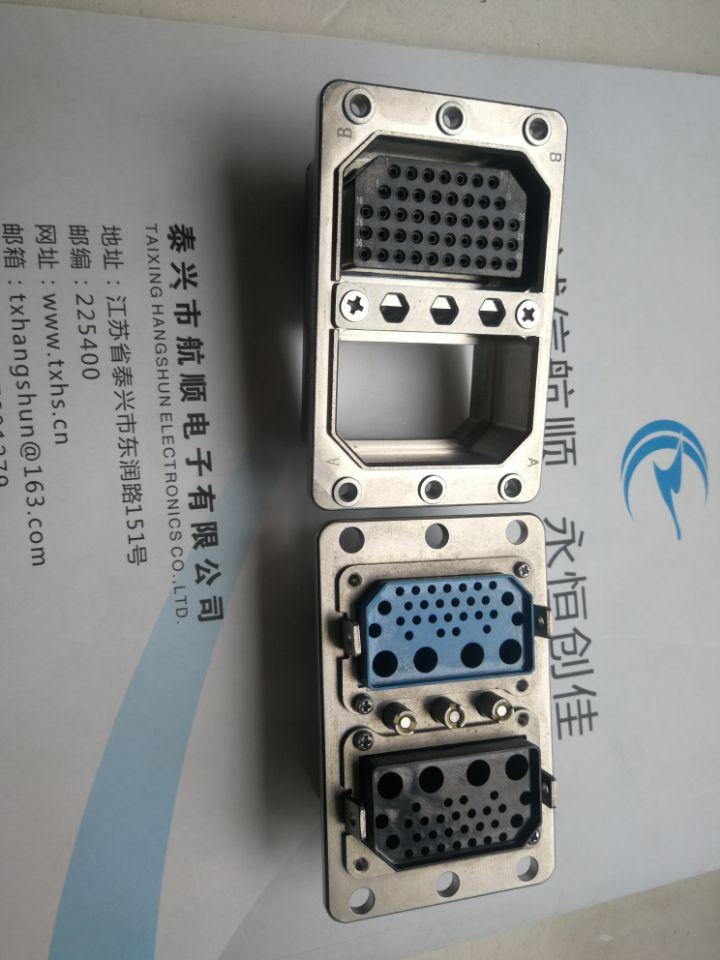

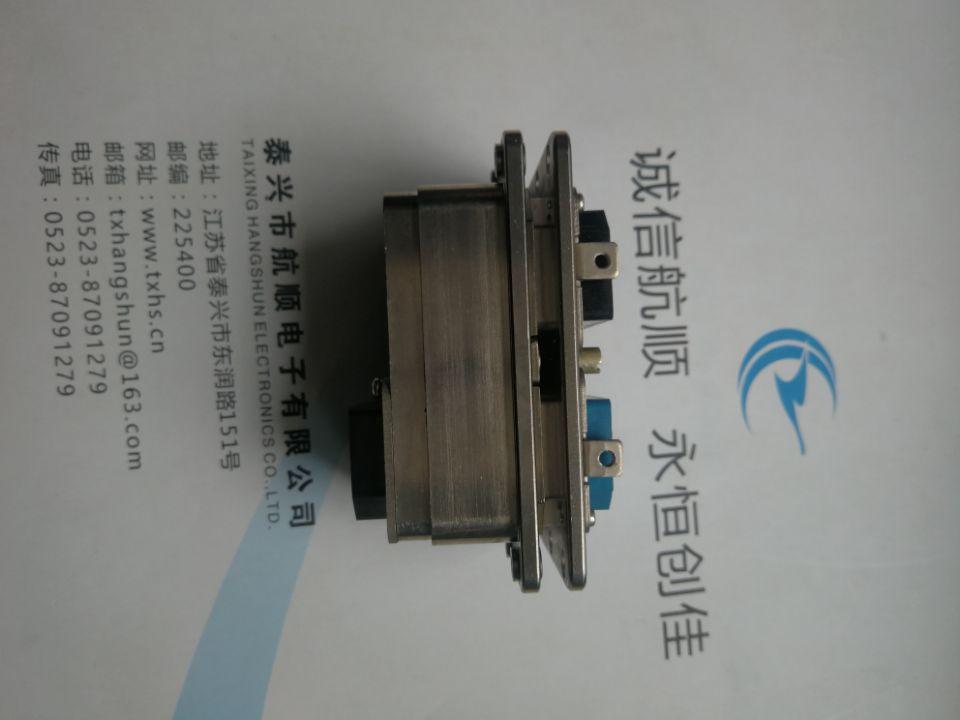

金属框架电连接器
金属框架电连接器的集成化传输特点可减少系统各单元接口和线缆组件数量，实现其接口集成化、模块化、标准化的要求，以达到拆卸迅速、连接快捷的目的。
用于需要实现低频、电源、射频、光纤信号集成化传输的环境，可用于航空军品及军用设备机柜。机械性能]
——壳体：高强度铝合金镀镉或镀镍
——绝缘体：热塑性材料
——封线体和密封圈：硅橡胶
——接触件：铜合金镀金
——寿命：500次插拔循环
——冲击：11ms半正弦波 加速度50g
——功能振动：15~2000Hz，功率谱密度0.126g2/Hz，持续时间6小时
——耐久振动：15~2000Hz，功率谱密度0.201g2/Hz，持续时间7.5小时
[环境性能]
——温度范围：-65℃～+150℃
——盐雾：500小时（镀镉）；96小时（镀镍）
[电气性能]
——绝缘电阻：≥5000MΩ（500Vdc）
——接触电阻及额定电流：
接触件规格 线缆规格（AWG） 额定电流 A 最大接触电阻 mΩ
22D 22 24 26 5 3 2 11
20# 20 22 24 7.5 5 3 8.5
16# 16 18 20 13 10 7.5 5
12# 12 14 23 17 2.5
10# 10 40 1.2
8# 8 53 0.7
4# 6 80 0.35 http://www.txhs.cn
