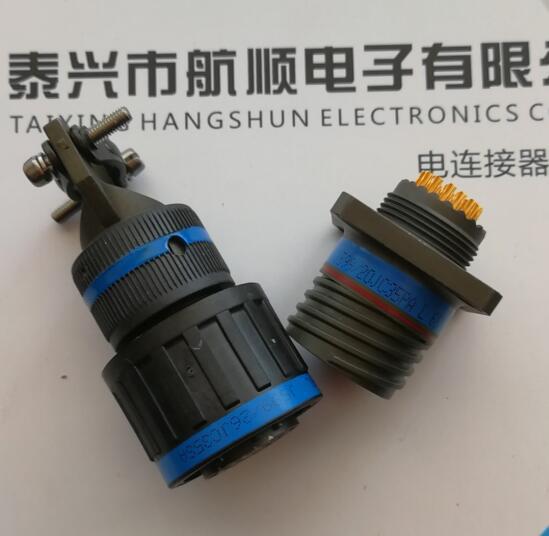

GJB599Ⅲ系列电连接器

广泛应用于在航空、航天、电子等领域的系统设备信号传输。符合GJB599(MIL-DTL-38999)III系列，三头螺纹快速连接，并带防松机构，具有高温下的高强度振动特性，综合性能高。
[机械性能]


—壳体：铝合金、不锈钢
—镀层：W - 镀镉军绿色
        F –化学镀镍
        K- 不锈钢钝化
—绝缘体：热塑性材料或热固性材料
—封线体和密封圈：硅橡胶
—接触件：铜合金镀金
—寿命：500次插拔循环
—冲击：3ms半正弦波 加速度峰值300g
—振动：
  正弦：60g，并带温度循环和模拟附件（36小时）
  随机：在高温下,频率100~1000Hz,功率谱密度1g2/Hz,对应均方根值41.7g.
        在环境温度下,频率100~1000Hz,功率谱密度5g2/Hz,对应均方根值49.5g..
—接触件保持力：（按牛顿计的最小力）
        22D：45N       20#：67N
        16#：111N      12#：111N
10#：111N       8#：111N
[环境性能]
—温度范围：
W类：-65℃～＋175℃
F、K类：-65℃～＋200℃
—密封：插配连接器符合MIL-DTL-38999K低气压浸渍的要求
—盐雾：按GJB 1217中方法1001进行试验
W类：500h  F类：48h
K类：1000h
—湿热：按MIL-DTL-38999K：24小时10次循环
—耐液：耐多种燃料，冷却剂，溶剂



[电气性能]


—耐电压：V
工作条件 海平面 在21000米高度
M 1300 800
N 1000 600
Ⅰ 1800 1000
Ⅱ 2300 1000
注：不同的接点排列有不同的工作等级，详见接点排列右上角字母。
—接触件接触电阻及额定电流：
接触件规格 工作直径
mm 接触电阻
mΩ 额定电流
A
22D Φ0.76 ≤12 5
20# Φ1.00 ≤5 7.5
16# Φ1.60 ≤2.5 13
12# Φ2.40 ≤1.5 23
10# Φ3.15 ≤1.0 40
—绝缘电阻：≥5000MΩ（500V DC）
—壳体导电性：
W类：2.5 mΩ
F类：1 mΩ   K类：10 mΩ
—电磁干扰屏蔽：
—100MHz~1GHz时，
  最小衰减为85dB(F类、W类)
—1GHz ~10GHz时,
  最小衰减为65dB(F类)，50dB(W类)
—8＃双同轴接触件：频带宽0～20MHz
额定电压：最大为500 V AC
在21000米为125 V AC
电压降：内接触件和中间接触件在1A下≤55mV
            外接触件在12A下≤75mVhttp://www.txhs.cn
