一、超声波明渠流量计；

    在许多非满水、大流量（或小流量），自然流动的自由水面状态下测量流体的流量，谓之明渠流量检测。由于明渠流量较大或较小，流体中往往会有一定的腐蚀性或夹带一些杂质，使用一般的管道流量计检测流量是很困难的。例如工业企业排水、医院废水、农业灌溉用水、城市地下水道排水等领域中，明渠流量检测尤其是超声波非接触式明渠流量仪为首选的流量检测仪器。超声波明渠流量仪与相应的巴歇尔槽配用，利用超声波在空气中的传播规律来测量液位高度，并不断把液位信息传输给主机，主机通过运算系统，自动测出瞬时流量和累计流量并存储。本仪器采用国际先进技术与流体不接触即可完成流量检测，并具有完善的液位测量功能，控制功能，数据传输功能和人机交流功能。本机是集超声波收发传感器，伺服电路、温度补偿传感器和补偿电路单元、积算主机、显示器、控制信号输出及串行数据或模拟量输出单元为一体的流量测量仪器。

二、流量计超声波明渠型；

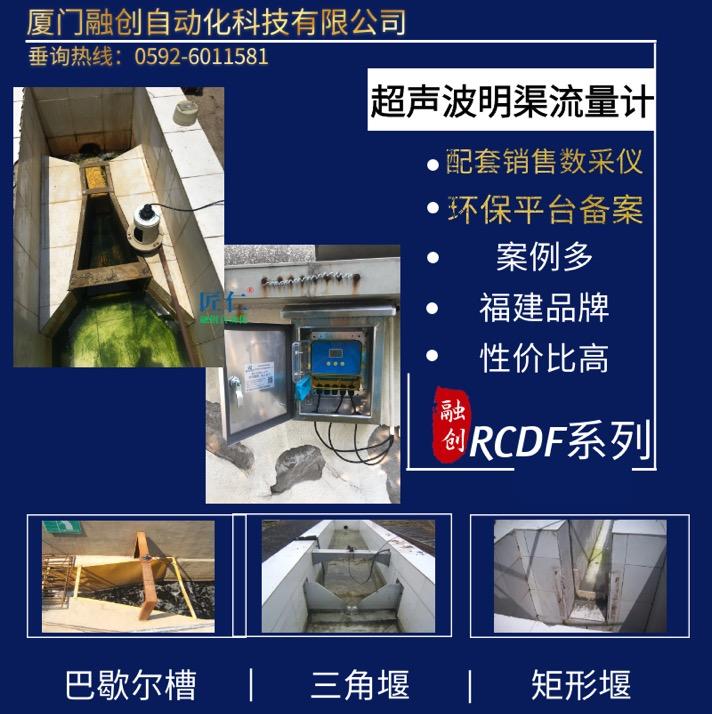

选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。根据最大流量的不同，我们可以选择不同的堰槽。

①最大流量小于40 升/秒建议使用直角三角堰；

②大于40 升/秒建议使用巴歇尔槽；

③上游渠道较短，最大流量又大于40 升/秒建议使用矩形堰。

条件允许，最好选择巴歇尔槽。巴歇尔槽的水位-流量关系是由实验室标定出来的，而且对于上游行进渠槽条件要求较弱。三角堰和矩形堰的水位-流量关系来源于理论计算，容易由于忽略一些使用条件，带来附加误差。

三、明渠超声波流量计工作原理；

厦门融创RCDF系列超声波明渠流量计由测量液位的仪表和按计量院公布的文件制作的水槽两部分组成，液位仪表是直接测量的是渠道或者水槽内的液体高度。用于明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水堰槽的水位—流量关系推算出流量。

1、超声波测液位原理

    发射超声换能器发射出的超声脉冲，通过传播媒质传播到被测液面，经反射后再通过传声媒质返回到接收换能器，测出超声脉冲从发射到接收在传声媒质中传播的时间。再根据传声媒质中的声速，就可以算得从换能器到液面的距离。从而确定液位。因此我们可以计算出探头到反射面的距离D ＝ C*t/2(除以2 是因为声波从发射到接收实际是一个来回，D 是距离，C 是声速，t 是时间）。再通过减法运算就可得出液位值。

2、量水堰槽的测流量原理

    流通顺畅的明渠内流量越大，液位越高；流量越小，液位越低（如图2.1）。通过测量水位可以推算出流量。普通明渠内流量与水位之间的对应关系，受渠道的坡降比和表面的糙度影响。在渠道内安装量水堰槽，产生节流作用，使明渠内的流量与液位有固定的对应关系，这种对应关系主要取决于量水堰槽的构造尺寸，把渠道的影响尽可能减小。

四、超声波明渠流量计原理画图；

A，当选用专用超声波探头时：
1，流量→
（1）选槽→帕歇槽、矩形堰、等宽堰、三角堰
（2）液位通道→超声→换能器专用或4～20mA
（3）补偿→（暂时空）
2，参数 →
（1）当前水位→如果空气距离和换能器到水面的距离相当，说明仪表安装正确，然后把当前水位的数字修改为实际水深的数字就可以了。
（2）设定密度→一般选1000.00
（3）流量上限→大的瞬间流量→俗称量程
（4）流量下限→设置为0.000
（5）水位切除→即小水位切除，推荐0.005-0.02m，根据实际情况修正
3，控制 →液位联动，可编程，选配多2高2低→控制回差0.005～0.02m
4，系统→
（1） 密码  →切记改变后应该牢记
（2） 时间  →修正时间年月日，时分秒
（3） 巡显→可以选择查看内容中的任何项进行巡回显示
（4） 清零→累积清零、来停电清零、报表清零
（5） 恢复→校验恢复，一般不用→按住确认键直到出现OK为止，不常用
5，通信 →（1） 本机地址
          （2）波特率→可选1200，2400，4800，9600. e校验  n无校验
6，校验（暂空）
B，当选用4～20mA变送器时：
1， 流量→
（1）选槽→帕歇槽、矩形堰、等宽堰、三角堰
（2）液位通道→超声→专用换能器或4～20mA
（3）补偿→暂时空
2，参数→
（1）液位上限→选1.00m，即是液位变送器量程
（2）液位下限→选0.0000
（3）设定密度→选1000.00
（4）流量上限→大的瞬间流量→俗称量程
（5）流量下限→ 选0.0000
（6）水位切除→小水位切除，推荐0.005-0.02m，
根据实际情况修正

五、超声波明渠流量计设置；

在工业现场，测量流体流量的仪表统称为流量计或流量表。流量计是工业测量中最重要的仪表之一。 随着工业的发展，对流量测量的准确度和范围要求越来越高，为了适应多种用途，各种类型的流量计相继问世，广泛应用于石油天然气，石化化工，水处理，食品饮料，制药，能源，冶金，纸浆造纸，和建筑材料等行业。

六、超声波明渠流量计安装；

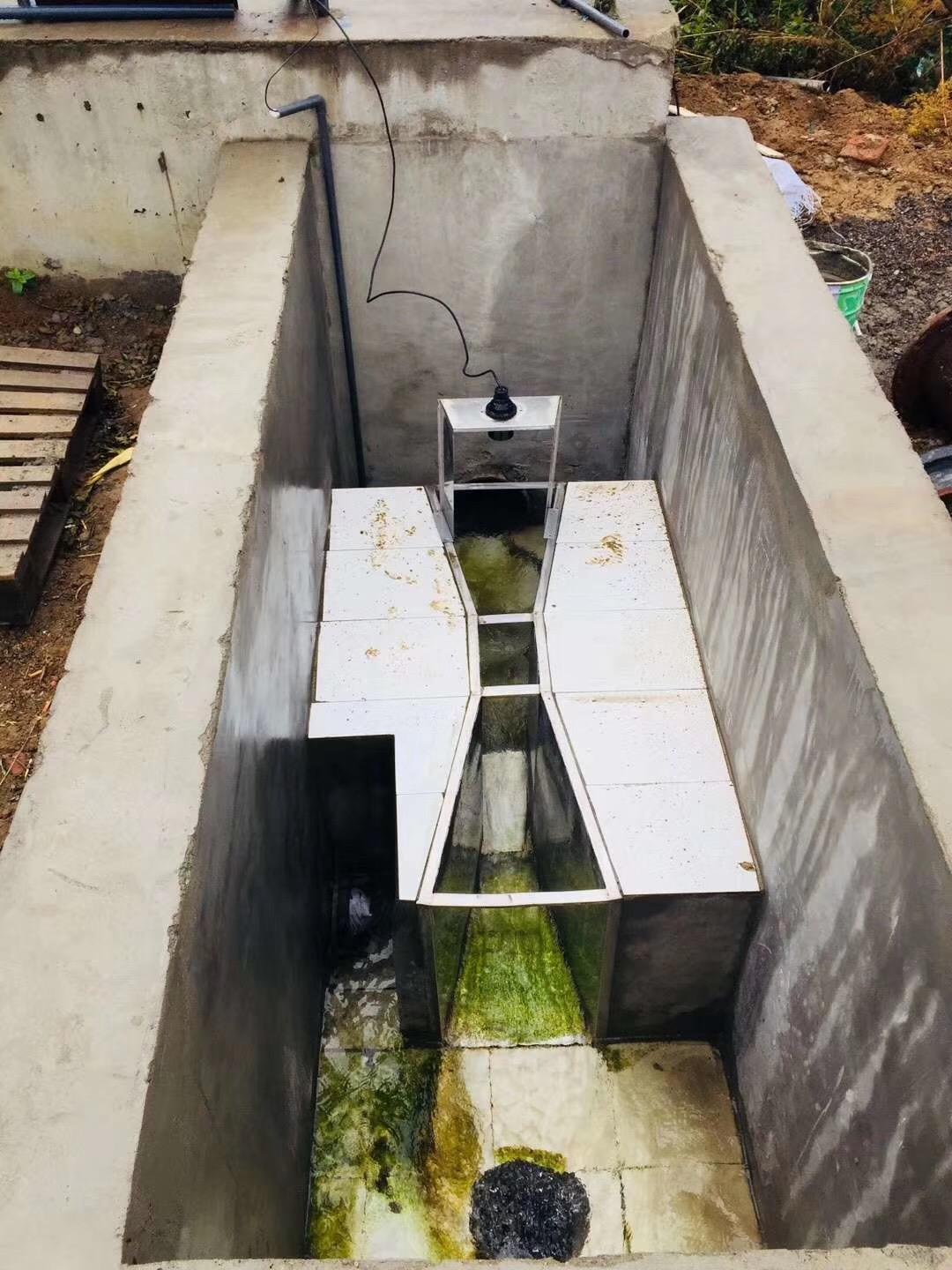

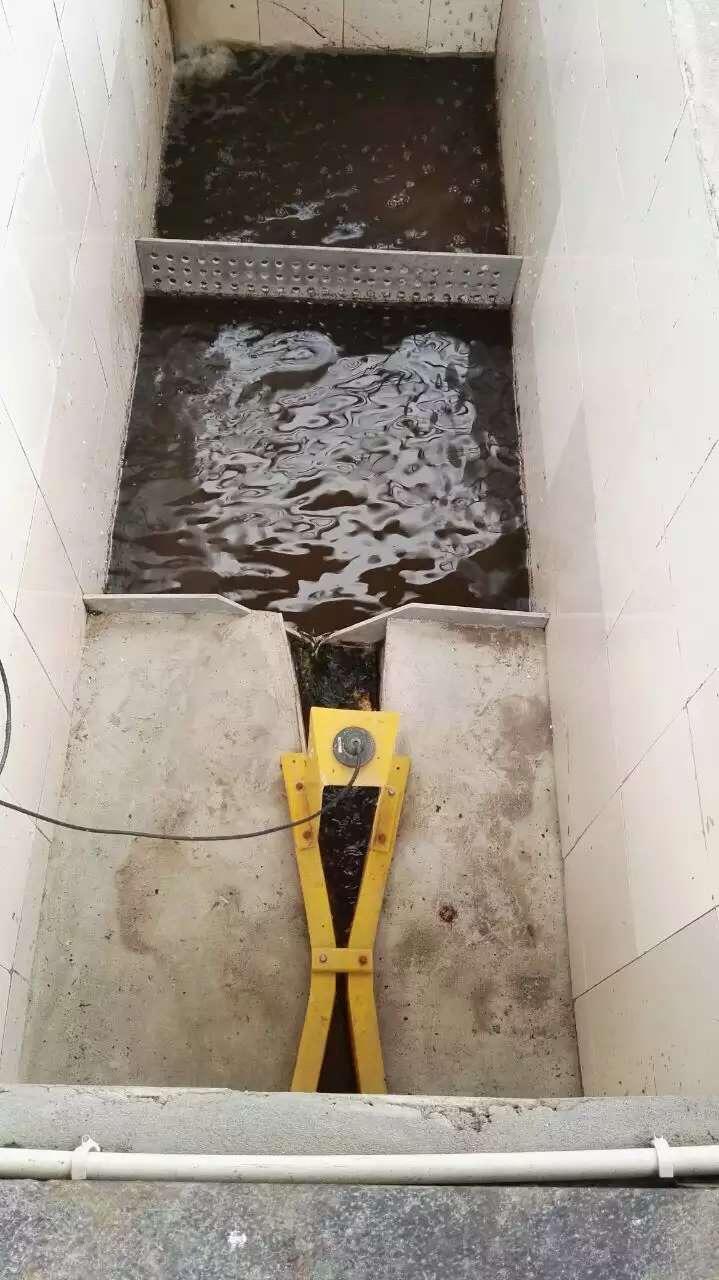

当被测介质通过堰槽形成自由流时，其流量与堰槽上游水位形成对应关系，通过测量水位的高度再进行一系列换算就可以得出相应流体的瞬时流量。

• 具体适用尺寸

明渠流量计有钢质堰槽和PVC堰槽两种。钢质堰槽可以同圆管进行焊接连接，无需进行土建工程，适用于自流情况下的管道，而PVC堰槽需要辅以土建导流槽。
通常情况下对于渠道的高度（深度）不作严格要求，如果有淤泥沉淀或有特殊要求，请与我公司技术部联系，我们会在一时间给您满意的答复。

• 材质的选择

钢质堰槽槽体采用不锈钢制作，有的耐腐蚀能力；PVC堰槽具有抗腐蚀能力，但应防止阳光曝晒，防止老化，也不宜用于高温介质。

   明渠渠道横剖面尺寸示意图

• 流量传感器

全密封制作，防腐防潮，适用于各种介质的测量，更可用于低功耗测量。 电子式探头适用于有风、水、蒸气、泡沫或者涡流的环境下；超声波探头适用于腐蚀性化学物质、悬浮物和油脂存在等苛刻的环境下使用。
