一、污水流量计；

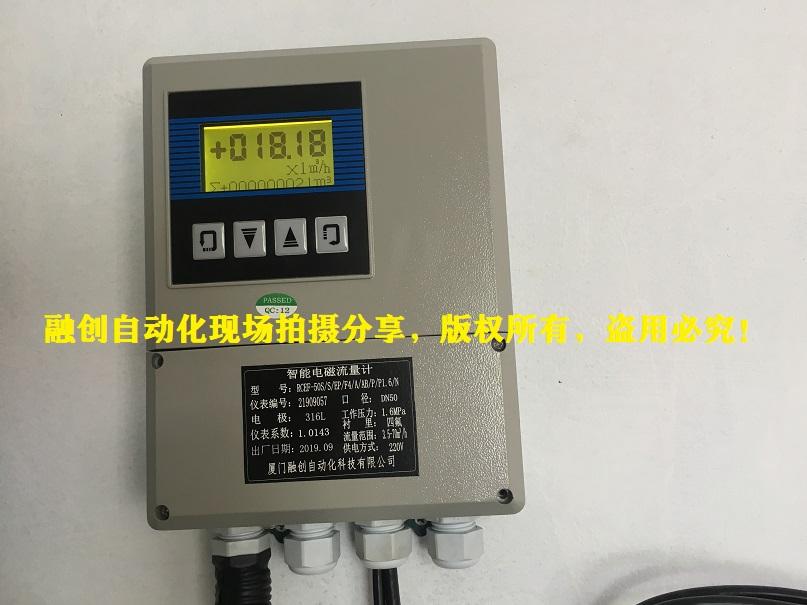

厦门融创自动化RCEF系列电磁流量计是由传感器和转换器两部分构成的。它是基于法拉第电磁感应定律的原理进行工作的，用来测量电导率大于5μS/cm的导电液体的体积流量，是一种用来测量导电介质体积流量的智能型流量仪表。其除了可测量一般导电液体的体积流量外，还可用于测量强酸、强碱等强腐蚀液体，泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量，被广泛应用到石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域用来计量流体流量。基于电磁流量计其独特的工作原理和优势特点，电磁流量计被广泛应用于化工、化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中用来测量各种酸碱盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒。麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量。

二、污水电磁流量计；

电磁流量计（以下简称 EMF ）是利用法拉弟电磁感应定律制成的一种测量导电液体体积流量的仪表。 70 年代以来出现键控低频矩形波激磁方式，逐渐替代早期应用的工频交流激磁方式，仪表性能有了很大提高，得到更为广泛的应用。

  电磁流量计的基本原理是法拉弟电磁感应定律，即导体在磁场中切割磁力运动时两端产生感应电动势。

  导电性液体在垂直于磁场的非磁性测量管内流动，与流动方向垂直的方向上产生与流量成比例的感应电势，电动势的方向按“弗来明右手规则”，其值如下式

E=KBDv

式中 E ― 感应电动势，，即流量信号 V ; k ― 系数； B ― 磁感应强度， T D ― 测量管内径， v- 平均流速， m/s

设液体的体积流量为 q v （ m3 ／ s ) , q v = ∏ D 2 V/4 ，则 E = (4kB ／∏ D ） q v , , ＝ Kq v ， 式中 K 为仪表常数， K =4kB ／∏ D 。实际的 EMF 由流量传感器和转换器两大部分组成。传感器典型结构示意如图 8 . 2 ，测量管上下装有激磁线圈，通激磁电流后产生磁场穿过测量管，一对电极装在测量管内壁与液体相接触，引出感应电势，送到转换器。激磁电流则由转换器提供。

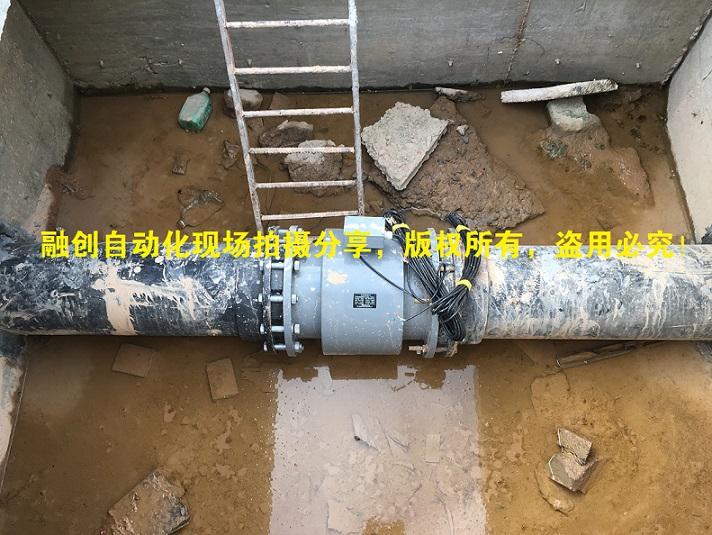

三、污水流量计安装图片；

( 1 ）零点检查和调整

  仪表投人运行前，通电后必须在传感器充满液体静止状态下调整零点。投人运行后亦要根据液体使用条件定期停流作零点检查；尤其对沉淀、易污染电极，含有固相的非清洁液，在运行初期应多作检查，以获得经验确定正常检查周期。交流激磁方式的电磁流量计与矩形波激磁相比，更易产生零点漂移，因此更要注意检查和调整。

  举两个沉积层产生故障的应用失误的例子。一为石油钻探固井工程中，灌注水泥浆的流量和总量是重要工艺参数，．经常用高压电磁流量计 。仪表间歇使用，用毕后以清水冲洗传感器测量管，其余时间是空管。由于清洗不，测量管内壁残留水泥浆固化成薄层，近二个月积聚形成绝缘层，包覆了整个电极表面，导致运行不正常到终不能工作。另一为电解切削工艺实验装置上，用电磁流量计控制饱和食盐水流量，间隙使用一段时期后发现流量信号渐渐减弱， 2 个月后信号为零。原因是电解切削过程中氧化铁沉积管壁，形成短路所致。清除层积层立即恢复正常 。

( 2 ）定期检查传感器电性能

1 ）粗略地测量电极间电阻 断开传感器与转换器间信号连线，传感器内充满液体，用万用表测量两电极与接地端的电阻值，是否在制造厂规定值范围内，且所测得两值大体相同。记录下首次测量的电阻值，此值对以后判断传感器故障原因（如沉积层是导电的还是绝缘的）是有用的。

2 ）检查电极绝缘电阻传感器放空液体，擦净内壁，待干燥后用兆欧计测量两电极和接地端子间的电阻

3 ）检查激磁线圈绝缘电阻 卸下传感器激磁线圈端子与转换器间连线，用兆欧计测量线圈的绝缘电阻。

四、耐腐蚀污水流量计；

●电磁流量计常见故障现象有：

（1）无流量信号；（2）输出晃动；（3）零点不稳； （4）流量测量值与实际值不符；（5）输山信号超满度值5类，下文将分节讨论。
●通常检查整个测量系统和判断故障的程序如图1所示，检查环节包括电磁流量计本身的传感器和转换器以及连接两者的电缆，电磁流量计上位的工艺管道，下（后）位显示仪表连接电缆。
●经常采用的检查手段或方法及其检查内容列举如下：

（1）通用常规仪器检查
①电阻法

●保险丝的通断
●信号电缆、激磁电缆的通断
●激磁线圈的通断
●电极对称性测量
●电极对地的绝缘电阻
●激磁线圈对地的绝缘电阻
图1 故障检查流程

②电流法

●测量激磁电流
●测量输出电流
③电压法 判别：工作电源(包括供电和转换器本身电源)是否正确
④波形法 在熟悉线路基础上测量关键点波形，判别故障所在

（2）替代法 利用转换器和传感器间以及转换器内务线路板部件间的互换性，以替代法判别故障所在位置。

（3）信号踪迹法 用模拟信号器替代传感器，在液体未流动条件下提供流量信号，以测试电磁流量转换器。

●检查首先从显示仪表工作是否正常开始，逆流量信号传送的方向进行。用模拟信号器测试转换器，以判断故障发生在转换器及其后位仪表还足在转换器的上位传感器发生的。若是转换器故障，如有条件可方便地借用转换器或转换器内线路板作替代法调试；若是传感器故障需要试调换时，因必须停止运行，关闭管道系统，因涉及面广，常不易办到。特别是大口径流量传感器，试换工程量大，通常只有在作完其他各项检查，后才下决心，卸下管道检查传感器测量管内部状况或调换。

五、污水计量检测流量计；

1.测量管道内必须充满液体，非满管型电磁流量计除外。

2. 电磁流量计的前方少要有5D （D指管道直径），后面要有3D长度的直管段，为了方便安装和拆卸，可以在流量计的后面加装伸缩节。

3.避免附近有强电磁场干扰。做好屏蔽防护。

4.避免管道的振动。 固定管道。

5.管道的落差超过 5m,要在电磁流量计的下游，管道的高点，安装排气阀。

6. 电磁流量计必须安装在泵的出口处。

7.控制阀和切断阀应该安装在电磁流量计计的下游。

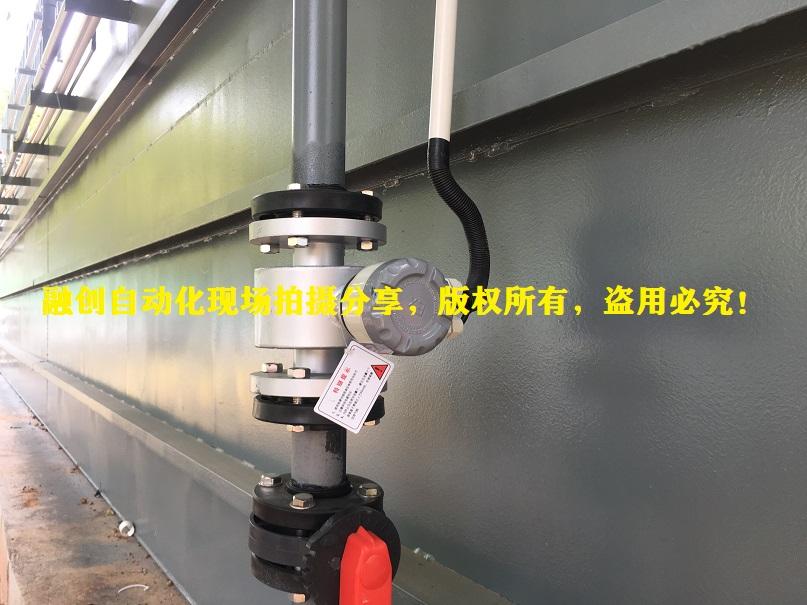

8.在垂直管道安装时， 电磁流量计必须安装在自下而上的管道上。

9.安装聚四氟乙烯内村电磁流量计时，避免管道内的负压。

10.有可能结晶的介质，不建议使用电磁流量计。
