一、科里奥利质量流量计；

　　科里奥利质量流量计适于所有的液体和气体。过程条件或温度、密度、压力、粘度、电导率和流体状态分布等过程参数发生变化时，不会影响测量结果。质量流量计易于安装，且具备高的精度和宽的量程比，这些特点对于许多应用领域是非常重要的。

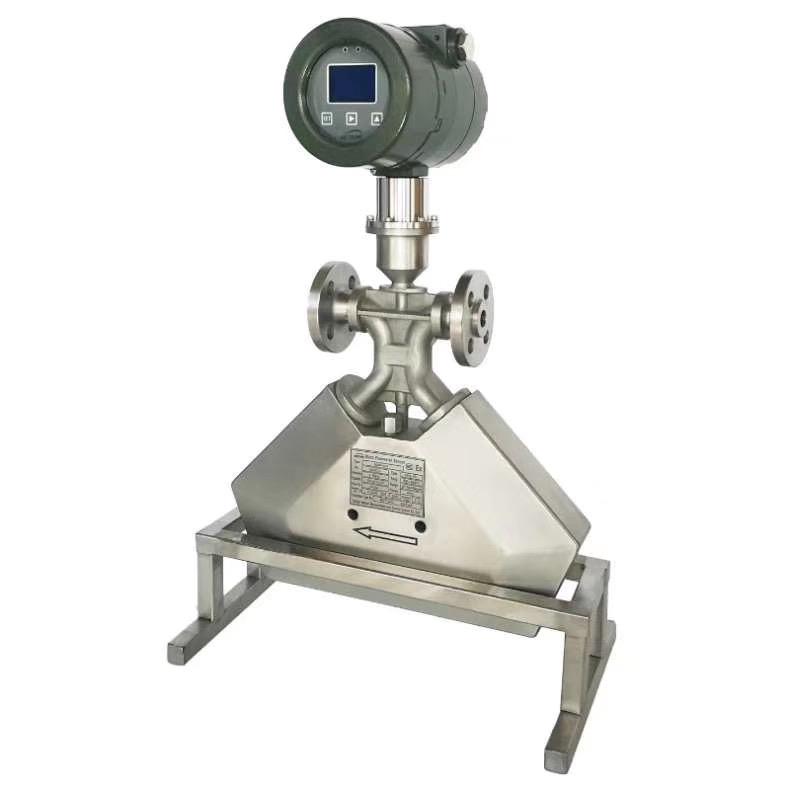

　　本公司自主开发研制的产品RCMF型科氏质量流量计，是一种的智能精密质量流量测量仪表。该流量计可直接用来测量管道中介质的质量流量及总量、体积流量及总量、介质的密度、温度、溶液的浓度以及较均匀混合的两种液体各自的浓度等参数。

    热式质量流量计响应慢。被测气体组分变化较大的场所，因 Cp 值和热导率变化，测量值会有较大变化误差；对小流量而言，仪表会给被测气体带来相当热量；对于热分布式热式质量流量计，被测气体若在管壁沉积垢层影响测量值，必须定期清洗；对仪表更有易堵塞的缺点，一般情况下不能使用；对脉动流在使用上将受到限制。

　　RCMF型科氏质量流量计即使在恶劣的工作环境下也能表现出优异的性能。其内部没有活动部件，不需复杂的安装，对工况条件也没有苛刻的要求。具有抗干扰能力强，测量精度高、量程比大、工作稳定可靠、对安装要求低、对流体状态要求低，压力损失小等优点，且易清洗、具备自排空功能；适用于实时在线测量和实时在线监控。其基本技术指标已达到国际水平，具有非常广阔的发展及应用前景。每台传感器都由不锈钢材料制造，变送器的多种输出能满足您的各种需要。

　　二、科里奥利质量流量计标定方法；

　　当一个位于以P为固定点（旋转中心）作旋转运动的管子内的质点做朝向旋转中心或离向旋转中心的运动时，将产生一惯性力，原理如图1.1：图1.11图中质量为δm的质点以匀速υ在管道内向右运动，而管道围绕固定点P以角速度ω旋转。此时这个质点将获得两个加速度分量：

　　1、法向加速度αr（向心加速度），其量值等于ωr,其方向朝向P点。

　　2、切向加速度αt(科里奥利加速度)，其量值等于2ωυ，方向与αr垂直。由切向加速度产生的作用力称为科里奥利力。因此直接或间接测量科氏力就可以测量质量流量。科氏原理质量流量计就是根据上述原理工作的。

　　三、科里奥利质量流量计说明书；

　　（1）流量计的零点调整

　　流量计初始安装时可能产生安装应力，此应力可能使流量计零点发生变化，使测量产生 误差。因此流量计初始安装后检查流量计零点。若零点发生变化应进行零点校正操作。 零点校正准备工作包括：流量计预热运行，用被测介质湿润传感器使其温度接近正常工 作温度；然后停止介质流动（关闭流量计两侧阀门），确保传感器处在满管状态；等待 3～5 分钟，确保流体完全停止流动状态；采取措施保证管路及传感器处在静止状态，防止管路振 动等影响正确的调零过程。 按转换器说明书零点校正操作的说明进行零点校正操作，此时指示灯有显示，表示正在 进行零点校正（对零操作持续几秒时间），直到状态指示灯灭，仪表正常显示，仪表对零结束， 此过程约需几十秒时间。

　　（2）流量计的使用维护

　　质量流量计由其结构特点决定使用中一般不需要特殊的维护。但是在一些特殊使用状态下 应采取适当地维护措施，以保证流量计的准确可靠运行。例如： 流体内有颗粒物有可能积存在振管内时，应定期检查和排除，以免影响流量计的正常使用； 测量介质有可能粘附在振管内壁时，应定期进行吹扫以免影响流量计的正常使用； 测量介质内有颗粒物并有可能磨损振管时，应及时检查处理等等。

　　（3）常见故障及处理

　　在安装投用和使用过程中，如果发现流量计工作异常，应判定故障原因。 故障原因可分成两种：应用问题和流量计系统问题。应用问题较为复杂，如工艺、介质状 态变化等引起的测量波动误差，应根据实际情况分析，本章主要讲述流量计系统故障原因和解 决办法。

　　四、科里奥利质量流量计安装；

　　（1）流量计安装的基本要求

　　RCMF质量流量计传感器安装应使传感器流向标识与流体流向一致； 科氏质量流量计是根据测量管振动原理测量的流量仪表，因此传感器安装时应考虑相关 管路做坚固的支撑，避免仪表及相关管路产生震动； 若强烈的管道振动不可避免时，建议用柔性管将管道系统与仪表传感器隔离； 安装时连接法兰面应相互平行，使两个法兰的中心位于同一轴线，避免产生附加应力； 测量液体流量时应尽可能使流体流向从下至上，同时应避免仪表安装在管路高处，防止 管路气体聚集影响仪表的正常工作。

　　（2）流量传感器的安装方向

　　流量传感器的安装基本原则是保证传感器内的振管在垂直状态工作。流量计振管可以 17 垂直向下安装、也可以垂直向上安装、或者旗式安装或者斜向旗式安装，但一定避免横向安装 （此时振管不仅受到科氏力的作用，还要受到振管重力的作用，使测量不能正常进行）。 一般状态下测量液体介质 流量时振管应朝下垂直安装， 以避免气体积存在振管内，影 响正常测量。

 按流体对检测元件热源的热量作用分类

l ）热量传递转移效应上节所述热分布式热式质量流量计即属本类，将测量管上游部分热量通过流体转移给下游部分；利用本作用的仪表还有托马斯热式流量计和边界层流量计。

2 ）热量消散效应或冷却效应上节所述浸人式热式质量流量计即属本类；此外较多用于户外和实验室的热线（或热膜）风速计亦属利用本类效应。

    按检测变量分类

1 ）温度测量法以恒定功率提供热量，测量随流量而变的温度，又称定功率测量法由恒流源供热量，电桥电路测量绕组温度。

2 ）功率消耗测量法 保持加热元件和被测流体温度差恒定，控制和测量热源提供；功率消耗随着流量增加而增加，又称恒温差测量法。本测量法响应较快。

　　（3）流量传感器的固定

　　科氏质量流量计是振动式工作仪表，工作时两个振管始终处在振动状态。因此外界震动 或管路震动可能对其工作形成影响，严重时会出现不能正常工作的现象。因此传感器安装时传 感器两端应用支架固定（固定连接部分，振管应处在自由状态）。 固定支架应安装在稳定无振动的界面。 若不能保证有固定支架，或管路连接不能保证避免振动时也可以考虑将传感器安装在稳 定界面上，用软管连接传感器与管路。

　　五、科里奥利质量流量计累计；

　　直接测量质量流量，有很高的测量度。测量管的振动幅小，可视作非活动件，测量管路内无阻碍件和活动件对应对迎流流速分布不敏感，因而无上下游直管段要求。测量值对流体粘度不敏感，流体密度变化对测量值得值的影响微小。做多参数测量，如同期测量密度，并由此派生出测量溶液中溶质所含的浓度。对应对迎流流速分布不敏感，因而无上下游直管段要求。可测量流体范围广泛,包括高粘度液体、含有固体的浆液、有微量气体的液体、中高ya气体。

　　六、科里奥利质量流量计量程修改；

　　（1）介质适用范围及安全性

　　介质的可测性：科氏质量流量计可测量流体范围比较广，但也有一些场合不适合直接选用。 例如团状流流量（气体在液体流体中以气体团状混合在一起）、脉动流流量（低速柱塞泵输送 的流体）等。在这些场合需要采用质量流量计时采取相应的辅助措施。

　　介质的腐蚀性：标准规格质量流量计传感器振管材质为 316L不锈钢，外壳为 304不锈钢。 选用时确认传感器材质（尤其是振管材质）对介质测量良好的防腐蚀能力。若上述材质不 合适，应选用防腐型传感器。

　　介质温度、仪表耐压等级：标准型号传感器介质适用温度范围为-50～200℃、耐压为 4MPa， 当使用条件超出此范围时选用特殊规格传感器。 环境使用条件：流量计技术手册标明了传感器及转换器的使用环境温度条件。当超出规定 条件使用时仪表可能出现不能正常显示等现象，在高寒地区室外安装使用时、在高温环境使用 时注意这一点，并采取相应的措施。

　　防爆及防护性能：我公司产品转换器的防爆标准是隔爆型，而传感器的防爆标准是安全火 花型的，选用时应注意防爆标记是否适合使用环境防爆等级需要。转换器的防护等级为 IP67， 一般可在室外直接安装使用，当经常湿淋时应采取相应的措施。

　　（2）流量测量参数的合理性

　　流量计测量范围的覆盖性：能够覆盖整个流量测量范围是仪表安全运行的需要。避免 一味追求测量精度而选用较小的量程范围而可能出现超出量程的测量出现。 较佳测量范围的使用及仪表使用准确度：质量流量计的正常测量范围选用在标准量程的 1/3至 2/3比较合适。此时不仅能保证基本测量准确度，而且压力损失也比较小。使用在过小 的量程范围可能会引起实际测量准确度的下降，而选用在上限量程使用时可能会引起压力损失 的增大。

　　（3）允许压力损失的考虑 仪表选用时考虑仪表压力损失在合理范围之内（尤其是缩径选用传感器时），过大的 压力损失会浪费能源，一味地追求减小压力损失，可能会增大测量误差。RCMF量程参数表 中给出了标准量程及上限量程，我们建议用户选用一般应选用量程在标准量程范围之内。

　　（4）流量计的维护性及其他相关因素 这里包括仪表的安装、维护的方便性因素；仪表电源的适配性；信号输送及监控的需要等。

 按测量流体分类。

l ）气体用热式质量流量计 气体是当前热式质量流量计主要用的流体，从微小流量到大管径大流量可使用。

2 ）液体用热式质量流量计当前主要为微小流量仪表。 有消耗功率测量法的热分布式热式质量流量计和利用珀耳帖（ Peltier ）致冷元件在检测部位致冷（即负加热）的热式质量流量计 。
