一、产品介绍

1.1、 简介

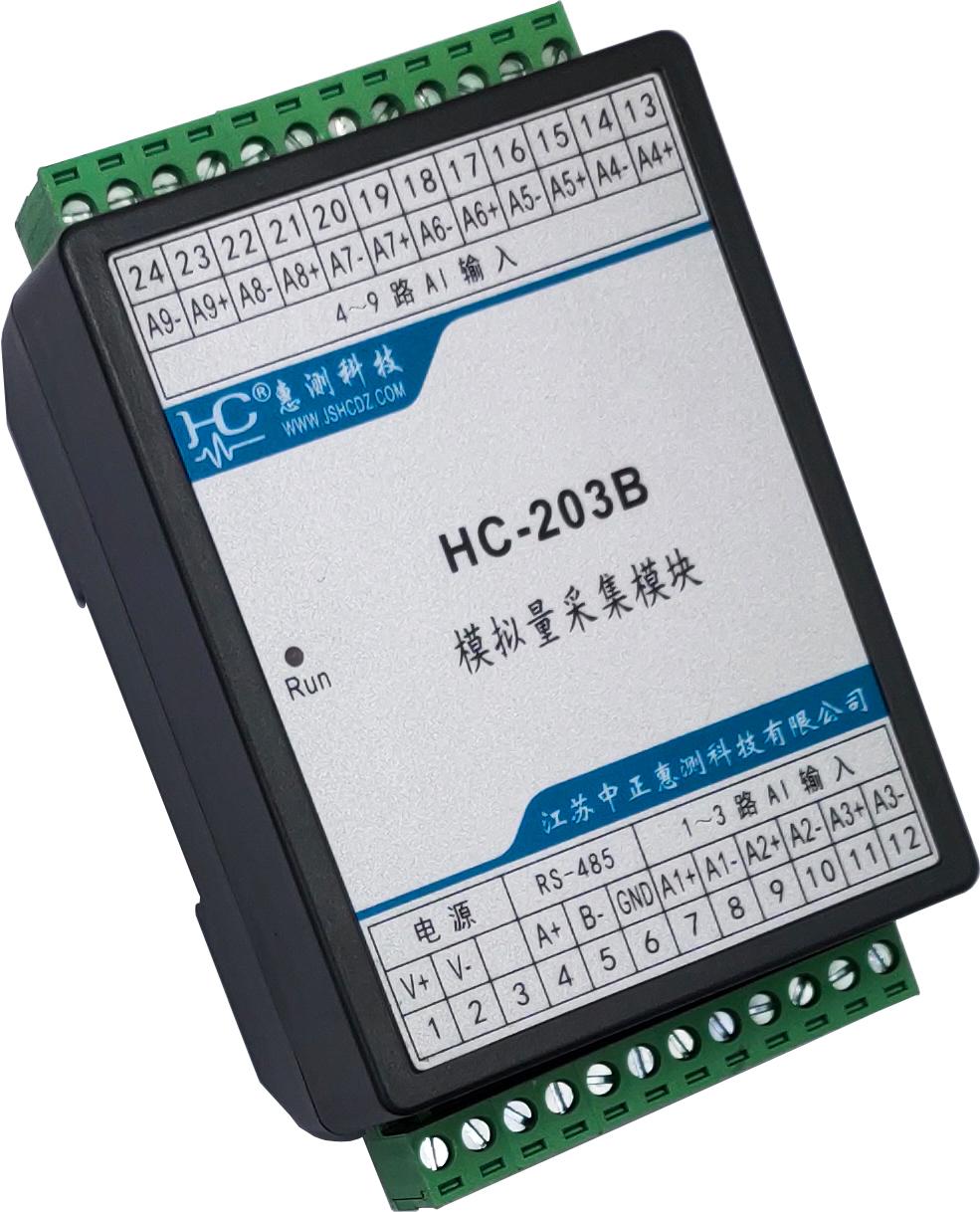

HC-203B 模块可实现4~9路AC/DC 0～20mA、0～5A、0～5/10V、0～300V等电压电流信号测量，且各输入通道间相互隔离，隔离耐压达1500V。通讯接口为1路RS-485口，MODBUS-RTU通讯协议。DC10～30V电源供电。

HC-203B模块可应用于各种工业自动化测量与控制系统中,适合于各输入通道不可共地、存在电位差等场所，可有效消除现场干扰，提高系统可靠性。

1.2、 功能特点

• 采集4~9路模拟量输入：AC/DC 0～20mA、0～5A、0～5/10V、0～300V等可选；
• 采用24位AD采集处理，各通道独立测量，交直流通用真有效值测量方式，测量精度高；
• 各通道间隔离耐压达1500Vrms；
• 通信规约采用标准Modbus-RTU方式，兼容性好，方便编程
• 带ESD保护电路的RS-485通信接口
• 宽工作电压DC10～30V，并具防接反保护功能
• 采用工业级芯片，内置看门狗，并具有完善的防雷抗干扰措施，保证可靠性
• 带LED指示工作状态，便于现场安装调试
• 35mm 标准DIN导轨安装，方便现场安装布线

1.3、 技术参数

• 9路模拟量输入
  • 输入信号：电压或电流，交直流通用；
  • 输入量程：20mA、1A、5A、5V、10V、300V等可选；
  • 测量方式：24位AD，真有效值测量
  • 数据更新周期：出厂默认0.35S
  • 过载能力：1.2倍量程可持续；瞬间(<1S) 3倍量程不损坏；
  • 输入阻抗：电压通道≥10 kΩ／V；电流通道≤0.3/I Ω；
• 通讯接口
  • 接口类型：1路RS-485通讯接口
  • 通讯规约： MODBUS-RTU标准规约
  • 通讯地址：1～247可设置
  • 数据格式：可软件设置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”
  • 通讯速率：可设置1200、2400、4800、9600、19200、38400Bps；
• 测量精度：±0.2%FS；
• 隔离：各输入信号通道间相互隔离，输入信号与通讯接口隔离，电源与通讯口共地；隔离耐压1500Vrms；
• 电源
  • DC+10～30V供电，峰值电压不得超过+40V；典型功耗：≤0.3W；
  • 可选DC+36～72V供电，峰值电压不得超过+80V；典型功耗：≤0.5W；
• 工作环境
  • 工作温度：-20～+70℃；存放温度：-40～+85℃；
  • 相对湿度：5～95%，无结露（在40℃下）；
  • 海拔高度：0～3000米；
  • 环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所；

1.3.7 温度漂移：≤100ppm/℃；

1.3.8 安装方式：35mm 标准DIN导轨安装

• 模块尺寸：  118×72×59mm

二、应用

2.2、 端子定义
