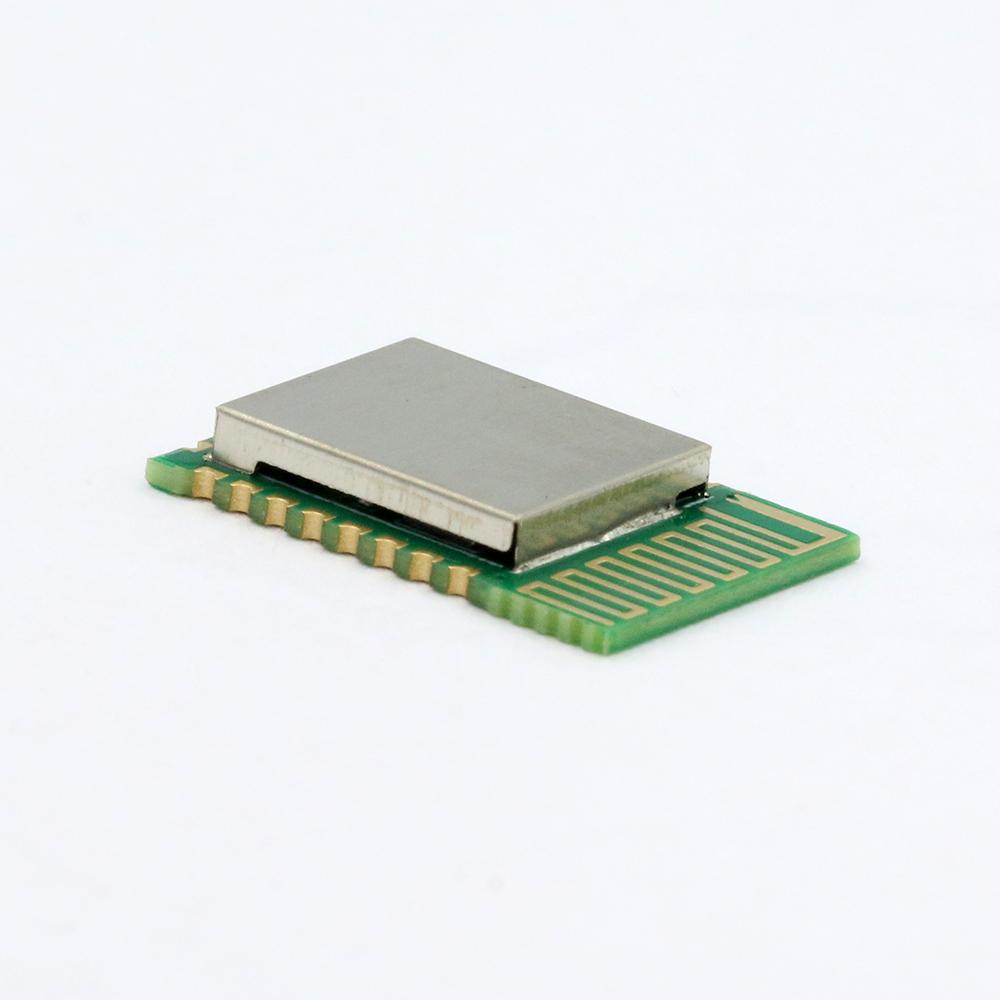

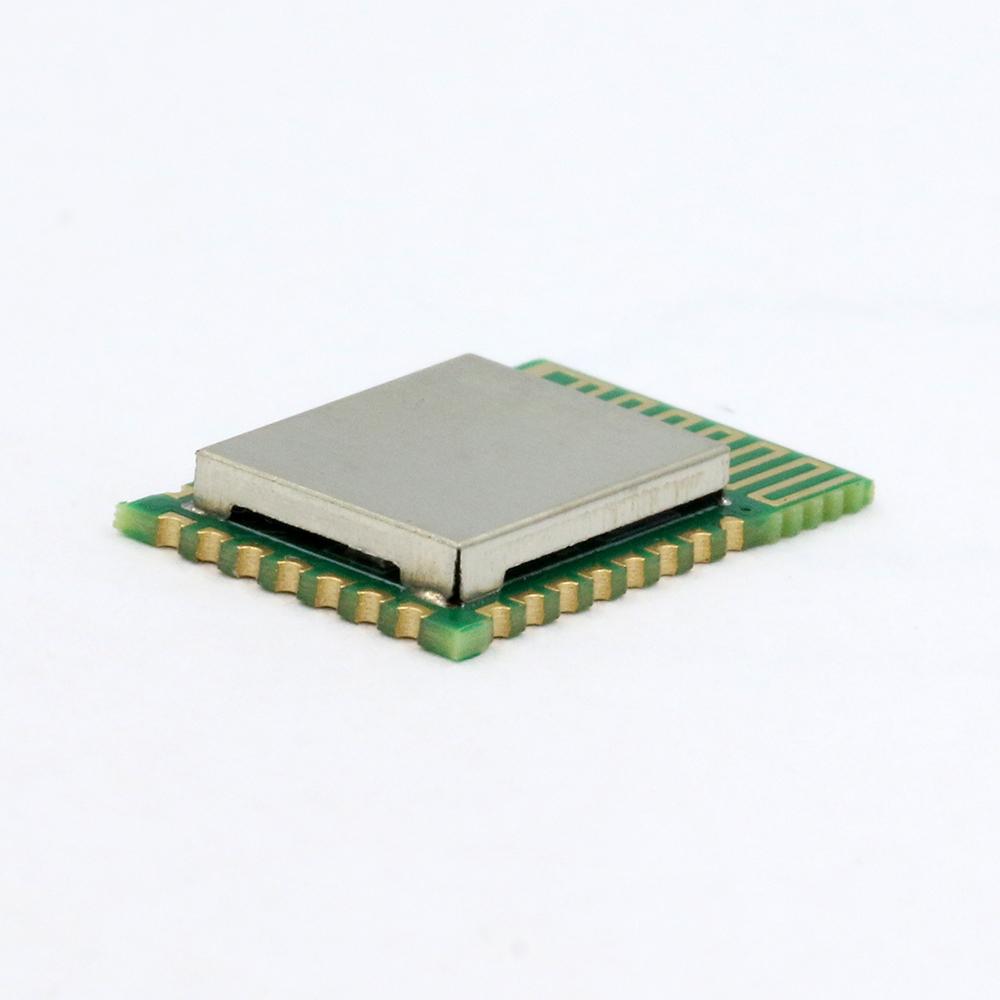

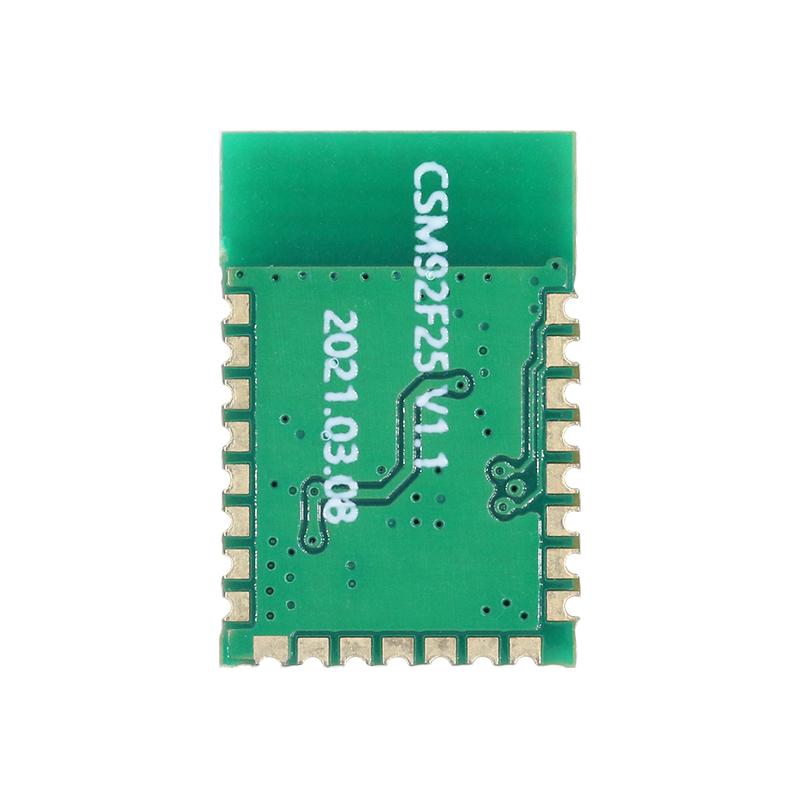

CSM92F25 模块是基于芯海 CST92F25 芯片设计的蓝牙 5.0 低功耗（BLE）单模蓝牙模块。模块内置一颗ARM Cortex-M0 32 位处理器、2.4GHz收发器以及集成高性能蛇形天线，并集成 UART、SPI、I2C、PWM、ADC 等丰富外设。它无需其他RF设计即可提供完整的RF解决方案，从而缩短产品开发周期。 CSM92F25 模块拥有尺寸小、 功耗低等优点，且利用CST92F25的功能和外围器件，简化了设计并降低了 BOM 成本。

CSM92F25 模块已经通过蓝牙 Bluetooth® SIG 联盟BQB认证，商标可用于基于蓝牙5.0（BLE，低功耗蓝牙）的消费类及工业控制采集类应用产品。CSM92F25 模块能提升操作的可靠性；提高信号的传输距离和抗干扰性；还能实现不同电子产品间的互操作的问题，电池寿命也可显著延长，为产品与智能移动设备通讯提供快速的BLE解决方案。

CST92F25 芯片为一款低功耗蓝牙 5.0 芯片，外部 MCU 可以通过 UART 接口对该 BLE 芯片进行操作控制。

信号说明如下：

1）UART_TX/P20：串口通信数据发送引脚，需要与外部 MCU 的串口接收引脚连接

2）UART_RX/P18：串口通信数据接收引脚，需要与外部 MCU 的串口发送引脚连接

3）WAKEUP/P14：唤醒引脚，当模块进入睡眠模式后，通过该引脚的下降沿信号可唤醒蓝牙

4）BT_STATUS/P11：连接状态信号，当有蓝牙连接时，输出低电平，当无蓝牙连接时，输出高电平。   串口通信使用 UART_TX/P20 与 UART_RX/P18 两根信号线，波特率支持 9600、19200、38400、57600、

115200。串口缺省波特率为 115200bps。串口其他配置为：8bits 数据位宽，1 个停止位，无校验位，无硬件流控。

当蓝牙模块接收到 UART 数据后，判断该数据是否为 AT 指令，若为 AT 指令，则进行 AT 命令响应， 否则将该数据通过蓝牙透传。

蓝牙模块支持 3 种角色，通过 AT 指令可更改角色。3 种角色分别为：

1）从角色（slave ）：支持单连接，默认处于该角色。

2）主角色（master）：支持多连接，最多为 8 个从机连接。

3）主从一体（slave and master）：支持 2 主 8 从。

蓝牙模块 BLE 数据支持 2 种传输模式，分别为：

1）BLE 与 UART 数据透传模式：实现 BLE 与 UART 之间数据透传

2）BLE 通道间桥接模式：实现 BLE 多连接之间数据透传



高速透传转发，10KBytes/s稳定传输(串口波特率460800不稳定，不建议使用)

低工作功耗，模块实测功耗如下：

事件	平均电流	测试条件/备注
模块睡眠功耗	2μA
广播	306μA	广播周期 200 ms
广播	129μA	广播周期 500 ms
广播	69μA	广播周期 1000 ms
广播	40μA	广播周期 2000 ms
连接事件	816μA	连接周期 50 ms
连接事件	413μA	连接周期 100 ms



蓝牙广播包、服务与特征

蓝牙模块包含特定的服务与特征，默认的服务与特征如表 3.1 所示，通过 AT 指令，可修改服务与特征的UUID。

表 3.1 蓝牙服务与特征列表

Service Name	Service UUID	Characteristic Name	Characteristic UUID	Properties
透传控制	0xFFF0	上传信息	FFF1	Notify
		下发信息	FFF2	Write without response
		AT 指令操作	FFF3	Notify,Read,Write without response



蓝牙广播包

蓝牙广播包Advdata 内容为：02 01 06 07 FF xx xx xx xx xx xx len+0x09+BT name，其中 xx 为蓝牙

MAC 地址，高字节在前，低字节在后。



上传信息/下发信息特征值



蓝牙模块 BLE 数据支持 2 种传输模式，分别为：

● BLE 与 UART 数据透传模式

该模式下，BLE 与 UART 之间将实现数据透传。在多连接情况下，需要通过 AT 指令（AT+TXHANDLE

与 AT+RXHANDLE）指定蓝牙透传 handle，以便实现 UART 与对应 BLE 信道间的数据透传。



● BLE 通道间桥接模式

该模式只在蓝牙多连接模式下有效。设置桥接后，桥接的 BLE 2 个连接通道间将实现数据透传。
