Nordic nRF52832 低功耗高性能蓝牙5.3 BLE串口通信模块全引脚输出支持二次开发 - RC52832A - RF Crazy (中国广东省生产商) - 集成电路

Nordic nRF52832 低功耗高性能蓝牙5.3 BL

型号：	RC52832A
品牌：	RF Crazy
原产地：	中国
类别：	电子、电力 / 电子元器件 / 集成电路
标签︰	nRF52832 , 蓝牙串口通信 , 低功耗蓝牙
单价：	¥35 / 件
最少订量：	2 件

发送查询

产品描述

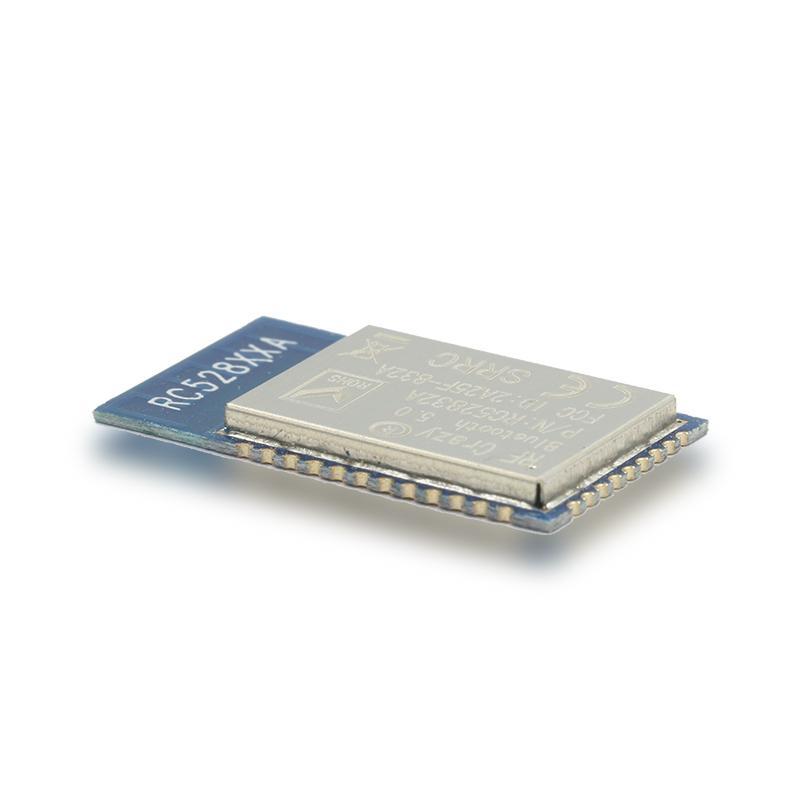

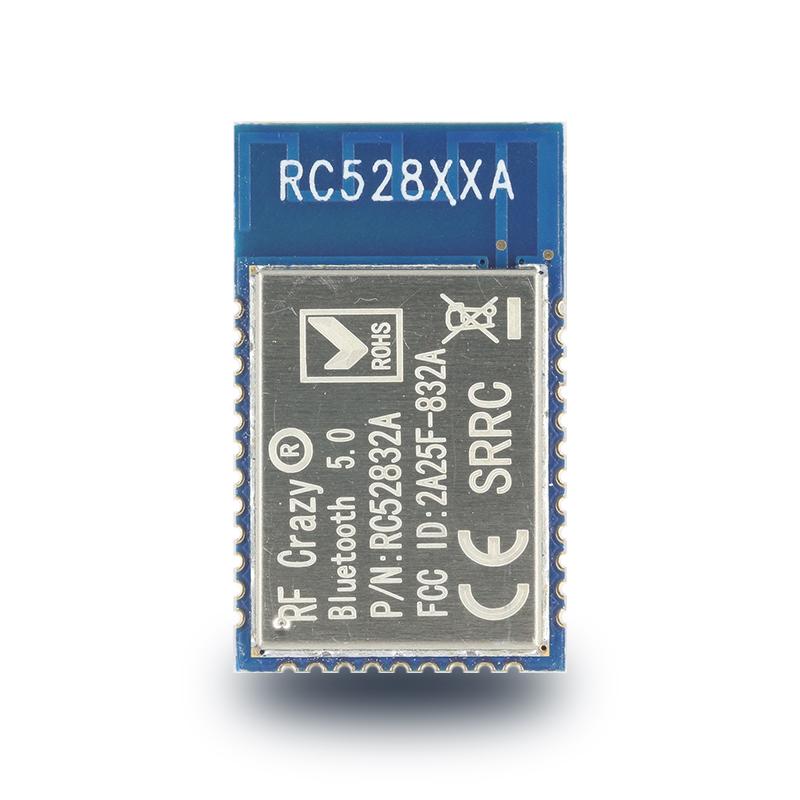

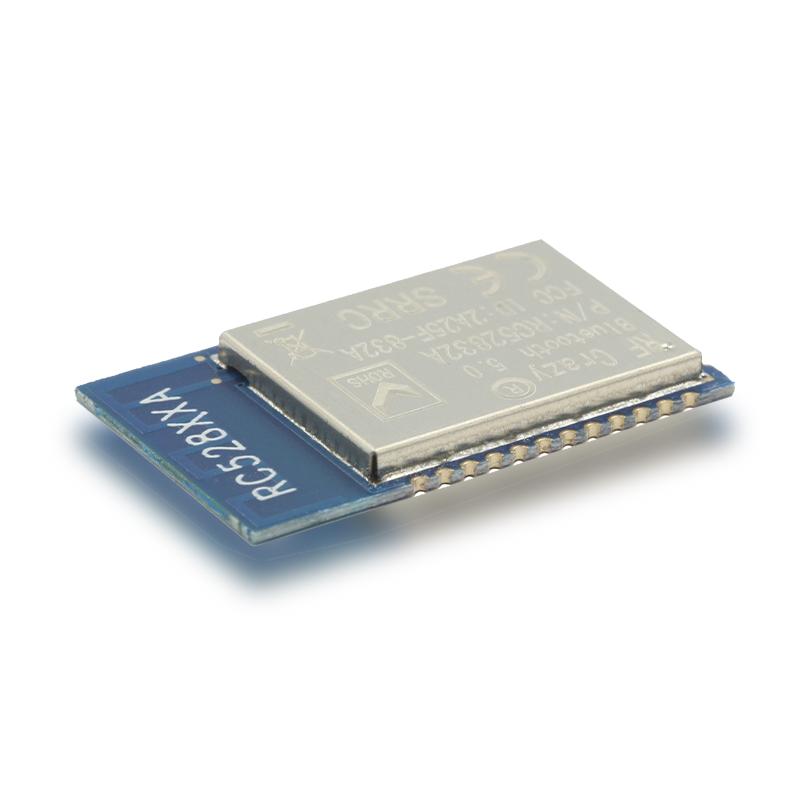

智汉科技RF Crazy®的RC52832A是基于 Nordic nRF52832QFAA SoC 设计的蓝牙5.3（BLE）射频模块，。 RC52832A集成了一个 32 MHz 晶体、一个 LC 滤波器、一个天线匹配与一个蛇形 PCB 天线，无需其他RF设计即可提供完整的RF解决方案，从而缩短产品开发周期。 RC52832A充分利用nRF52832的功能和外围器件，可以为要求苛刻的应用提供性能保障与支持，同时简化了设计并降低了BOM成本。

RC52832A可用于开发基于蓝牙5.3（BLE，低功耗蓝牙）的工业、医疗及电子消费周边应用，它能提高操作的可靠性；提高信号的传输距离和抗干扰性；还能实现不同电子产品间的互操作的问题，电池寿命也可显著延长，为客户产品与智能移动设备通讯提供快速的BLE解决方案。

模块参数

核心芯片	nRF52832QFAA
工作电压	1.7 V ~ 3.6 V, 推荐 3.3 V
频率范围	2402 MHz ~ 2480 MHz
发射功率	-20.0 dBm ~ +4.0 dBm (典型: 0 dBm)
接收灵敏度	-96 dBm
传输速率	1 Mbps, 2 Mbps
收发功耗	TX：5.3 mA 峰值电流 (0 dBm) RX：5.4 mA 峰值电流
GPIO数量	29
晶振频率	32 MHz, 32.768 kHz
RAM	64 KB
Flash	512 KB
封装	SMT
频率误差	±20 kHz
规格	24.8 mm x 15.0 mm x (2.3 ± 0.1) mm
天线类型	PCB 天线
操作温度	-40 ℃ ～ +85 ℃
存储温度	-40 ℃ ～ +125 ℃

引脚功能定义

序号	名称	芯片引脚功能	功能	描述
1	GND	GND	GND	接地
2	VCC	VCC	Power	工作电压 1.7 V ~ 3.6 V, 推荐 3.3 V
3	P21	RESET	I/O	复位，低电平有效
4	P22	P0_22	I/O
5	P23	P0_23	I/O
6	P24	P0_24	I/O
7	P25	P0_25	I/O
8	P28	P0_28 / AIN4	I/O
9	P29	P0_29 / AIN5	I/O
10	P30	P0_30 / AIN6	I/O
11	P26	P0_26	I/O
12	P27	P0_27	I/O
13	P02	P0_2 / AIN0	I/O
14	P03	P0_3 / AIN1	I/O
15	P04	P0_4 / AIN2	I/O
16	P05	P0_5 / AIN3	I/O
17	P06	P0_6	I/O
18	P07	P0_7	I/O
19	P08	P0_8	I/O
20	P09	P0_9	I/O
21	P10	P0_10	I/O
22	P11	P0_11	I/O
23	P12	P0_12	I/O
24	P13	P0_13	I/O
25	P14	P0_14	I/O
26	P15	P0_15	I/O
27	P16	P0_16	I/O
28	SWDIO	JTAG SWD	I/O	用于调试和编程的串行线调试 I/O
29	SWCLK	JTAG CLK	I/O	用于调试和编程的串行线调试时钟输入
30	P17	P0_17	I/O
31	P18	P0_18	I/O
32	P19	P0_19	I/O
33	P20	P0_20	I/O
