型号: | RC52810A |
---|---|
品牌: | RF Crazy |
原产地: | 中国 |
类别: | 电子、电力 / 电子元器件 / 集成电路 |
标签︰ | nRF52810 , 蓝牙串口通信 , 低功耗蓝牙 |
单价: |
¥21
/ 件
|
最少订量: | 2 件 |

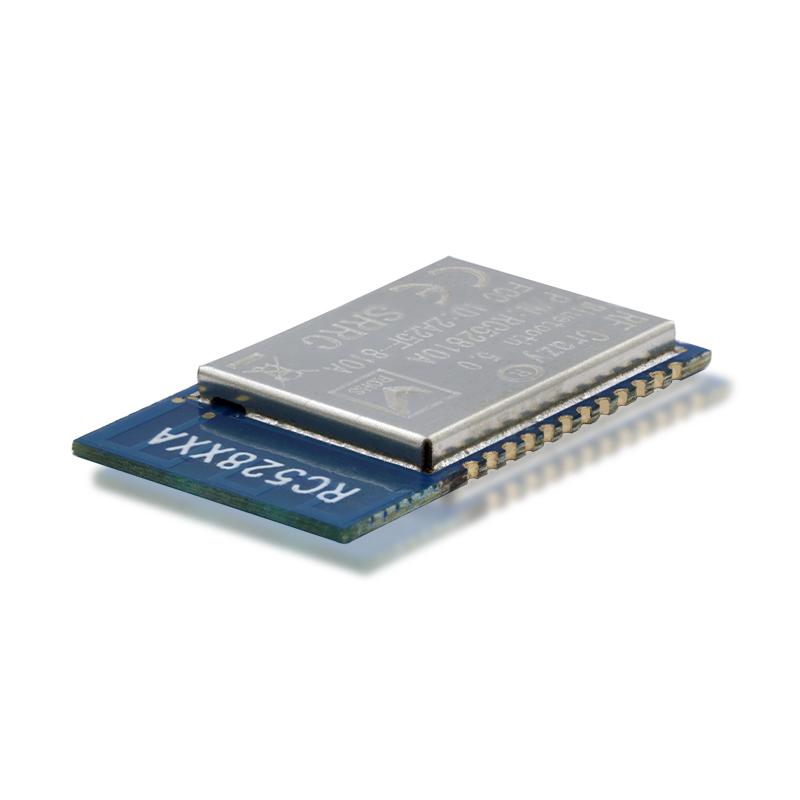

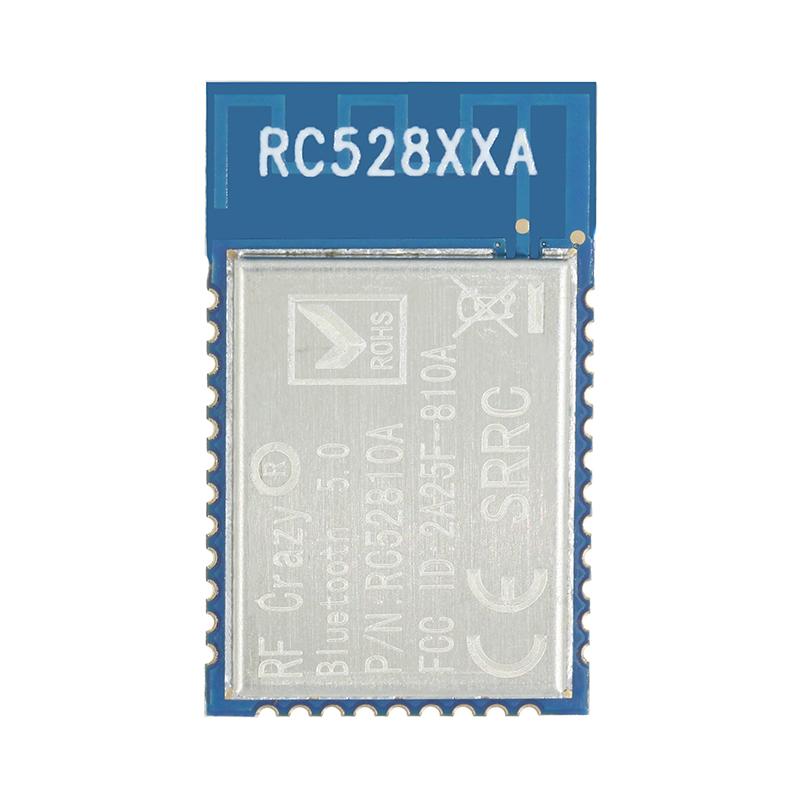

智汉科技 RF Crazy® RC52810A是基于Nordic的nRF52810 SoC设计开发的高性能、高灵敏、超低功耗的蓝牙5.3(BLE)模块。它集成了ARM Cortex-M4内核,2.4GHz BLE收发器和PCB板载天线,并提供了一个完整的射频解决方案,无需额外的蓝牙射频设计,帮助用户加快产品上市时间。
RC52810A的应用目标是2.4GHz蓝牙低能耗系统、人机交互设备(键盘、鼠标和远程控制)、手机配件、运动和医疗设备、Beacon标签、工业数据监测控制设备。用户可借此模块,以最短的开发周期整合现有方案或产品,以最快的速度占领市场,同时为企业的发展注入崭新的技术力量。
RC52810A工作在桥接模式(透传传输模式)。桥接模式下,用户MCU可以通过模块的通用串口和移动设备进行双向通讯,用户也可以通过特定的串口AT指令,对某些通讯参数进行管理控制。用户数据的具体含义由上层应用程序自行定义。移动设备可以通过APP对模块进行写操作,写入的数据将通过串口发送给用户的MCU。模块收到来自用户MCU串口的数据包后,将自动转发给移动设备。此模式下的开发,用户必须负责主MCU的代码设计,以及智能移动设备端APP代码设计。
为了保证程序的稳定性,模块上电500ms之后才开始正常工作。
主要特点
1、使用简单,无需任何蓝牙协议栈应用经验;
2、同时支持BLE从角色模式和Beacon模式;
3、默认20 ms连接间隔,连接快速,并且 Android 与 IOS 的兼容性好;
4、用户接口使用通用串口设计,全双工双向通讯,最低波特率支持4800 bps,最高支持460800bps;
5、支持AT指令软件复位模块;
6、获取MAC地址,支持 AT 指令修改 MAC 地址(要重新复位后生效);
7、支持AT指令调整蓝牙连接间隔,控制不同的转发速率(动态功耗调整);
8、支持AT指令调整发射功率、修改广播间隔、修改串口波特率、修改模块名,详情请查看AT指令表;
9、支持AT指令修改Service UUID;
10、可通过APP发送AT指令;
11、高速透传转发,30 KB/s稳定传输;
12、极低工作功耗,模块实测功耗如下:
事件 |
平均电流 |
测试条件/备注 |
模块睡眠功耗 |
1.23 μA |
- |
广播 |
70.33 μA |
广播周期 200 ms |
广播 |
28.38 μA |
广播周期 500 ms |
广播 |
14.02 μA |
广播周期 1000 ms |
广播 |
7.64 μA |
广播周期 2000 ms |
广播 |
3.49 μA |
广播周期 5000 ms |
连接事件 |
64.72 μA |
连接周期 50 ms |
连接事件 |
33.8 μA |
连接周期 100 ms |
设备模式说明
设备一共有以下2种工作模式:
1、BLE从角色模式(Slave);
2、Beacon模式。
默认启动角色为从角色模式,可通过AT指令“AT+ROLE”切换角色调整工作模式,详细查看AT指令说明,Beacon模式下串口处于关闭状态,只能通过手机APP发送指令切换模式。
1、设备名称:RF-CRAZY;
2、广播间隔:200 ms;
3、连接间隔:20-75 ms;
4、UUID默认为128位;
5、广播为可连接模式;
6、设备为透传状态。
1、Company ID:0x0059 (Nordic);
2、Major UUID:0x0102;
3、Minor UUID:0x0304;
4、RSSI:-50 dBm;
5、UUID:0x01, 0x02, 0x03, 0x04,0x05, 0x06, 0x07, 0x08,0x09, 0x0A, 0x0B, 0x0C,0x0D, 0x0E, 0x0F, 0x10。
此模式下串口处于关闭状态不可用。
设备状态
1、DEVICE START:设备启动;
2、S:CONNECTED:BLE从角色连接成功;
3、S:DISCONNECTED:BLE从角色断开连接;
4、B:CONNECTED:Beacon连接成功;
5、B:DISCONNECTED:Beacon断开连接;
6、DEVICE ERROR!:设备发生异常错误。
以上状态可通过AT指令开启或关闭显示,详情请查看AT指令章节。
引脚定义表
引脚序号 |
名称 |
功能 |
备注 |
1 |
GND |
模块地 |
模块地 |
2 |
VCC |
电源正极输入 |
模块电源,1.7~3.6V,推荐3.3V |
3 |
P21/RST |
复位 |
复位脚,低电平有效 |
4 |
P22 |
I/O |
|
5 |
P23 |
I/O |
|
6 |
P24 |
I/O |
|
7 |
P25 |
I/O |
|
8 |
P28 |
I/O |
|
9 |
P29 |
连接指示状态 |
高电平:未连接 低电平:已连接 |
10 |
P30 |
广播状态指示 |
高电平:未广播 低电平:广播中 |
11 |
P26 |
I/O |
|
12 |
P27 |
I/O |
|
13 |
P02 |
I/O |
|
14 |
P03 |
I/O |
|
15 |
P04 |
I/O |
|
16 |
P05 |
I/O |
|
17 |
P06 |
I/O |
|
18 |
P07 |
I/O |
|
19 |
P08 |
I/O |
|
20 |
P09 |
I/O |
|
21 |
P10 |
I/O |
|
22 |
P11 |
I/O |
|
23 |
P12 |
I/O |
|
24 |
P13 |
TX |
模块串口发送端 |
25 |
P14 |
RX |
模块串口接收端 |
26 |
P15 |
I/O |
|
27 |
P16 |
I/O |
|
28 |
SWDIO |
固件下载 |
固件下载数据IO |
29 |
SWCLK |
固件下载 |
固件下载时钟IO |
30 |
P17 |
I/O |
|
31 |
P18 |
I/O |
|
32 |
P19 |
RESTORE |
上电检测到置低3秒以上,所有参数恢复出厂设置 |
33 |
P20 |
I/O |
|
