供应全新充电模块TH22010-3电源模块TH11010，整流模块TH22010-3，TH22005-3，TH11020-3，TH22003-3

效率高、体积小、重量轻
l 单体模块式结构，智能风冷
l 双臂式全向电流保护
l 的均流控制方式
l 整机元件布局合理，工艺精良
GMP22020高频电源模块适用于直流配电房用于充电的模块，也有人称为高压房直流屏模块。
GMP22020直流屏充电模块尺寸：420×140×300，模块重：14.6kg
YL23020A、YL-23010A、YL22010B
MDL22010、MDL11010-3、MDL22010-3
ATC115M10Z 、ATC115M20Z、ATC230M05、ATC230M10、ATC230M10II、ATC230M10、ATC230M20、ATC230MZ10III
TEP-M10/48、TEP-1-C、TEP-M20/220-B、TEP-4820、TEP-M10/230、TEP-M10/220
DF0231-220/10、DF0230、DF0230A、DF0233-220/30
ZMK-11020
SEP11020-3

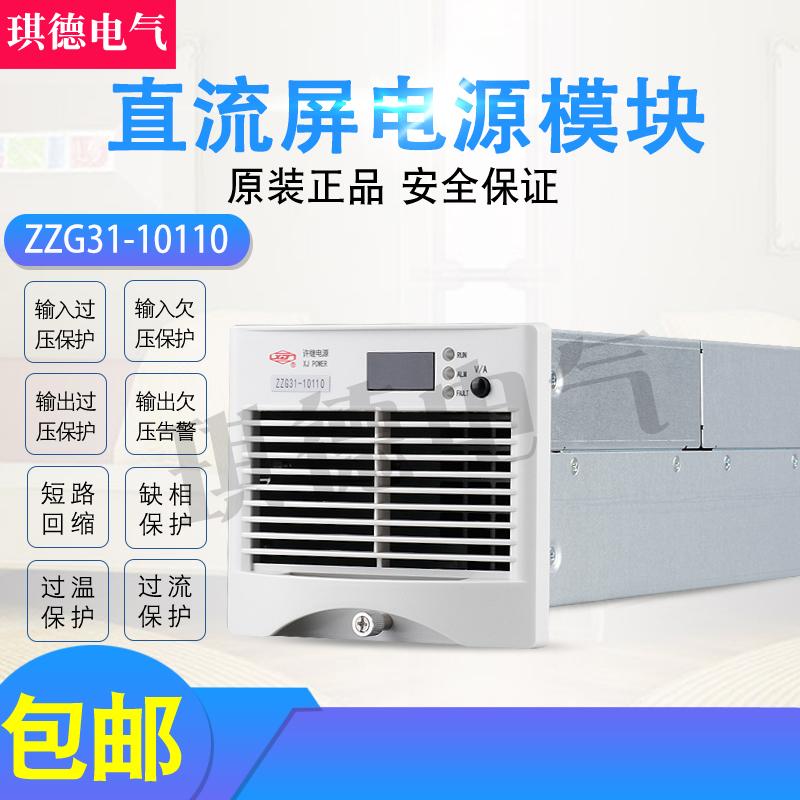

ZZG12A-10110、ZZG12-10220、ZZG13-30220
JIAN-MC22020
SPS3200VH、SPA3000VH
DHXD-H1、DHXD-SD1、DHXD-H4
HXT240D20ZL、HXTJK003B、HXT240D10、HXT240D05

380V三相交流电压输入，具有交流过欠压保护功能；
2、宽电压输入范围320V~420V，适应能力强；
3、采用软开关技术，效率高、电磁兼容性好，模块体积小、重量轻、模块性能高；
4、模块带电热插拔技术、维护方便快捷；
5、采用无级限流设计方式，电池充电限流精度高；
6、具有过压、限流、短路、并联、过温、过流等自动保护功能、告警措施；
7、模块有硬件均流单元电路，系统扩容变得简单；
8、采用自然冷却降温，具有噪音小，可靠性高；
系统参数：
一、交流输入
1、单相输入额定电压：220V，50HZ
2、电压变化范围：220V±20%
3、频率变化范围：50HZ±10%
二、直流输出
1、输出额定值： 2A/220V
2、电压调节范围：180V-286V
3、输出限流范围：5%-105%×额定电流
4、稳压精度：≤0.5%
5、稳流精度：≤0.5%
6、纹波系数：≤0.5%
7、转换效率：≥95%（满负荷输出）
8、动态响应：在20%负载跃变到80%负载时恢复时间≤200цS，超调≤±2%
9、可闻噪声：≤55dB
10、工作环境温度：-5℃ -- +45℃
三、绝缘
1、绝缘电阻：直流部分、系统部分与地之间相互施加500V/50HZ的交流电压，绝缘电阻>2MΩ。
2、绝缘强度：交流部分与直流部分和机壳间，直流部分与机壳间施加50HZ的2KV 的交流电压，一分钟无击穿，无闪络。
四、控制功能
1、遥控：开/关机、均浮充
2、遥调：输出电压、输出限流均连续可调

使用条件：１.环境温度－5℃～＋40℃，日平均气温≤35℃。
２.相对湿度不大于85％
３.使用场所的污染等级≤3级。(有导电性污染物，或由于预期的凝露使干燥的非导电性污染物变为导电性的)
４.产品垂直安装的倾斜应≤5度
５.安装地点海拔≤2000米
６.设备应安装在无爆炸危险及腐蚀性气体的场所
四、主要技术参数：
1.交流输入电压：三相AC380±15%V、50±1HZ
2.母线电压：DC 220V/110V。
3.整流器输出额定电流：可选。
4.浮充电压：DC 246V/123V（标准）。
5.额定充电电流： 0.1CA。
6.稳压精度：≤±0.2%。
7. 纹波系数：≤0.2%。
8.限流精度：≤±0.2%。
五、使用说明：１.检查内部所有紧固件是否松动、电气元器件是否完好。
２.本设备安装就位后应可靠接地，解除所有继电器动触点的紧固物， 同时将所有开关置于断开位置。 ３.按本设备图纸要求，检查输入交流电压是否符合设备电压(380V±15%
