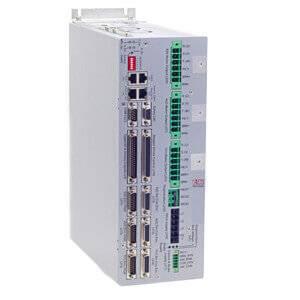

带集成驱动器的运动控制器（控制模块）

SPiiPlusCMhp

不建议将此产品用于新设计。请参考CMxa和UDMxa。

产品生命周期结束公告

EtherCAT 主站运动控制器，带多达 3 个集成伺服驱动器

CMhp 旨在满足 OEM 对要求苛刻的多轴运动控制应用的需求。其独特的多处理器架构利用强大的配置文件生成和伺服控制算法来最大限度地提高运动系统性能，而其通用伺服驱动技术为系统设计人员提供了控制大多数任何类型的电机或平台的灵活性。作为 EtherCAT 主站，它可以控制 SPiiPlus 运动控制平台内的 ACS 产品以及第 3 方 EtherCAT 产品。

主要规格和功能

主要规格

• 控制器轴数：4、8、16 或 32
• 主机 PC/PLC/PAC 通信：TCP/IP、Ethernet/IP、Modbus、RS-232
• 最大 EtherCAT 循环速率：2 kHz
• 驱动轴：1、2 或 3
• 驱动电源输入：85-230 Vac
• 总线电压：Vin x 1.414
• 每轴最大电流输出：15/30 A
• 编码器通道：最多 4 个任意组合（4 个 AqB、3 个 SinCos、3 个绝对值）
• 专有 ACS 功能选项：ServoBoost、MotionBoost、灵活配置

关键能力

• 控制器应用开发
• 主机应用开发
• 运动曲线生成
• 伺服控制与驱动技术
• 运动到过程同步
• PLC 和 PAC 集成
• 机器安全和正常运行时间
