一、产品概述：

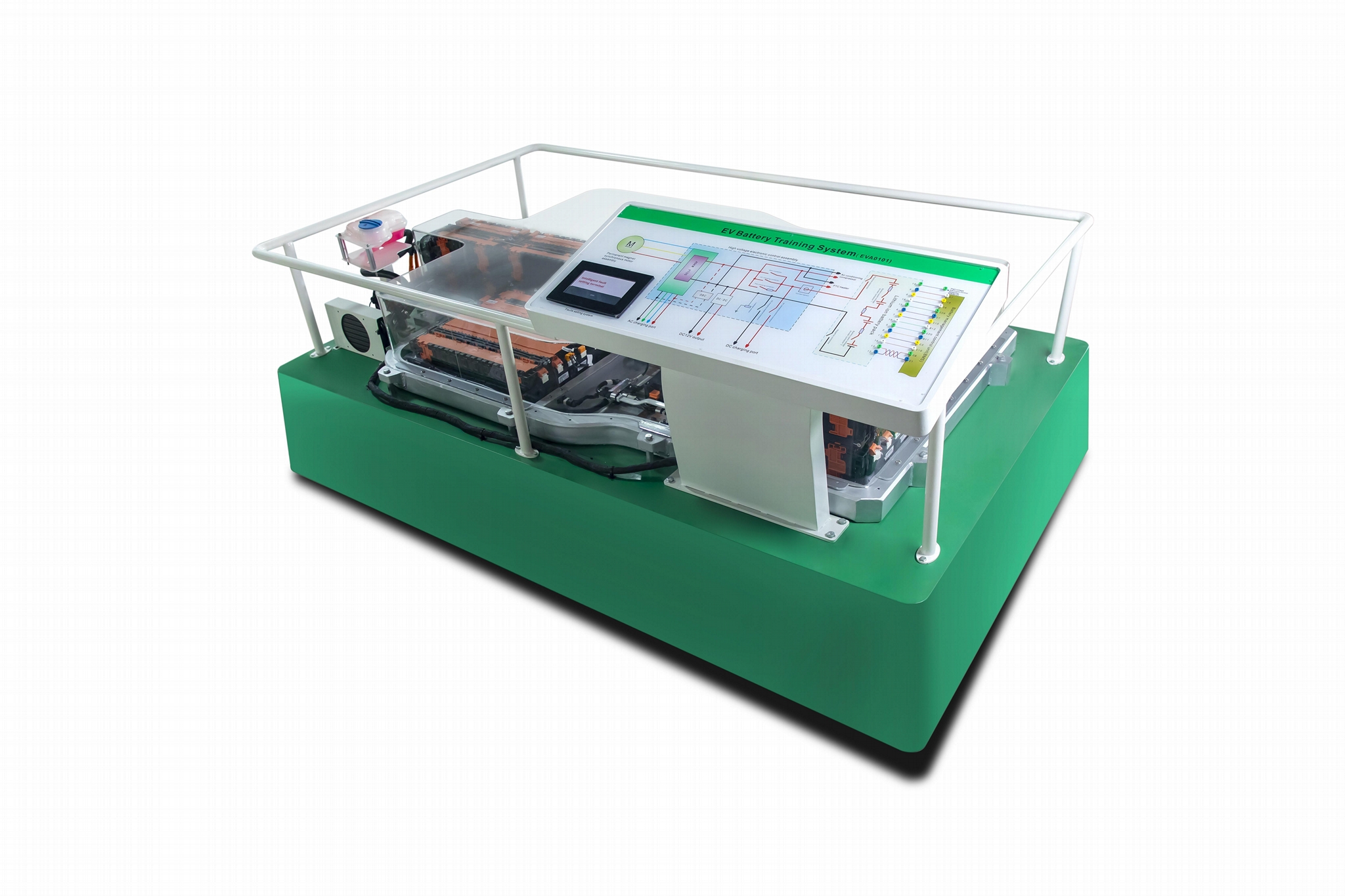

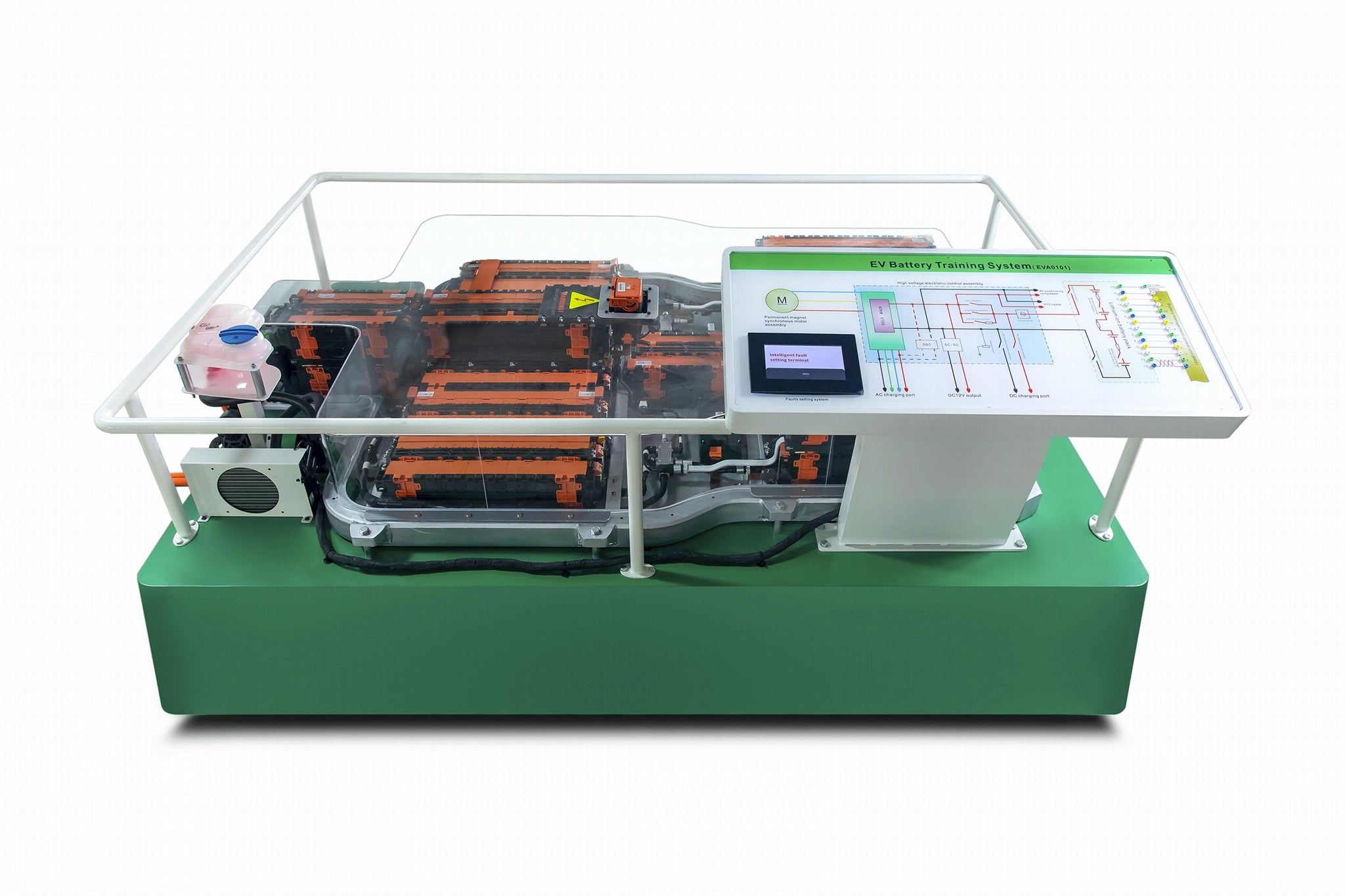

    采用比亚迪E5纯电动汽车动力电池实物为基础，包含动力电池组、电池管理单元等组成，充分展示动力电池的内部结构、控制原理、和性能参数，适用于中高职院校和培训机构对纯电动汽车动力电池系统的原理教学需要。

二、功能特点：

1. 选用原装比亚迪E5动力电池包（含BMS管理系统），动力电池包采用分布式电池管理系统，由电池管理控制器（BMC）、电池信息采集器、电池采样线组成。电池管理控制器的主要功能有充放电管理、接触器控制、功率控制、电池异常状态报警和保护、SOC/SOH计算、自检以及通讯功能等；电池信息采集器的主要功能有电池电压采样、温度采样、电池均衡、采样线异常检测等；动力电池采样线的主要功能是连接电池管理控制器和电池信息采集器，实现二者之间的通讯及信息交换。

2. 各主要部件安装在平台上，电气连接方式与实车相同，断电后可以方便拆卸，让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护 ；动力电池包上盖采用与原车电池外型 一致的亚克力外罩，更加方便对电池内部结构的观察。

3. 本实训台为“驱动传动系统”及“空调控制系统”等实训台提供动力源，连接电缆线为原车配套，与原车连接方式相同。

4. 实训台配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源。

▲5. 配置智能故障考核功能：主要有教师故障设置终端和学生答题终端两套独立的系统组成，该系统安装在移动终端上。教师用移动教学终端可实现与一体化教具的故障设置模块连接进行故障设置。故障设置完成后学生通过学生用移动学习终端进行考核答题，考核后的成绩自动储存设备执行模块中，便于老师对每个学生的成绩查询。。

6. 为了便于传感器和执行器的识别和测量，以还原实车检测场景为要求的同时减少传感器和执行器插头拔插产生插头破损，要求在原车线束插头旁并联出≥5cm的检测端，检测端采用透明亚格力材质经激光雕刻和平板喷描制成，形状要求和原车插头平面形状相同，测量端采用专用检测端子，并标注测量角位的编号和传感器执行器名称。可直接在测量端子上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。借助万用表和示波仪，实时检测各种状态下参数变化。

7. 实训台由欧标铝型材组装框架，牢固可靠永不变色，实训台底部安装4个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。

8. 使用实车专用解码器对车辆进行OBDⅡ接口故障码读取，最大程度得保证车辆故障数据的真实性，以及操作得真实性。

9. 台架的高压元器件都将被高透明度的有机玻璃保护起来，并留有必要的用于高压元器件插接的可以打开的移动窗口，以保证设备中的高压器件和线缆不会在日常存放过程中受到任何损害，从而产生绝缘性能下降的危害。

10. 实训台面板喷绘有电路图并配置检测端口，借助万用表和示波仪，实时检测各种状态下参数变化。

11. 实训台配套实训指导书。

三、技术参数:

1 . 额定总电压：605V

2. 低压控制工作电源：DC12V

3. 动力电池类型：三元动力电池

四、实训目的:

1．了解比亚迪E5单体动力电池电压等级和容量。

2．了解比亚迪E5动力电池组组成，电压等级和容量。

3．了解比亚迪E5电池管理系统BMS组成和功能。

4．熟悉比亚迪E5 BMS如何采集动力电池组压差。

5．熟悉比亚迪E5 BMS如何采集动力电池组温差。

6．熟悉比亚迪E5分布式电池管理系统BMS工作原理。

7．熟悉比亚迪E5动力电池包在各种状态下逻辑控制关系，掌握电流，电压，电池压差电池温度等参数变化规律。

8．明确比亚迪E5高压系统操作安全注意事项，学会高压连接器插拔方法。

9．熟悉比亚迪E5动力电池包（BMS）故障现象，并根据逻辑控制关系，学会查找故障原因。

10.了解比亚迪E5交流慢充特点。
