aP89170K 系列语音一次性可编程（OTP）集成电路的规格说明书，涵盖了芯片特性、引脚配置、功能模式、电气特性等

1. 芯片概述：采用标准 CMOS 工艺制造，集成 16M/8M/4M/2M EPROM，可存储 682/341/170/85 秒（6KHz 采样、4 位 ADPCM 压缩）语音信息，支持多种数据压缩格式与触发模式。
2. 引脚配置与功能：共 24 引脚，包括触发引脚（S1 - S8、SBT）、电源引脚（VDDP、VDDA、VSS、VPP）、模式选择引脚（M0、M1）、音频输出引脚（VOUT1、VOUT2、COUT）等，各引脚在不同工作模式下功能各异。
3. 语音数据处理：语音文件以固定长度语音块存储于 EPROM，可组合成最多 1023 个语音组。支持 4 位 ADPCM、8 位 PCM、16 位 PCM 数据压缩格式，不同格式在音质和存储空间上有差异。
4. 触发模式：有 7 种触发模式。如在按键模式下，S1 - S8 可触发 57 个语音组，SBT 能顺序触发 1023 个语音组；CPU 并行模式中，S8 - S1 作为地址输入，SBT 用于触发选定语音组。
5. 电气特性：绝对最大额定值规定了电压、温度等极限参数。直流特性给出不同电压下的工作电流、输入输出电流等参数；交流特性涵盖了各种信号的延迟时间、脉冲宽度等，部分参数与采样频率相关。
6. 典型应用电路：展示了按键模式、CPU 并行模式、SPI 模式、I2C 模式下的典型应用电路，包括电源连接、外部元件选择等，为电路设计提供参考。

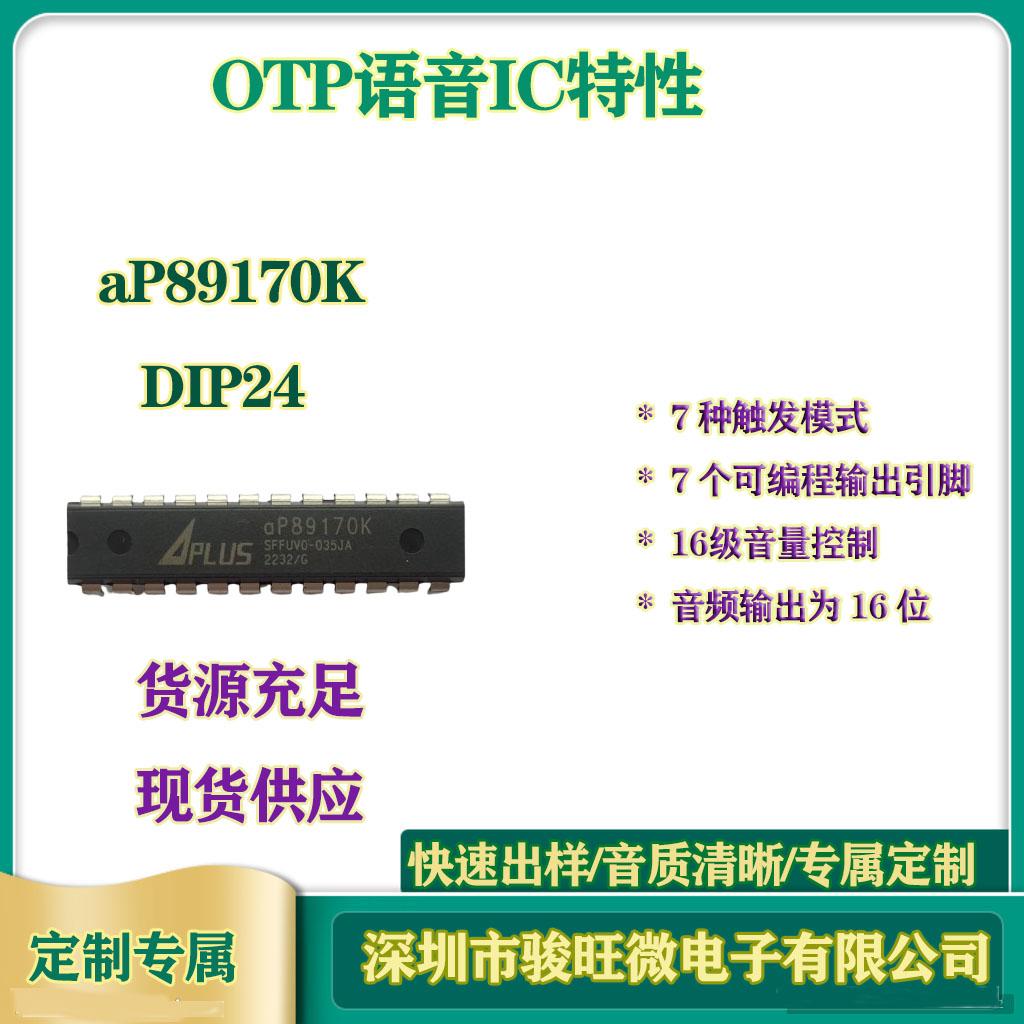

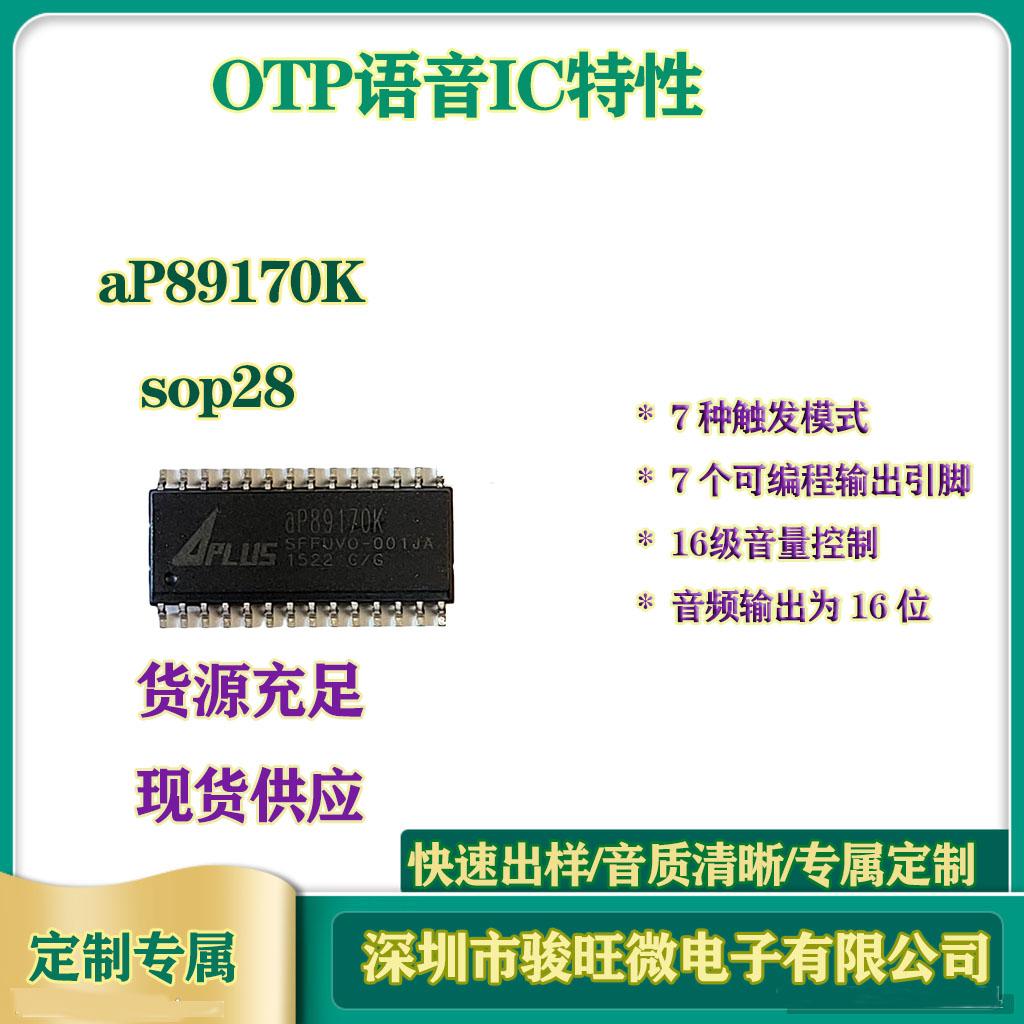

7. 封装与引脚布局：介绍 24 引脚 300mil P - DIP 和 28 引脚 300mil SOP 封装的尺寸规格，以及不同型号芯片的引脚布局，明确了引脚连接要求 。

应用领域：

1.消费电子领域：该芯片可用于制造智能玩具、电子宠物等产品。在智能玩具中，通过按键模式下 S1 - S8 触发不同语音组，能实现玩具发出多种不同的语音效果，如动物叫声、简单问候语等，丰富玩具的互动功能。在 MP3 模式下，可满足简单的音乐播放需求，支持播放、暂停、快进、后退等操作，应用于小型便携式音乐播放器。

1. 安防报警领域：在报警器设备中，利用 SPI 或 I2C 模式与主控 CPU 连接，接收 CPU 指令触发相应语音组。当检测到异常情况时，芯片播放对应的报警语音，如 “请勿闯入”“火灾报警” 等，提醒周围人员注意安全。
2. 汽车电子领域：适用于汽车的语音提示系统，在汽车启动、倒车、车门未关等不同场景下，通过 CPU 并行模式或其他合适模式，触发相应语音提示，如 “车辆启动，请系好安全带”“倒车，请注意” 等，提升驾驶安全性和便利性。
3. 工业控制领域：在工业设备的操作提示和故障报警方面有应用。设备运行过程中，当出现特定操作步骤或故障时，芯片可播放语音提示，如 “请更换耗材”“设备故障，请检修” 等，帮助操作人员及时了解设备状态，提高工作效率 。
