一、芯片概述

• 型号：aP89021（21 秒语音）与 aP89010（10 秒语音）
• 类型：语音 OTP 集成电路（Voice OTP IC）
• 存储容量：aP89021 为 512K 位 EPROM，aP89010 为 256K 位 EPROM
• 语音时长：6KHz 采样率、4-bit ADPCM 压缩下分别为 21 秒和 10 秒
• 电源范围：2.2V~3.6V，待机电流 < 5μA

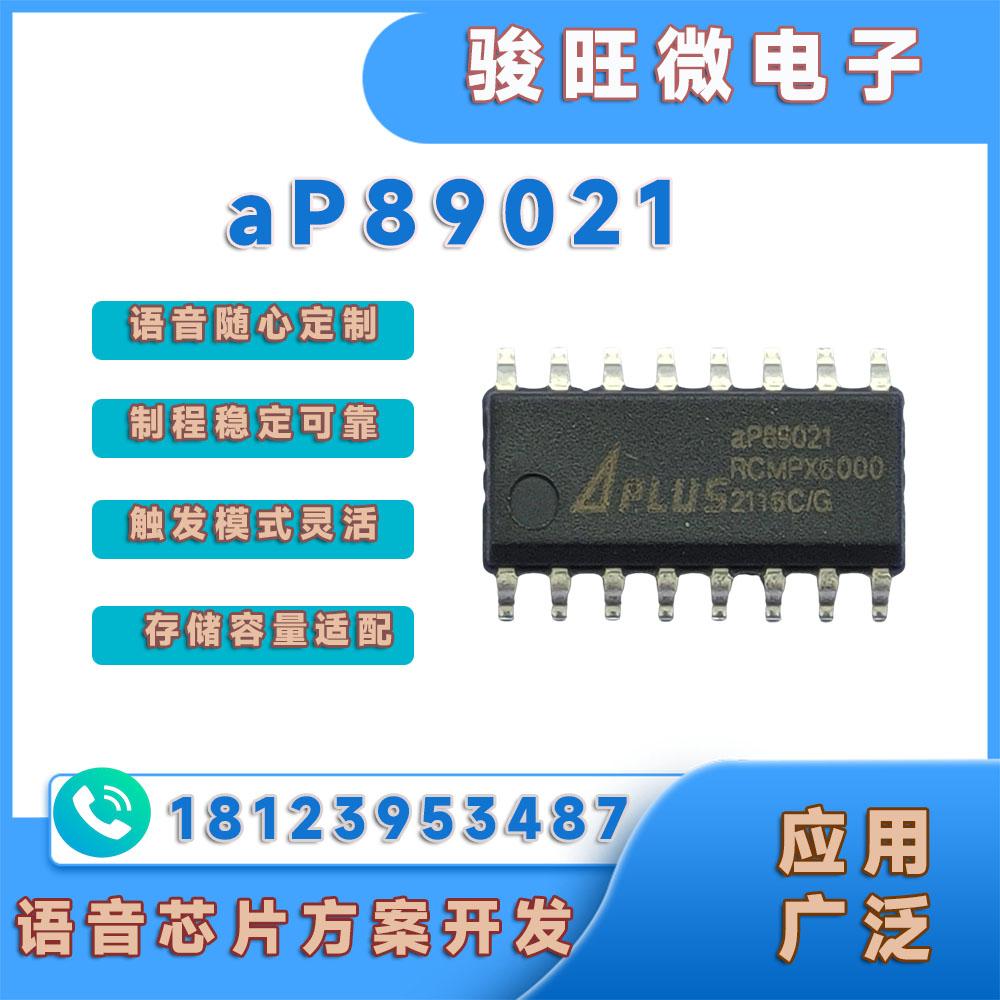

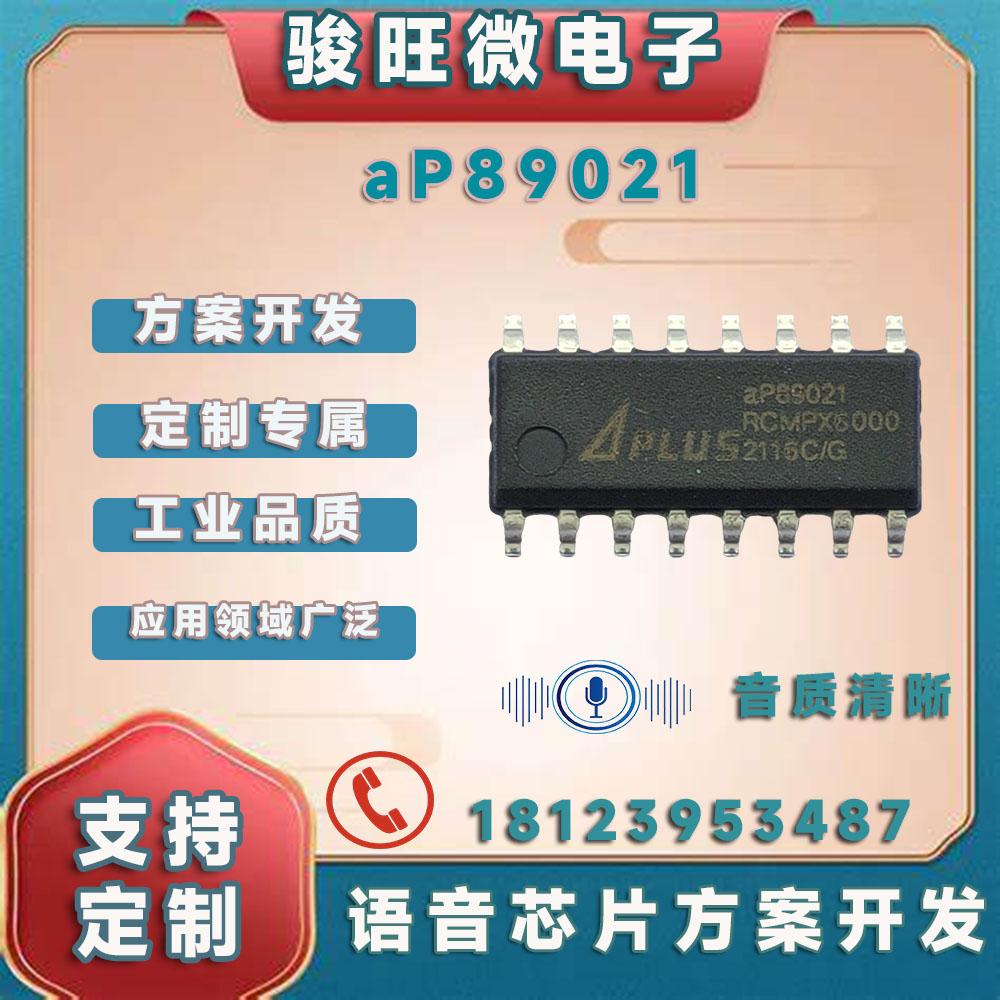

• 封装形式：DIP/SOP，16 引脚设计

二、核心特性

1. 语音处理

   • 支持 4-bit ADPCM（压缩）和 8-bit PCM（无压缩）格式
   • 最多 12 个语音组（Voice Group），通过语音块（Voice Block）组合延长播放时间：
     • aP89021：126 个 512 字节语音块
     • aP89010：124 个 256 字节语音块
   • 960 个语音块组合表项，支持灵活拼接

2. 触发模式

   • 按键触发（Key Trigger Mode）：通过 S1~S4 引脚组合触发 12 个语音组，SBT 引脚支持顺序播放
   • CPU 并行触发（CPU Parallel Trigger Mode）：S1~S4 输入 4 位地址，SBT 作为选通信号触发

3. 可编程选项

   • 全局选项：触发模式（按键 / CPU）、斜坡效应（Ramp-up-down，消除爆音）、输出信号配置（STOP 脉冲、BUSY、LED）
   • 组选项：触发类型（边沿 / 电平）、保持模式（可保持 / 不可保持）、重触发（允许 / 禁止）

4. 输出接口

   • 直接驱动：PWM 引脚 VOUT1/VOUT2 可直接驱动扬声器
   • 模拟输出：8-bit D/A 电流输出 COUT，需外接三极管（如 8050D）

5. 其他特性

   • 内置振荡器，通过外接电阻（ROSC）调节采样频率（11KHz~25KHz）
   • 16ms 去抖时间，RST 引脚高电平立即停止播放
   • 支持 PC 开发系统进行语音编译和选项配置

三、引脚功能

四、语音块与组组合示例

• 存储结构：语音文件分割为固定长度语音块，通过语音表项拼接为语音组
• 组合示例：
  • 组 1：“How are You?”（B0~B12）
  • 组 2：音效（B13~B15）+“How are You?”（B0~B12）

五、电气参数

1. 极限参数

   • 工作电压：-0.5V~4.5V，工作温度 - 40℃~85℃

2. 直流特性

   • 待机电流：1~5μA，工作电流最大 15mA
   • 输入高 / 低电压：2.5V/0.5V（典型值）

3. 振荡电阻与频率

   • 外接电阻 43KΩ~140KΩ 对应采样频率 25KHz~11KHz

六、典型应用电路

• 按键触发场景：3.3V/4.5V 电池供电，VOUT1/VOUT2 驱动 8Ω/16Ω 扬声器，COUT 通过三极管驱动
• CPU 控制场景：5V 系统下通过 HT7335 降压至 3.5V，S1~S4 接收 MCU 地址信号，SBT 选通触发

七、开发支持

• 工具链：PC 端开发系统支持语音编译、选项配置和烧录
• 联系方式：王小姐（18123953487，QQ：502725276）

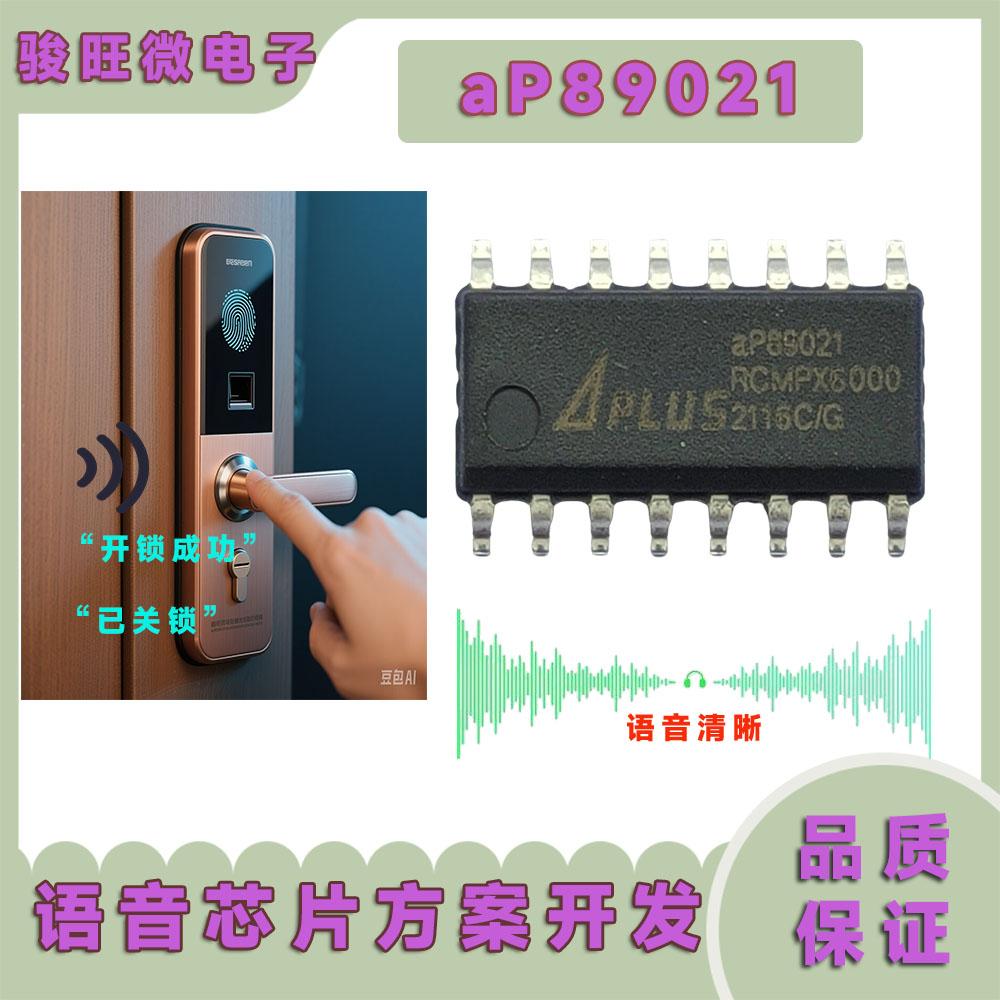

总结：aP89021/010 系列是低电压、低功耗语音 OTP 芯片，适用于电子玩具、语音提示设备、智能家居等场景，支持灵活的语音组合与双触发模式，外围电路简单，适合对成本和功耗敏感的应用。
