机械式单体支柱液压压力盒产品介绍

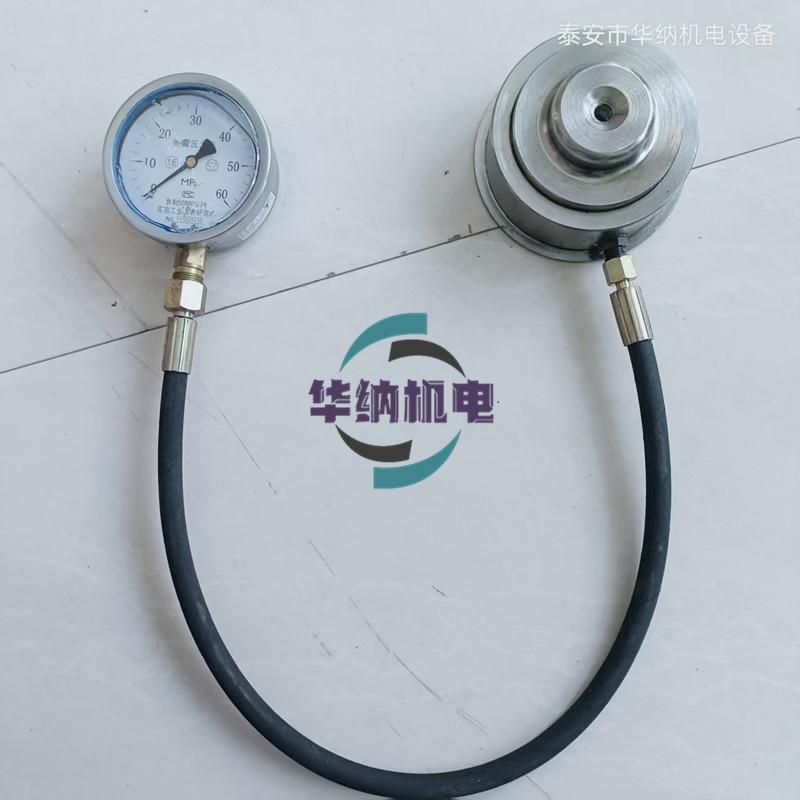

机械式单体支柱液压压力盒是一种专为煤矿井下单体液压支柱设计的压力监测设备，通过机械结构直接反映支柱内液体压力，为巷道支护安全提供实时数据支撑。以下从产品定义、技术特点、应用场景、市场现状及典型产品案例五方面进行详细介绍：

一、产品定义与功能

机械式单体支柱液压压力盒是一种基于机械传动原理的液压传感器，通常安装在单体液压支柱的腔体内。其核心功能包括：

1. 实时监测：通过机械指针或表盘直接显示支柱内液体压力，反映支柱对顶板的支撑力（即工作阻力）。
2. 安全预警：当压力值超过预设阈值时，机械式压力盒可通过指针位置或颜色标记提示异常，辅助人工判断支护状态。
3. 数据记录：部分型号配备机械记录装置，可存储一段时间内的压力变化曲线，为后期分析提供依据。

二、技术特点与优势

1. 结构简单与可靠性
   • 采用纯机械结构（如弹簧管、波登管），无需电源即可工作，适应无电源或易燃易爆环境。
   • 耐冲击、抗振动，适合煤矿井下恶劣工况。
2. 高精度与稳定性
   • 测量范围通常为0-60MPa，分辨率可达0.5MPa，误差控制在±2%以内。
   • 全金属密封结构（IP68防护等级），适应煤矿潮湿、多尘环境；部分型号支持防爆设计（本质安全型）。
3. 数据传输与显示
   • 本地显示：配备机械指针或表盘，直观显示当前压力值及工作状态。
   • 有线传输：部分型号支持RS485或CAN总线连接至地面监控中心，实现数据实时传输。
4. 安装与维护便利性
   • 轻量化设计：重量通常在1-3kg之间，便于携带至井下安装。
   • 模块化结构：传感器与显示单元分体设计，支持快速拆装，后期维护便捷。

三、应用场景

1. 煤矿巷道支护
   • 监测单体液压支柱的工作阻力，预防因支护不足导致的冒顶事故。例如，晋能控股集团常顺煤业通过压力盒网络，实现15201掘进工作面数据的地面实时观测。
2. 采煤工作面
   • 监控液压支架的支撑力，优化支护参数，防止支架压死或顶板漏顶。
3. 矿山压力研究
   • 结合顶板位移传感器、锚杆应力传感器，构建矿山压力监测系统，分析顶板来压规律及支护效果。
