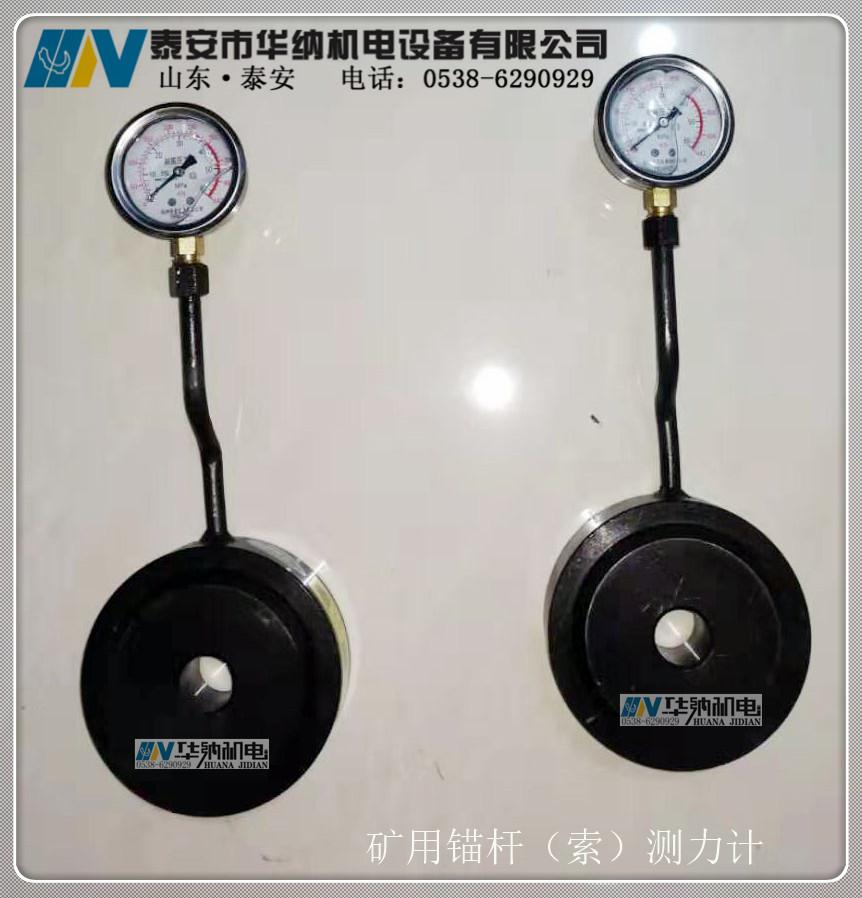

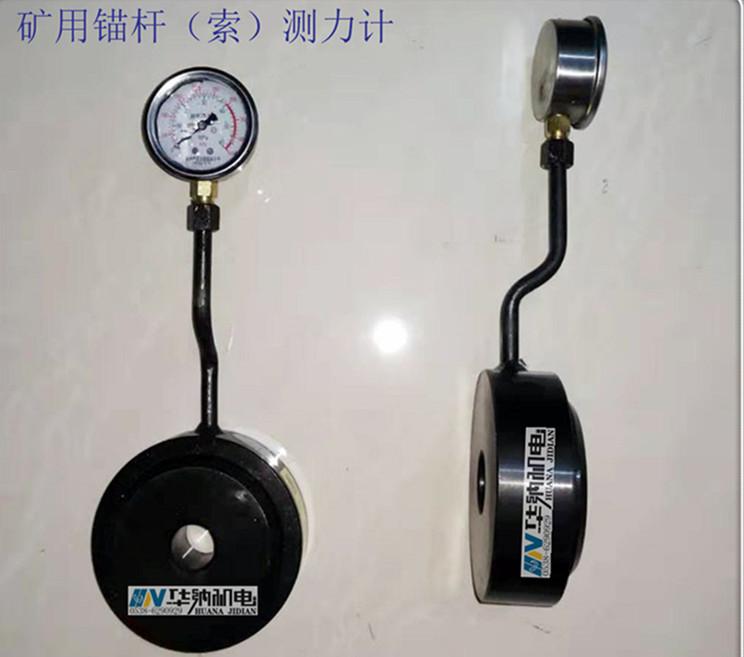

机械式锚索测力计产品介绍

机械式锚索测力计是一种专为监测预应力锚索、锚杆等结构应力变化而设计的精密仪器，其核心优势在于无需外部电源，通过纯机械结构实现应力监测。以下从产品定义、技术特点、应用场景方面进行详细介绍：

一、产品定义与工作原理

机械式锚索测力计基于机械传动原理（如弹簧管、波登管或杠杆机构），通过形变放大机制将锚索的微小应力变化转化为可观测的机械位移（如指针偏转或刻度变化）。其工作原理如下：

1. 应力传递：锚索的拉力或压力通过连接件传递至测力计内部的弹性元件（如弹簧管）。
2. 形变放大：弹性元件产生微小形变，经机械杠杆或齿轮机构放大后，驱动指针在刻度盘上移动。
3. 读数显示：直接读取指针位置对应的应力值，部分型号配备最大值保持功能，记录历史峰值。

二、技术特点与优势

1. 无需电源与可靠性
   • 纯机械结构，无需电池或外部供电，适应无电源或易燃易爆环境（如煤矿井下）。
   • 耐冲击、抗振动，适合恶劣工况，维护成本低。
2. 高精度与稳定性
   • 测量范围通常为0-500kN（可定制），分辨率可达1kN，误差控制在±2%以内。
   • 全金属密封结构（IP68防护等级），适应潮湿、多尘环境；部分型号支持防爆设计。
3. 数据记录与传输
   • 本地记录：部分型号配备机械记录装置，可存储一段时间内的应力变化曲线。
   • 有线传输：支持RS485或CAN总线连接至地面监控中心，实现数据实时传输。
4. 安装与维护便利性
   • 轻量化设计：重量通常在5-10kg之间，便于携带至井下安装。
   • 模块化结构：传感器与显示单元分体设计，支持快速拆装，后期维护便捷。

三、应用场景

1. 煤矿巷道支护
   • 监测锚索应力变化，预防冒顶事故。例如，晋能控股集团常顺煤业通过测力计网络，实现巷道支护状态的实时监测。
2. 岩土工程
   • 监控边坡、隧道及地下洞室锚索的预应力，确保结构稳定。
3. 基础设施建设
   • 桥梁、大坝等工程的锚索应力监测，保障长期安全使用。
