烟台鼓型纸带过滤机

纸带式过滤机因为结构简单，性价比高，过滤效果明显，在很多液体过滤场合得到应用。

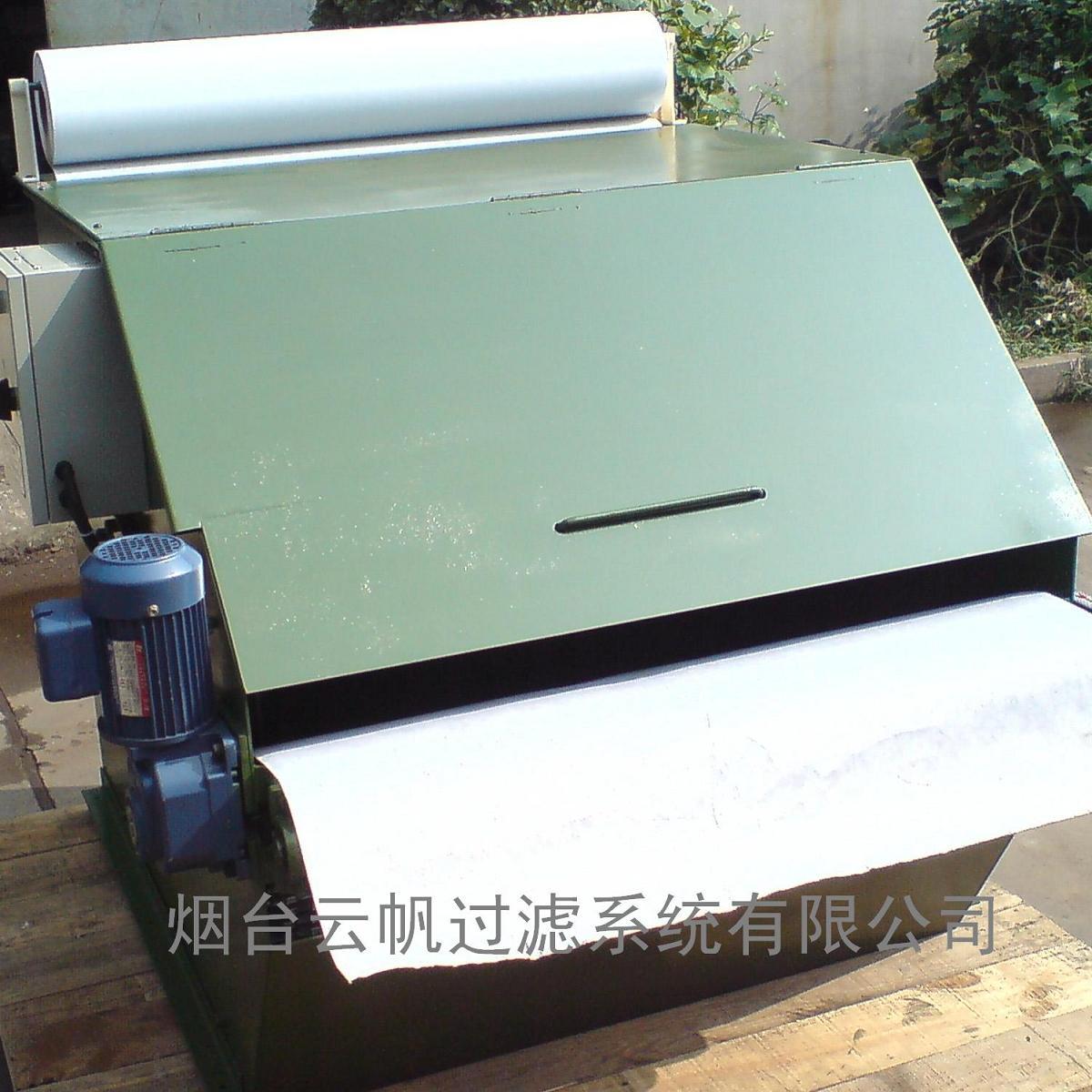

国内常用靠液体自重过滤的典型纸带式过滤机，有平网型、鼓型，弧型纸带过滤机。

滤纸面积取决于设备大小，压强产生于液体的自重，在设备体积受限情况下，只有提高作用于滤纸的液体高度，才能有效提高过滤机的流量。所以怎样提高液体在过滤前缓存高度就是研究过滤机结构的焦点。

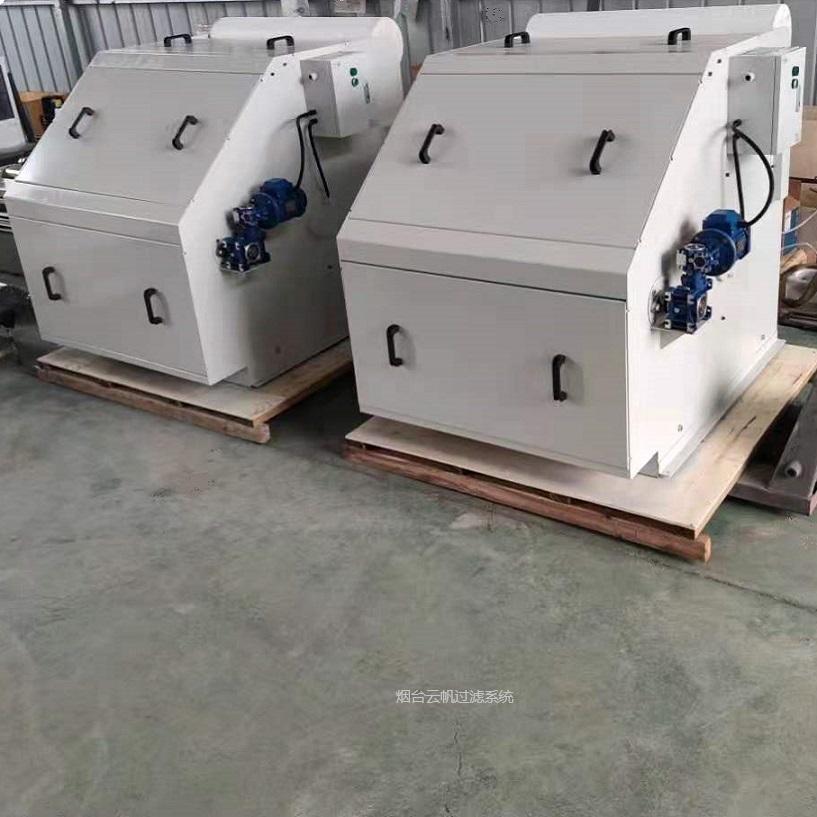

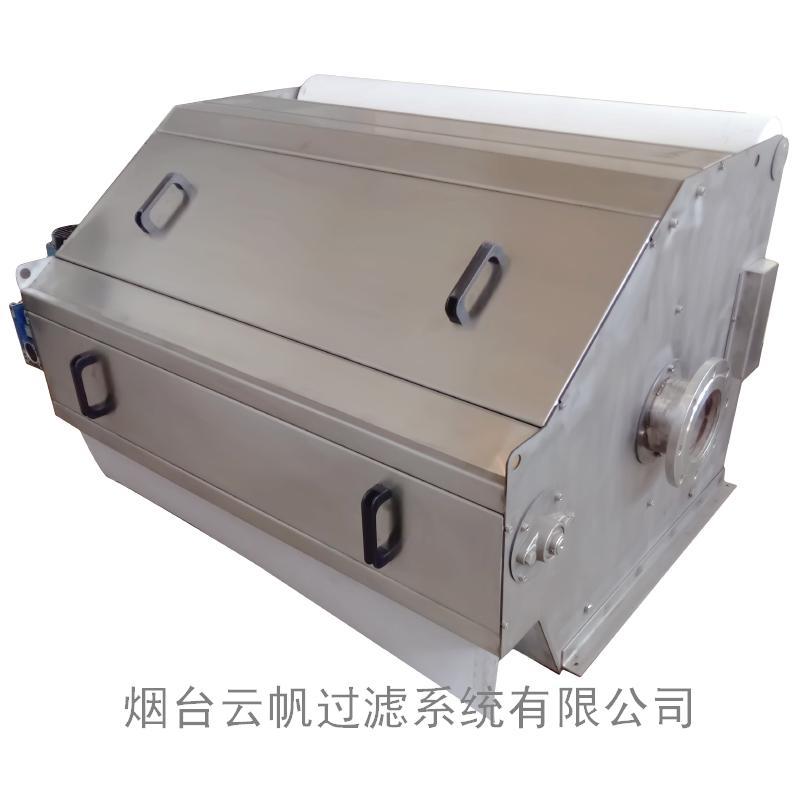

鼓型纸带过滤机

为了减小占地面积，增加过滤前液体缓存高度，出现了鼓型纸带过滤机

烟台云帆过滤系统有限公司生产的转鼓是由两片相连的辊轮组成，由滤纸支撑网相连的两条套筒滚子链骑压在转鼓的两个轮缘上，动力轴上的链轮驱动链子运行时带动转鼓转动，压在链子与轮缘之间的滤纸也随之行走，从而实现输出污纸的功能。

相对同等流量平卧式纸带过滤机，鼓型纸带过滤机减小了占地面积，虽然增加了高度，但高度的增加对于大多数用户来说并不敏感。

鼓型纸带过滤机转鼓中心以上部分难以利用似乎是一种空间资源的浪费。
