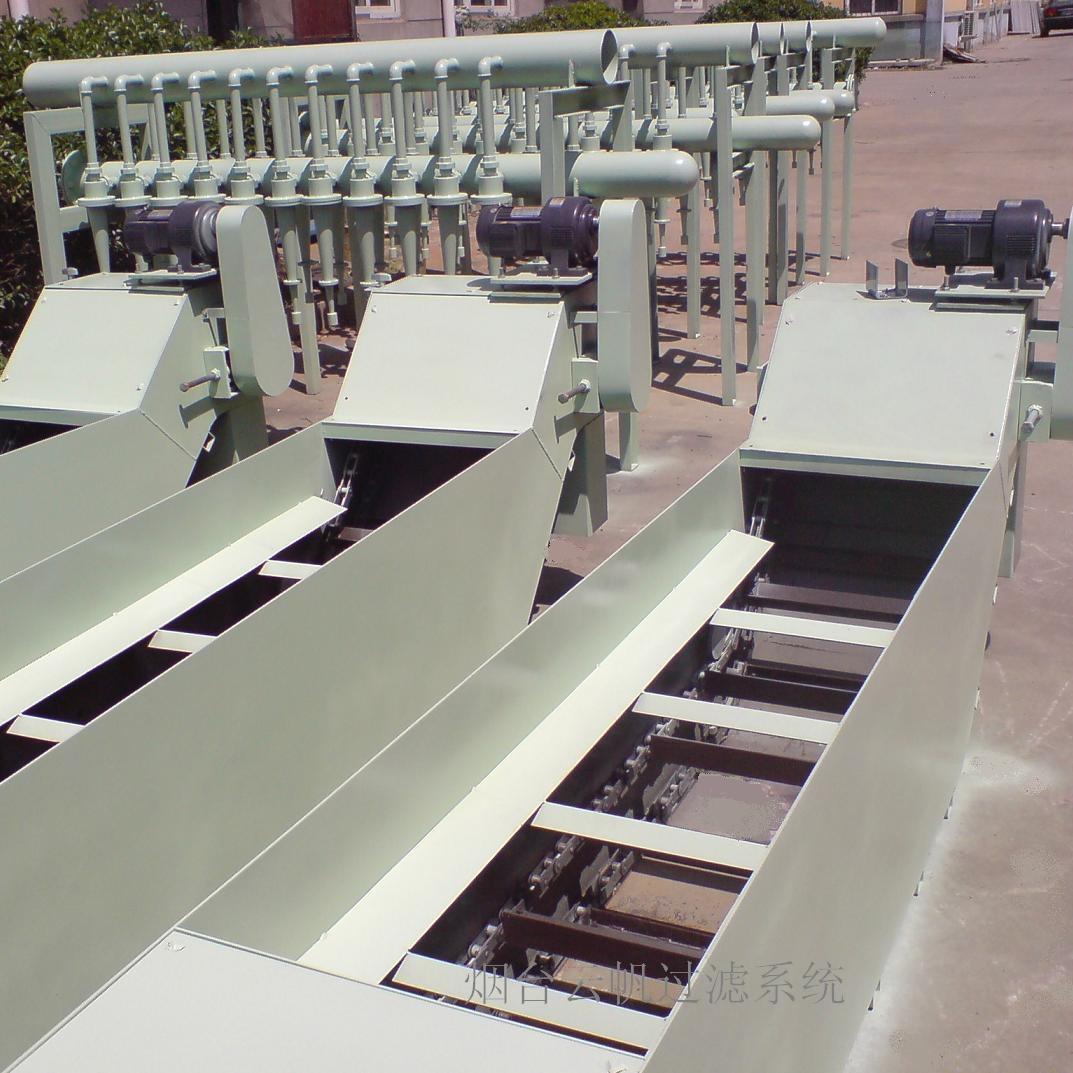

各种型号机床切削处理装置

各种型号机床切削处理装置
型号:RFPX
品牌:runfine
原产地:中国
类别:工业设备 / 机械五金 / 其他机械五金
标签︰机床切屑处理装置 , 集中排屑 , 铁屑输送
单价: ¥31000 / 件
最少订量:1 件

产品描述





烟台云帆过滤系统公司可以对现场不同机床配套的过滤排屑系统改造,以下为举例简述,其中方案一、二 ,是对磨齿机配套的负压过滤系统改造,方案三针对的是车磨复合机床冷却液过滤系统的升级

方案一:

利用现场回水箱的提升泵,使磨削液先进入架空的滚筒纸带过滤机粗滤,经滚筒过滤机过滤后液体再进入KNOLL的负压过滤机,这个提升泵的流量与滚筒过滤机需一致。滚筒过滤机可以架空在负压过滤机的上方。

方案二:

深床式纸带过滤机可以放置在机床出水口的下方,水箱的上方。使来水可以先进入深床式纸带过滤机粗滤,再流进水箱。深床式纸带过滤机约需250毫米的高度。深床式纸带过滤机的型号要与磨床供液泵的流量对应。

相比滚筒过滤机,深床式纸带过滤机高度较低(约245毫米),结构紧凑,适合特殊情况下液体的过滤。滚筒过滤机优点是过滤效率高,过滤精度高,适合高度不受限制的环境使用。

  方案三:

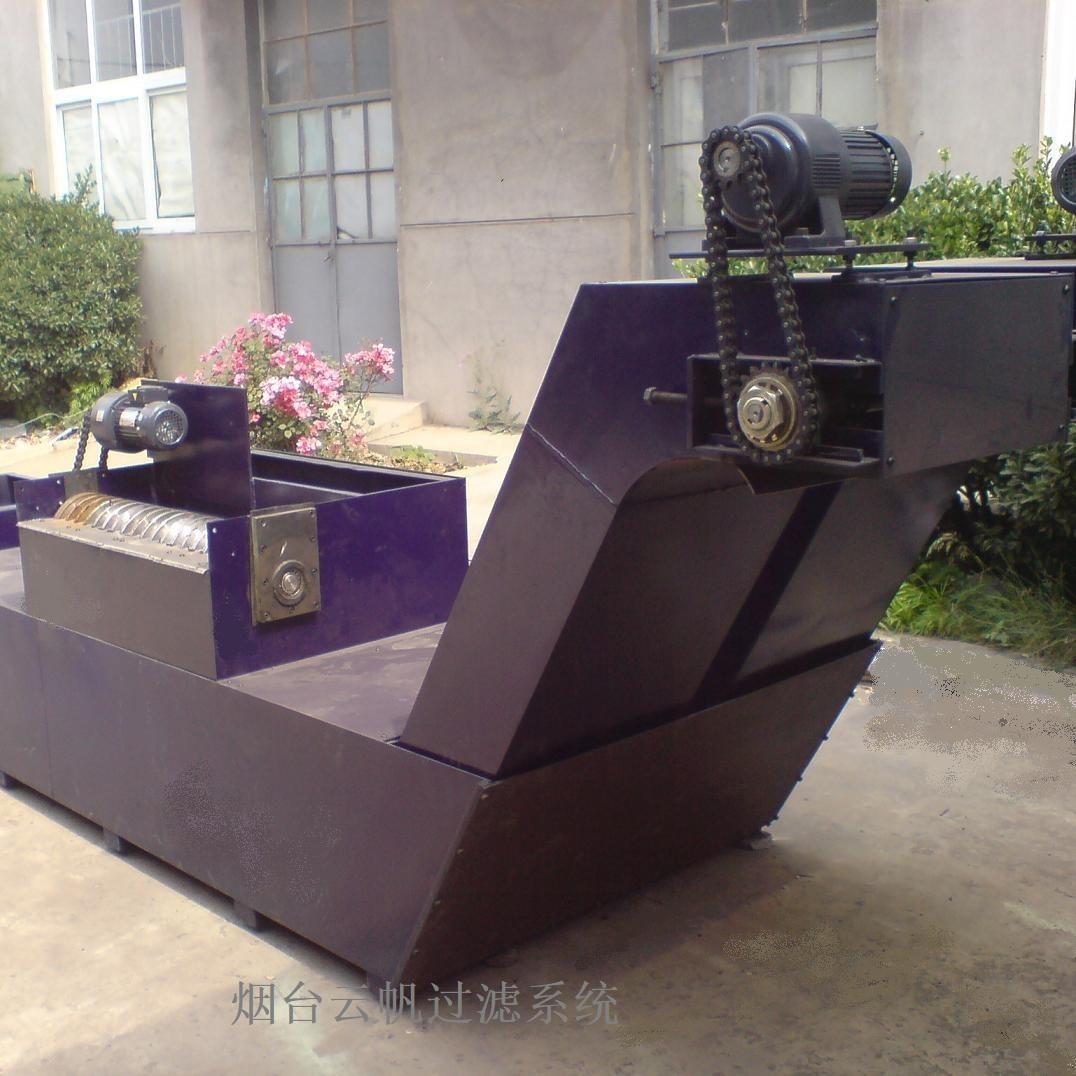

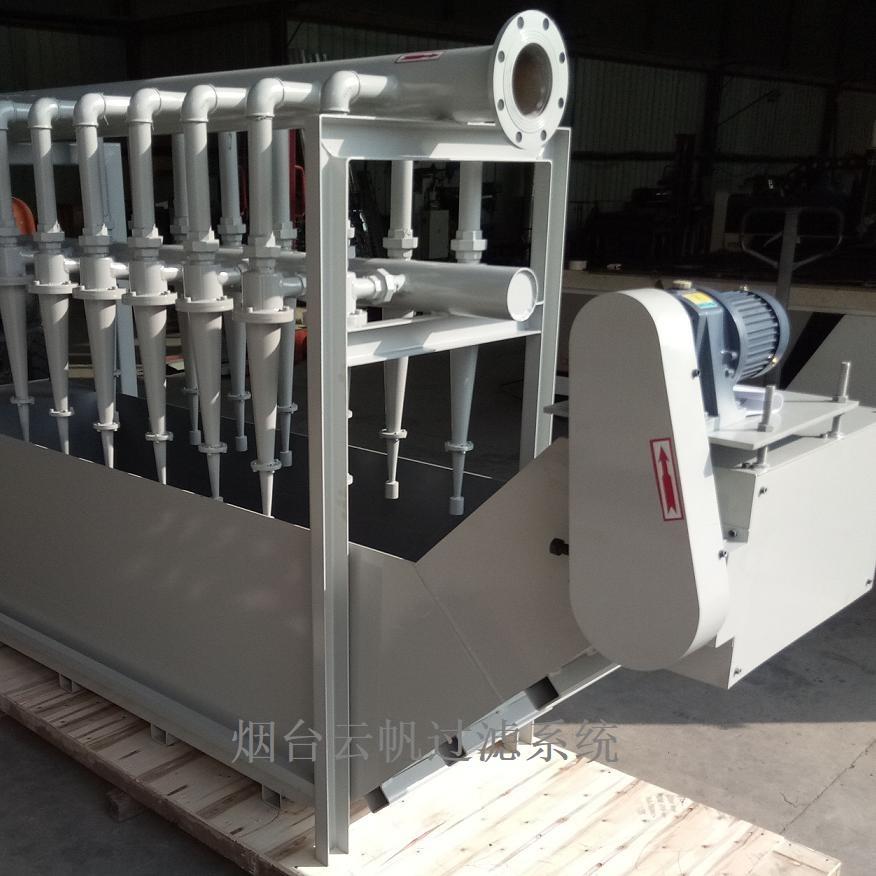

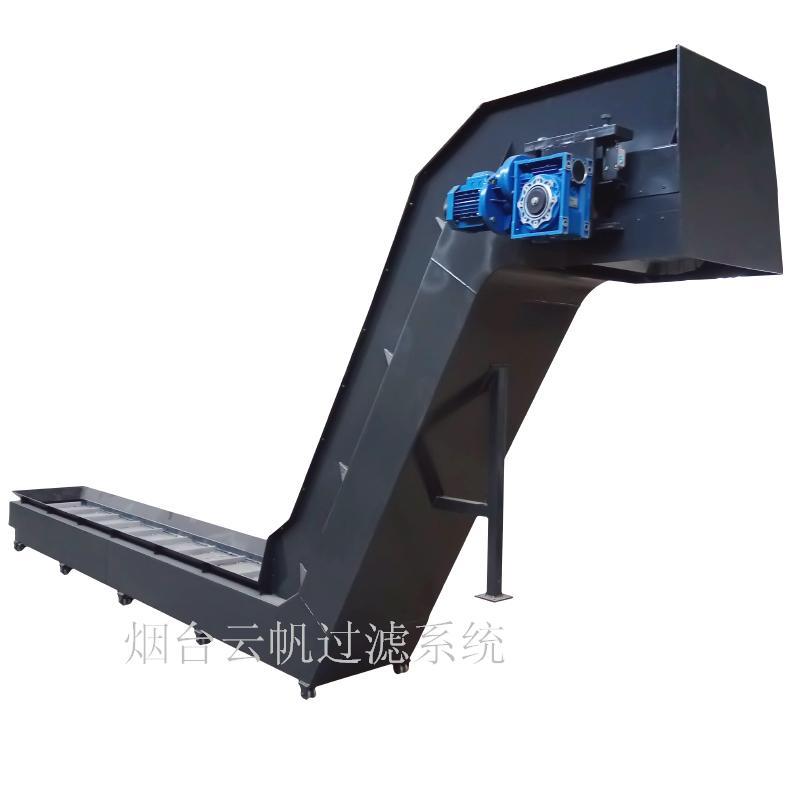

五台加工中心都是湿式加工机床:应配置独立循环冷却过滤排屑装置,排屑口高度不小于900MM,具备切削分离装置;刀具内冷压力为2.5MP,外冷压力为0.18MP-0.25MP;中压水泵采用多级结构,形式采用液上泵,系统配有两级过滤,一级过滤为反冲洗滚筒方式,过滤精度小于70μm,滤网使用多片不锈钢网,二级过滤为滤芯过滤,精度为小于25μm,过滤效率90%。磁性水箱采用刮板排屑方式,水箱容积为1200L,有回流装置排屑不能带水;排屑减速机具备过载脱扣及报警功能。

  1. 排销口高度不小于900MM是指排屑机排渣口下边距离地面高度不小于900毫米。
  2. 刀具内冷压力为2.5MP,外冷压力为0.18MP-0.25MP,各为1个泵,这2个泵会同时工作,二级过滤为滤芯过滤,精度为小于25μm,这个滤芯过滤器与刀具内冷压力为2.5MP泵不连接在一起。
  3. 机床排液口距离地面高度为240mm, 原机床排液口下面的排屑机的高度为180mm
  4. 水箱容积为1200L是指系统一次过滤水箱容积。二次过滤水箱容积为600L
