轧辊磨床冷却液过滤装置

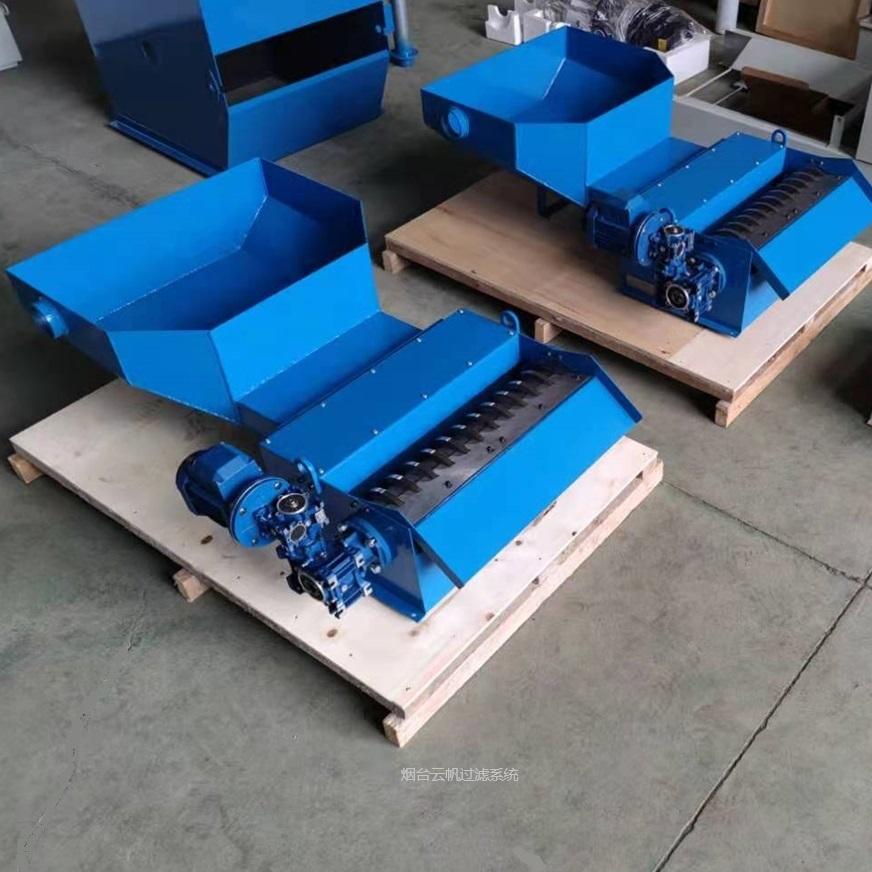

 磁性分离器与纸带过滤机组合，如采用齿型表面磁性分离器与滚筒式纸带过滤机组合，可使用大克重过滤纸，过滤纸克重不低于40克，过滤精度较高，但有滤材消耗。这种组合形式磁性分离器可以放置在滚筒式纸带过滤机侧面或上面，可以采用全不锈钢结构
 磁性分离器、拖链式刮板刮砂机与水力分离机组合，过滤精度稍差，无滤材消耗。
 一般轧辊磨床磨削量大，使用冷却水流量大，流量在400升/分-700升/分左右，宜使用大容积水箱起到降温冷却作用。磁性分离器表面磁力强劲，但又要下渣容易，不易造成磨床泥的淤积板结。有时可采用液体冲洗磁筒表面加速杂质的排出。

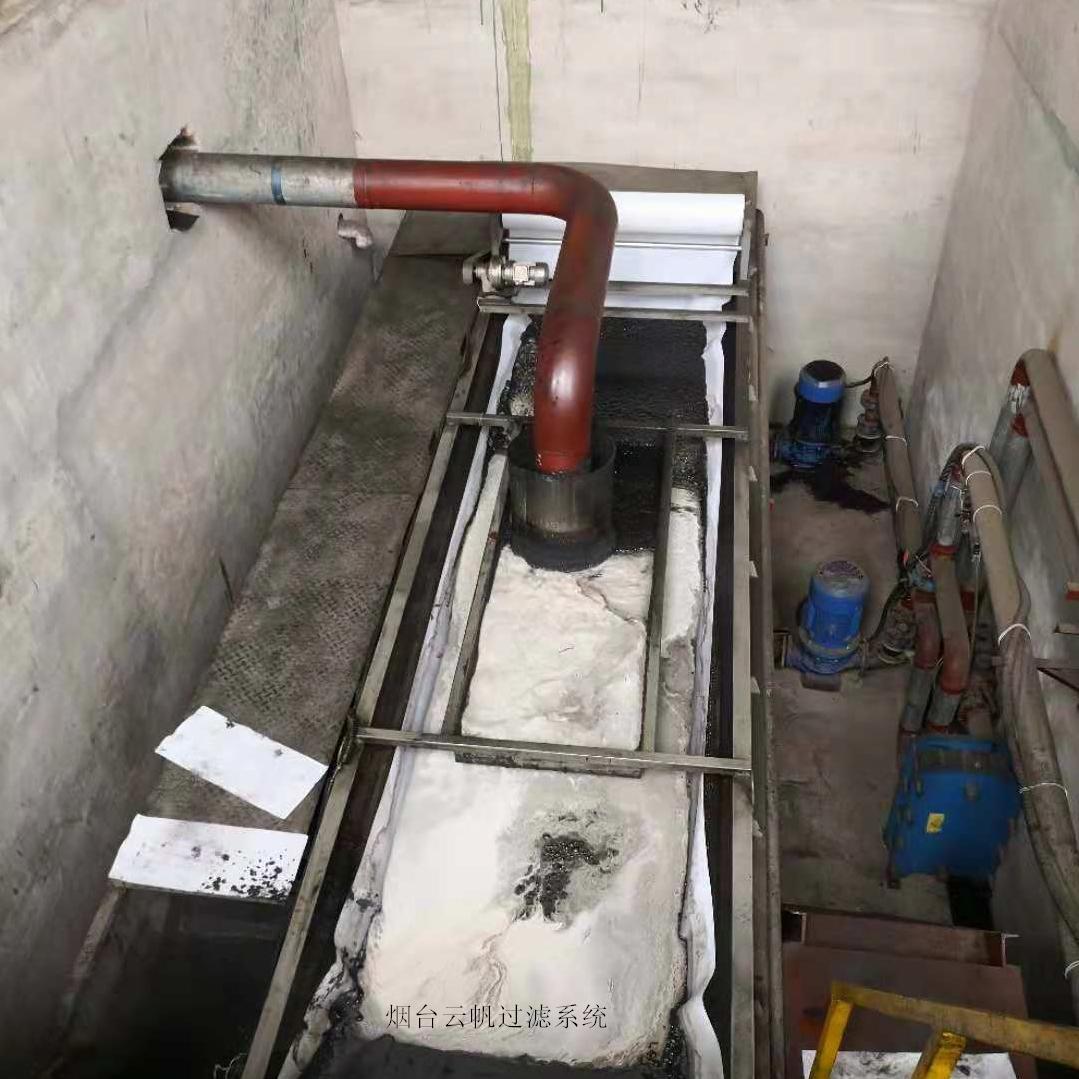

一般轧辊磨床冷却液过滤装置安置在地坑里，可以减少地面上占地空间。流程为脏冷却液经水道自然流入地坑中过滤系统，净液由高压水泵打回机床循环.

这类冷却液过滤装置常见有以下形式：

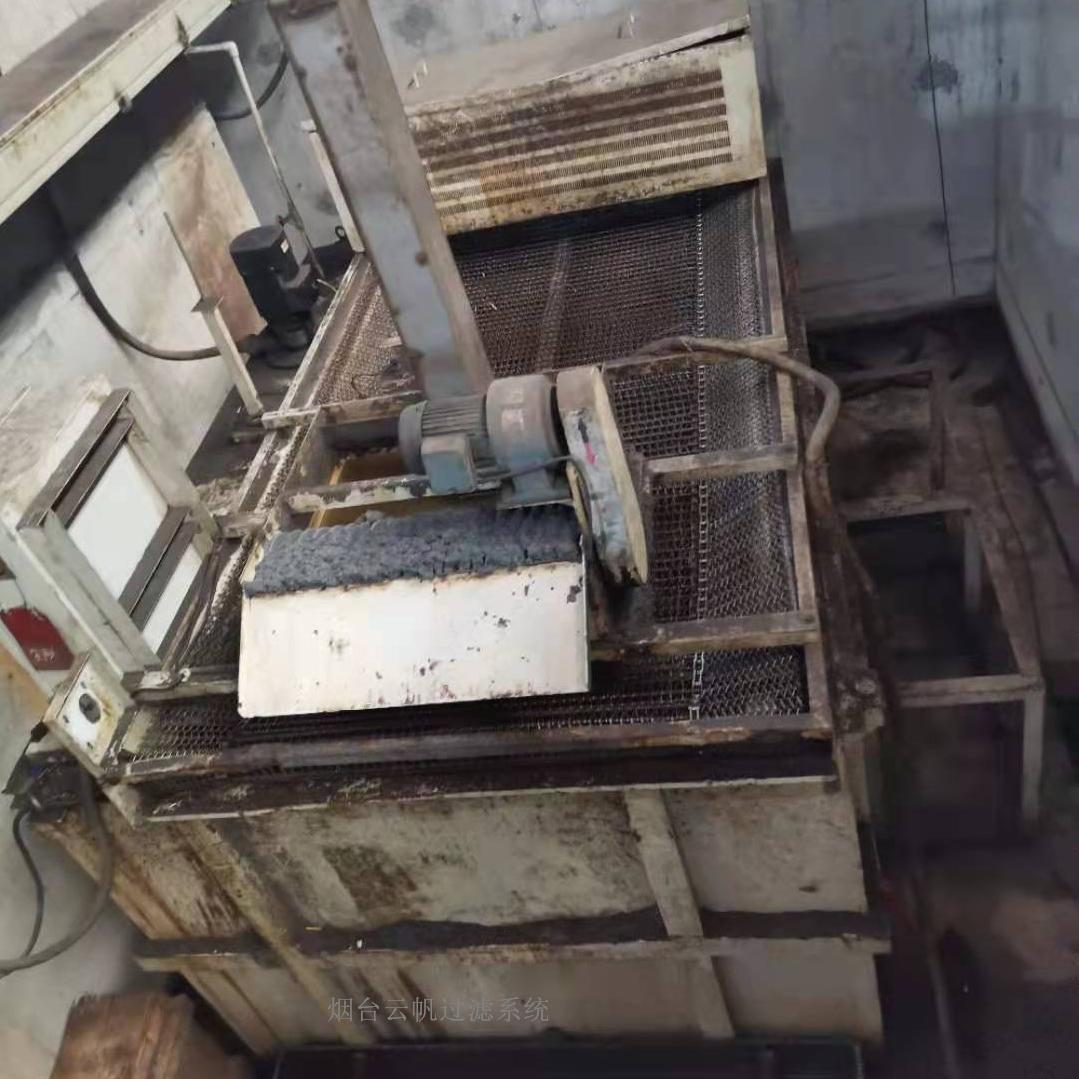

齿型磁性分离器、平床纸带过滤机、水箱、立式高压泵组合，一般齿型磁性分离器布置在平床纸带过滤机过滤面上方，二者共用一个集渣箱，水箱容积6000升，立式泵扬程30米以上，用于冷却工件，冲刷工作台及水道

磁性分离器、滚筒式纸带过滤机、水箱、水泵组合，一般磁性分离器放置在滚筒过滤机的一侧（前后或左右放置），磁性分离器下面有支架，保证磁性分离器与坐落在水箱上的滚筒过滤机有一定高度差，磁性分离器与滚筒过滤机之间采用可调软管联结。使先经过磁性分离器分离后液体自然流入滚筒过滤机。二者各有一个集渣箱。

过滤系统放置在地坑里，可以利用液体的自然流动达到收集液体的目的，但地坑里空间相对封闭比较潮湿，另外地坑深度较深，光线不好。站在地面上不宜观察到地坑里设备的异常变化。因此过滤系统部件较易锈蚀损坏。烟台云帆过滤系统公司对此类过滤系统的改造维护经验丰富，如钢铁厂轧辊磨辊间冷却液过滤系统整体更换，国外产品国产化，备件提供，过滤系统升级提高过滤精度，磁性分离器更换，纸带过滤机壳体更换，过滤纸提供等。

一般情况一整套新过滤系统经过几年的运行，输送网带会慢慢间隙变大，链条变得松垮，这就需要对网带的张紧装置进行调整，如果不及时调整，松垮的链条会导致跳齿，直至链条卡死，网带无法运行。

易损坏的部件一般为运动部件，如磁性分离器的磁辊、电机及链条. 纸带过滤机的输送网带、电机及链条、接近开关。以及输送网带张紧调整等。这些零件的成本都不高，但这些零件损坏后会导致整套过滤系统无法有效运行，因此及时维护修理可以达到花小钱办大事的目的。
