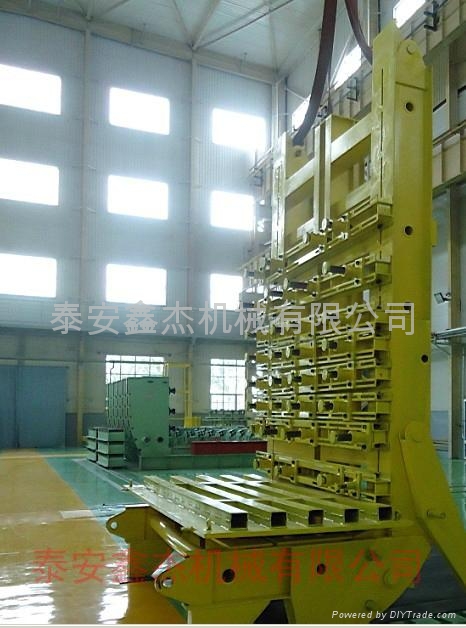

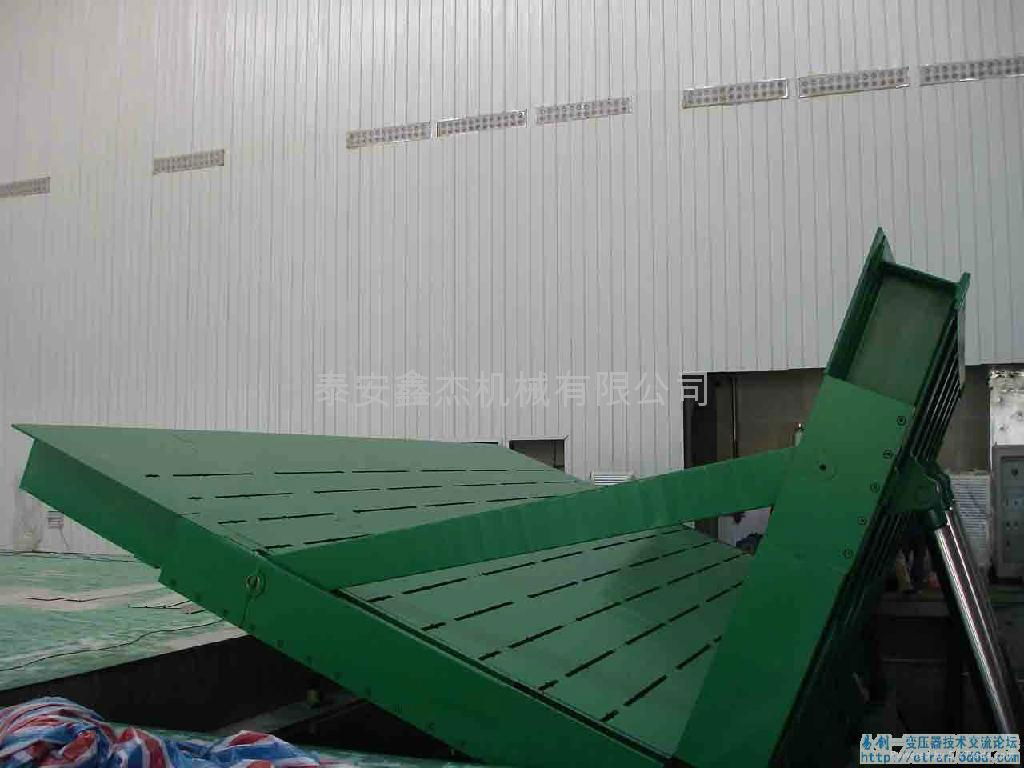

鐵芯疊裝翻轉台、鐵芯翻轉架、鐵心翻轉台、鐵心疊裝台、翻轉台
1、 主要構成:
(1)翻轉台部分: 工字型平台﹑齒形翻轉梁﹑翻轉座﹑定位方梁﹑支腿﹑銷軸。
(2)排鐵附件:工字支撐﹑水平支撐、調平千斤頂﹑快速夾。
(3)專用吊具:吊梁﹑吊梁支架
2、設備特點:
(1)積木式組合結構,根據鐵芯窗口尺寸組對,不受窗口尺寸多樣化限制,適應性強。
(2)不需專門地坑和基礎,僅在地面設置一條定位槽,不占用作業空間,經濟性好。
(3)翻轉能力強,除使用車間行車外,不需另外能源。從而節約能源,減少輔助設備投資、基礎投資,具有良好的性能價格比。
(4)便於實施不排上鐵軛工藝,由於積木式組合結構沒有固定大平台的限制,可以根據需要安放排鐵定位裝置、鐵心擺放台等輔助工裝,給工藝的實現和綜合能力帶來極大方便和排鐵的高效率。
(5)便於在臥放時使用絲帶拉緊裝置綁紮鐵芯,省卻起立時用輔助夾件。
(6)翻轉安全平穩,同步性好,鐵芯無變形,可靠性高。
(7)中心距可調,台面尺寸按照客戶要求設計。
(8)翻轉時台面整體變形量小於3mm,疊裝台與翻轉梁的垂直度在翻轉前後均小於2mm。
(9)使用國際先進的設計軟件進行有限元分析保証了足夠的強度和剛度。採用熱軋型鋼或者低碳鋼焊接式結構,為保証平面度,關鍵位置採用機械加工。對於焊接式結構還要進行時效處理。縱樑上裝有翻轉支腿,在鐵芯90°翻轉后打開支腿可以防止鐵芯不穩定翻到。
3. 應用範圍:
(1)對排上鐵軛工藝和不排上鐵軛工藝均適用。
(2)適用於:三柱鐵芯(三組平台)﹑五柱鐵芯(五組平台) 和排鐵。
4、產品規格:
按承載能力劃分:250噸、180噸、130噸、100噸、80噸、60噸、35噸。
