型號: | - |
---|---|
品牌: | - |
原產地: | 中國 |
類別: | 電子、電力 / 其它電力、電子 |
標籤︰ | 鐵心翻轉台 , 鐵心疊裝台 , 疊裝翻轉台 |
單價: |
¥60000
/ 件
|
最少訂量: | 1 件 |

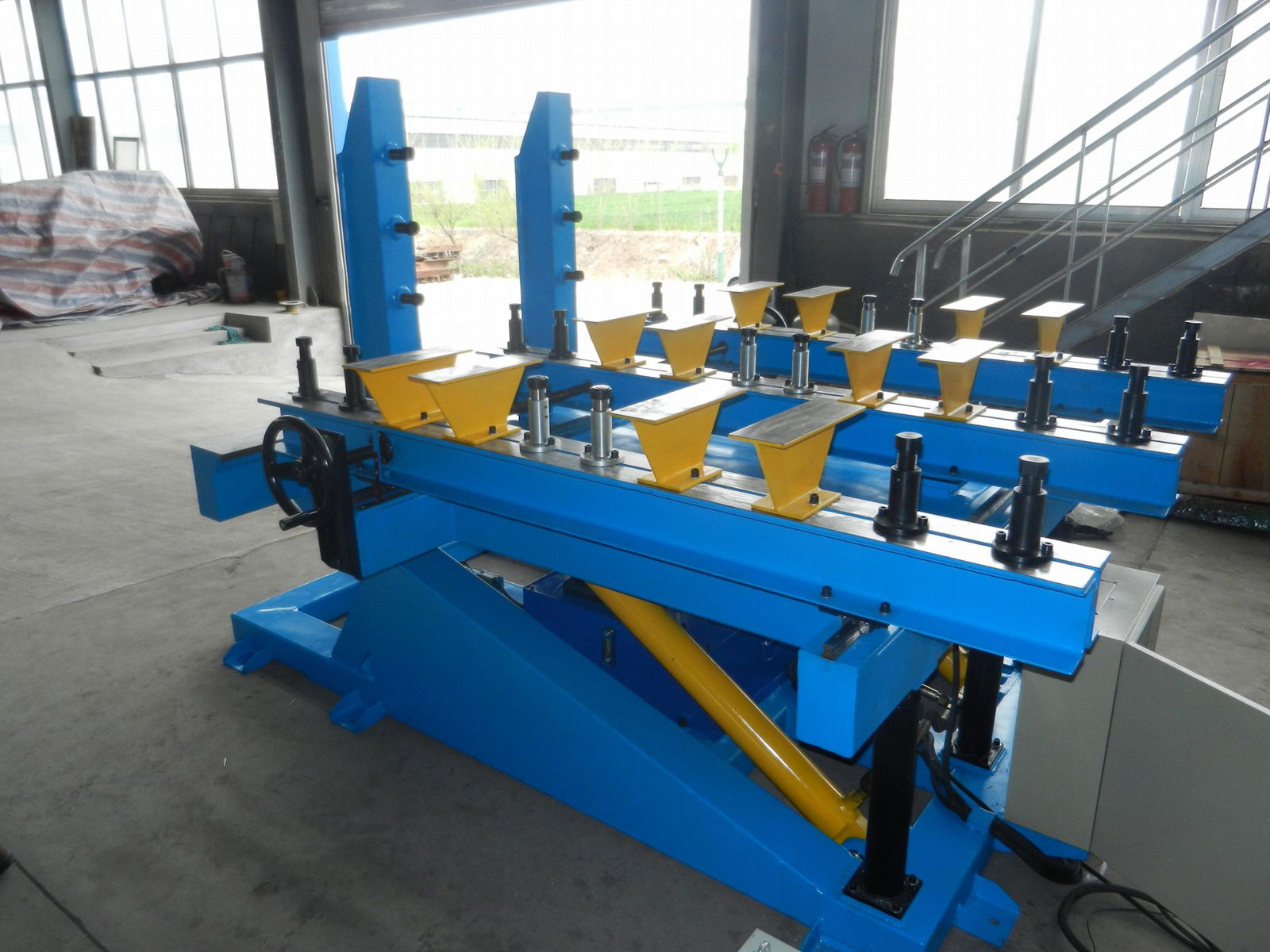

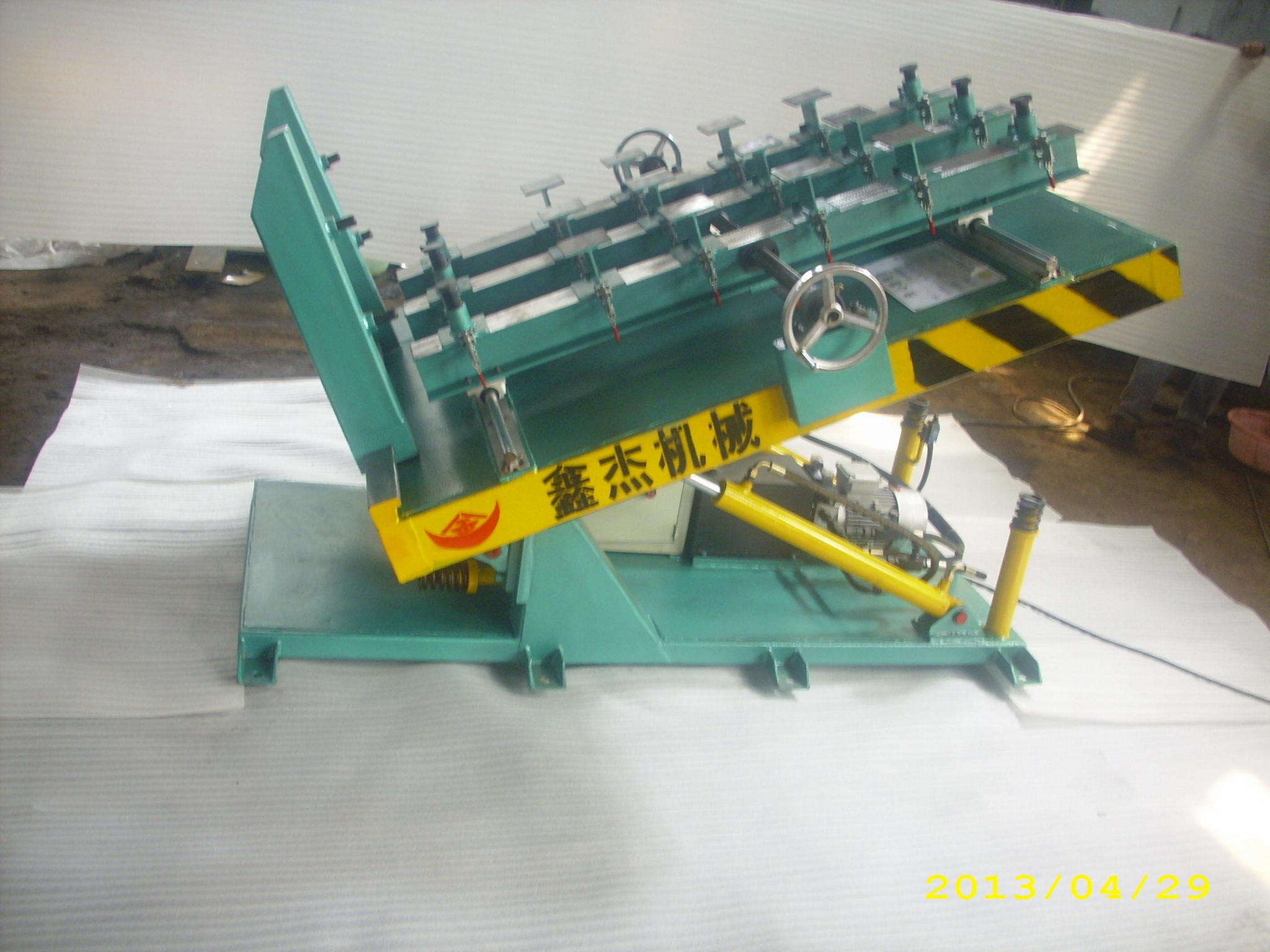

主要構成:
(1)翻轉台部分: 工字型平台﹑齒形翻轉梁﹑翻轉座﹑定位方梁﹑支腿﹑銷軸。
(2)排鐵附件:工字支撐﹑水平支撐、調平千斤頂﹑快速夾。
(3)液壓元件:提供翻轉動力,主要包括液壓油缸,大型液壓站,控制閥組,集中按鈕站等
(3)專用吊具:吊梁﹑吊梁支架
1、 設備特點:
(1)積木式組合結構,根據鐵芯窗口尺寸組對,不受窗口尺寸多樣化限制,適應性強。
(2)採用油缸翻轉,翻轉更加安全平穩,同步性好,鐵芯無變形,翻轉速度任意可調,可靠性高,不占用行車,減少對行車工人的依賴程度。
(3)關鍵液壓器件(如油缸)採用榆次油研或同等級進口品牌,保証產品質量。
(4)便於實施不排上鐵軛工藝,由於積木式組合結構沒有固定大平台的限制,可以根據需要安放排鐵定位裝置、鐵心擺放台等輔助工裝,給工藝的實現和綜合能力帶來極大方便和排鐵的高效率。
(5)便於在臥放時使用絲帶拉緊裝置綁紮鐵芯,省卻起立時用輔助夾件。
(6) 小型液壓翻轉台採用整體式結構,無需地基,安裝移動方便。大型液壓翻轉台需要地基。
(7)中心距可調,台面尺寸按照客戶要求設計。
(8)翻轉時台面整體變形量小於2mm,疊裝台與翻轉梁的垂直度在翻轉前後均小於2mm。
(9)使用國際先進的設計軟件進行有限元分析保証了足夠的強度和剛度。採用熱軋型鋼或者低碳鋼焊接式結構,為保証平面度,關鍵位置採用機械加工。對於焊接式結構還要進行時效處理。縱樑上裝有翻轉支腿,在鐵芯90°翻轉后打開支腿可以防止鐵芯不穩定翻到。
3. 應用範圍:
(1)對排上鐵軛工藝和不排上鐵軛工藝均適用。
(2)適用於:三柱鐵芯(三組平台)﹑五柱鐵芯(五組平台) 和排鐵。
4、產品規格:
按承載能力劃分:5~~100噸。
