一、結構簡介

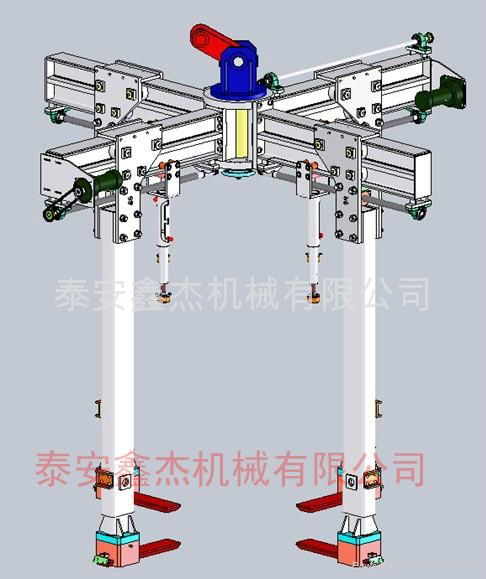

線圈吊具（十字吊具）由吊梁﹑吊腿﹑吊腳調整三大部分組成。

 吊梁：吊腿懸挂基座﹑吊腿伸縮機構安裝基座，吊梁夾角可在90°～60°範圍內根據要求調節。為保証了足夠的強度和剛度，使用國際先進的設計軟件進行有限元分析，完全按照吊具的國家安全標準進行設計和校核。

 吊腿：根據線圈直徑可在十字吊梁上沿水平方向調整，調整分為手動可調和電動調整兩種形式。

  吊腳：在吊臂的下端的導向槽中根據線圈的幅向厚度可沿水平方向調整。

　壓杆：吊梁上帶有四根向下的壓杆用於軸向壓緊線圈。壓杆上帶有快速調整和精確微調機構。

二.使用概述：

　吊運線圈時先將吊腳水平移動與吊腿內側對齊：將吊腿在吊梁上根據尺寸標尺調整至接近線圈直徑（略大於線圈直徑30～50ｍｍ）。將吊梁起吊至線圈高度以上，並沿線圈外側母線下落。

  將吊腳沿水平方向向中心推入至線圈內壁，並鎖緊吊腳，行車起吊將線圈吊起。起吊完成后，拉回吊腳，將吊具起升脫離線圈。
