不鏽鋼攪拌罐

不鏽鋼攪拌罐
型號:JBG
品牌:浙航
原產地:中國
類別:工業設備 / 食品飲料和糧食加工機械
標籤︰攪拌罐 , 不鏽鋼攪拌罐 , 攪拌不鏽鋼罐
單價: ¥5180 / 台
最少訂量:1 台

產品描述

  1. 容積大小100L200L300L500L600L800L1000L1500L2000L
  2. 材質:不鏽鋼304316L
  3. 類型:不鏽鋼攪拌罐、貯液罐、暫存罐、混料罐;
  4. 罐體:單層304不鏽鋼,內表面鏡面拋光處理,粗糙度Ra0.4µm
  5. 上蓋:為兩扇可開式活動蓋,便於清洗,內外表面鏡面拋光處理(粗糙度Ra0.4µm)
  6. 支腳:可調,出料口高度可調;
  7. 攪拌轉速15120r/min(定速)
  8. 攪拌槳形式:框式、錨式、槳葉式、渦輪式等(按工藝要求)。(文后說明)
  9. 攪拌器安裝方式:通常自攪拌釜頂部中心垂直插入釜內,有時也採用側面插入,底部伸入或側面伸入方式。應依據不同的攪拌要求選擇不同的安裝方式。
  10. 不鏽鋼攪拌罐結構:攪拌罐體、攪拌罐蓋、攪拌器、支承、傳動裝置、軸封裝置等組成,
  11. 配置:可根據工藝要求配置加熱裝置或冷卻裝置。
  12. 連接方式:攪拌罐體與攪拌罐蓋可採用法蘭密封聯結或焊接聯結。接口:採用國際通用標準ISO快裝卡盤式,
  13. 孔徑等設計:攪拌罐體與攪拌罐蓋可根據工藝要求開進料、出料、觀察、測溫、測壓、蒸汽分餾、安全放空等工藝管孔;
  14. 軸封裝置:可採用機封或填料、迷宮密封等多種形式(根據用戶需要確定)



不鏽鋼攪拌罐技術參數:

公稱容積

300L

400L

500L

600L

800L

1000L

1500L

2000L

3000L

筒體直徑(mm)

Φ800

Φ800

Φ900

Φ1000

Φ1000

Φ1000

Φ1200

Φ1300

Φ1600

筒體高度(mm)

600

800

800

800

1000

1220

1220

1500

1500

電機功率(kw)

0.55

0.55

0.75

0.75

0.75

0.75

1.5

2.2

3

攪拌轉速(rpm)

36/

工作壓力

≤0.09Mpa

工作溫度

100

 注:

1、圖表中的公稱容積、尺寸等參數為標準配置,如客戶另有要求,請提出。

2、夾層工作壓力≤0.09Mpa如客戶有特殊要求可按要求定做

3、選型需提供的工藝參數:物料性質、工作壓力、工作溫度、特殊要求等。

4、文件支持:可提供設備結構尺寸圖紙(PDF)、使用說明書等。

技術要求:

按使用功能要求,分別採用如下標準設計、製造、檢驗。

A、《藥品生產質量管理規範(1998年修訂版)》第四章第31-37條款。

B、《鋼制壓力容器(GB150-1998)》。

C、《鋼制焊接常壓容器(JB/T4735-1997)》。

D、《食品機械安全衛生(GB16798-1997)》。



攪拌器又被稱作葉輪或槳葉,它是攪拌設備的核心部件。根據攪拌器的攪拌釜內產生的流型,攪拌器基本上可以分為軸向流和徑向流兩種。

攪拌器通常自攪拌釜頂部中心垂直插入釜內,有時也採用側面插入,底部伸入或側面伸入方式。應依據不同的攪拌要求選擇不同的安裝方式。

A.旋槳式攪拌器:由23片推進式螺旋槳葉構成,工作轉速較高,葉片外緣的圓周速度一般為515m/s。旋槳式攪拌器主要造成軸向液流,產生較大的循環量,適用於攪拌低粘度 (<2Pa·s)液體、乳濁液及固體微粒含量低於10%的懸浮液。攪拌器的轉軸也可水平或斜向插入槽內,此時液流的循環迴路不對稱,可增加湍動,防止液面凹陷。

B.渦輪式攪拌器:由在水平圓盤上安裝24片平直的或彎曲的葉片所構成。槳葉的外徑、寬度與高度的比例,一般為20:5:4,圓周速度一般為 38m/s。渦輪在旋轉時造成高度湍動的徑向流動,適用於氣體及不互溶液體的分散和液液相反應過程。被攪拌液體的粘度一般不超過25Pa·s

C.槳式攪拌器:有平槳式和斜槳式兩種。平槳式攪拌器由兩片平直槳葉構成。槳葉直徑與高度之比為 410,圓周速度為1.53m/s,所產生的徑向液流速度較小。斜槳式攪拌器的兩葉相反折轉45°60°,因而產生軸向液流。槳式攪拌器結構簡單,常用於低粘度液體的混合以及固體微粒的溶解和懸浮

D.錨式攪拌器:槳葉外緣形狀與攪拌槽內壁要一致,其間僅有很小間隙,可清除附在槽壁上的粘性反應產物或堆積于槽底的固體物,保持較好的傳熱效果。槳葉外緣的圓周速度為0.51.5m/s,可用於攪拌粘度高達 200Pa·s的牛頓型流體和擬塑性流體(見粘性流體流動。唯攪拌高粘度液體時,液層中有較大的停滯區。

E.螺帶式攪拌器:螺帶的外徑與螺距相等,專門用於攪拌高粘度液體(200500Pa·s)擬塑性流體,通常在層流狀態下操作。

F.磁力攪拌器:數字式加熱器帶有一個閉路旋鈕來監控與調節攪拌速度。 微處理器自動調節馬達動力去適應水質、粘性溶液與半固體溶液。

G.磁力加熱攪拌器:數字式加熱攪拌器帶有可選的外部溫度控制器,他們還可以監控與控制容器中的溫度。

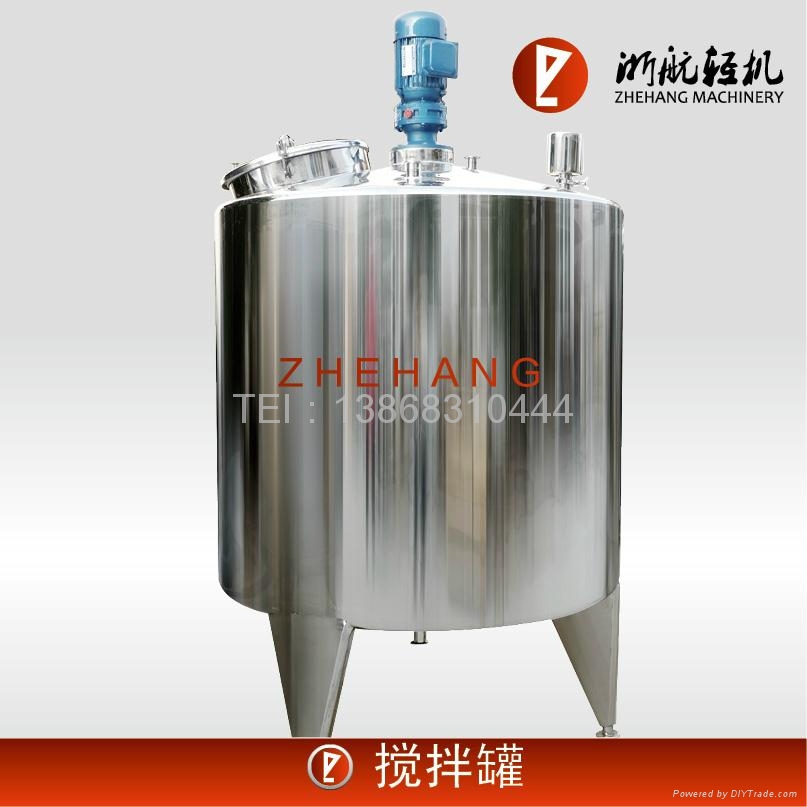

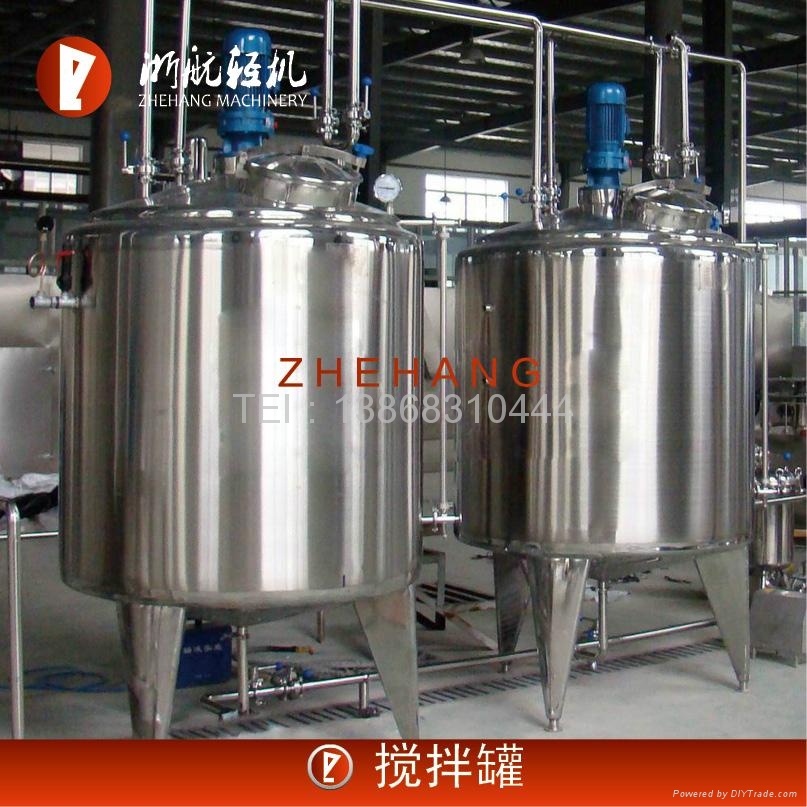

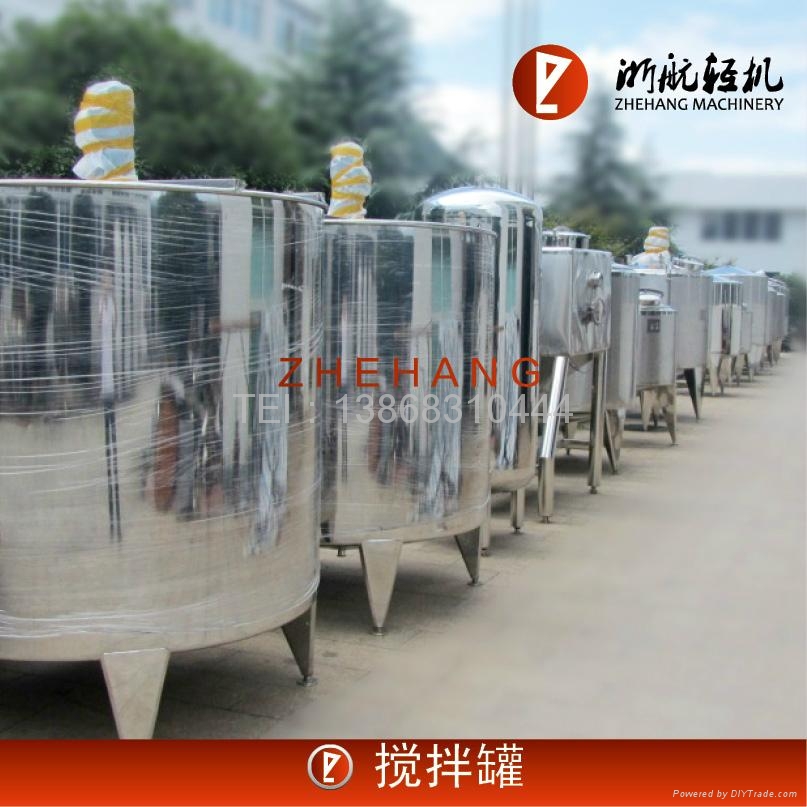

不鏽鋼攪拌罐 1不鏽鋼攪拌罐 2不鏽鋼攪拌罐 3不鏽鋼攪拌罐 4不鏽鋼攪拌罐 5
