320240帶字庫液晶模塊 RA8806控制

320240帶字庫液晶模塊 RA8806控制
型號:CH320240B
品牌:川航電子
原產地:中國
類別:電子、電力 / 電子元器件 / 顯示器件
標籤︰液晶模塊廠家 , 320240液晶屏價格 , 320240帶字庫液晶模塊
單價: ¥199 / 片
最少訂量:199 片

產品描述

 CH320240B是深圳市川航電子科技有限公司專業研發的一款COB工藝的5.7寸面板,易操作,功能最強大的中文字庫液晶顯示模塊,帶中文字庫320240,320240中文字庫,320240液晶屏,320240液晶模塊,LCD320x240,由RA8806主控,有白底黑字,藍底白字2種效果,歡迎來電洽談.



一:CH320240B-中文字庫液晶模塊(COB工藝)







  邊框掃描顯示

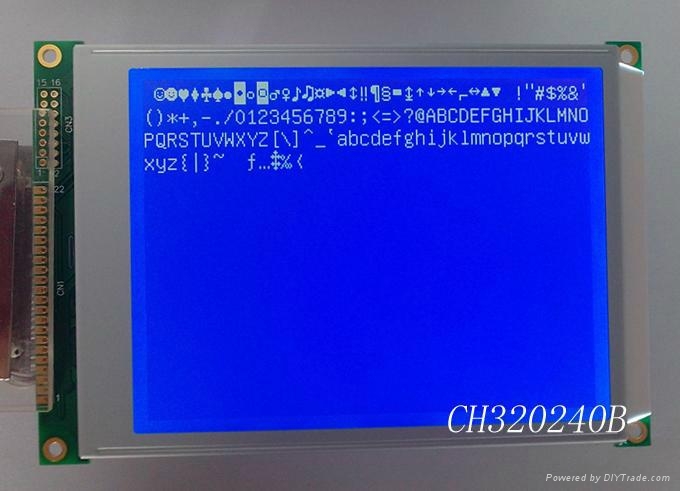

  內部ascii碼顯示

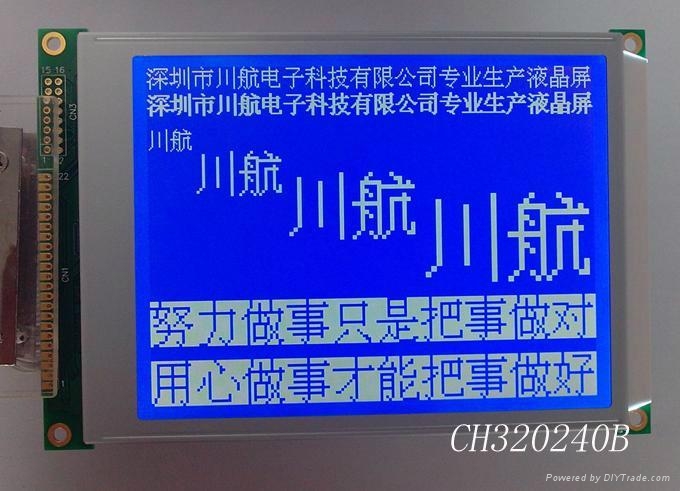

  直接調用字庫顯示+加粗顯示+(1-4倍放大顯示)+反白顯示







 雙圖層顯示



 二:參數說明

       產品型號:CH320240B(COB工藝)

       外形尺寸:160.0 x 109.0 x 10.5 mm

       顯示區域:118.2 x 89.5 mm

       點尺寸:0.35 x 0.35 mm

       顯示方式:藍底白字/白底黑字

       驅動方式:5V/3.3V(注:每款屏同時只能支持一種電壓)

       控制器:RA8806

       封裝形式:貼片封裝(COB工藝)

       工作溫度:-20度 至 +70度

       存儲溫度:-30度 至 +80度





三:320240中文字庫液晶顯示屏外形尺寸圖:







四:320240中文字庫接口定義:







 五:320240中文字庫液晶顯示屏接線圖:







320240帶字庫液晶模塊 RA8806控制 1320240帶字庫液晶模塊 RA8806控制 2320240帶字庫液晶模塊 RA8806控制 3320240帶字庫液晶模塊 RA8806控制 4
