240128不帶字庫液晶模塊

240128不帶字庫液晶模塊
型號:CH240128C
品牌:川航電子
原產地:中國
類別:電子、電力 / 電子元器件 / 顯示器件
標籤︰不帶字庫240128液晶屏 , 240128液晶模塊 , 240128液晶屏廠家
單價: ¥130 / 片
最少訂量:1 片

產品描述

  CH240128C-1系列點陣繪圖型液晶顯示模塊(LCM)採用240x128點陣液晶顯示屏(LCD)與低功耗LED背光組成,是一款4.9寸的240128液晶屏。內置T6963C控制器,全屏可顯示8排漢字,每排顯示15個(16X16點陣)漢字,可完成圖形方式,文本方式以及圖形與文本混合顯示。Intel8080系列微處理器接口,可與MCU單片機直接連接,廣氾應用於各類儀器儀表與電子設備上。有白底黑字,藍底白字,黃底黑字3種效果,歡迎來電洽談.



聯繫人:王猛         TEL:18813672569



一:T6963C控制240128液晶屏藍屏顯示效果











                           掃描點顯示方框+調用內部ASCII碼





此界面程序功能:

•一個生成的8x16點陣ASCII字庫文件;

•一個生成0-9數字的16X16點陣的ASCII;

•一個生成的16x16點陣漢字字庫文件;

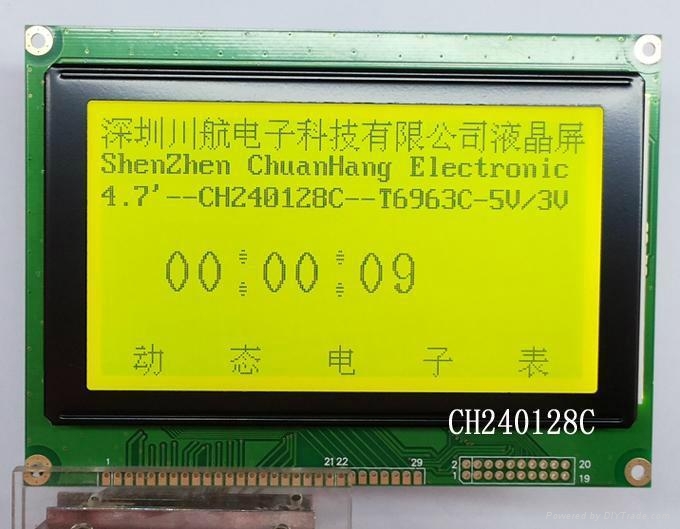

•最重要一點,用51單片機定時器中斷顯示了一個動態的時鐘。









圖片顯示+調用內部ASCII碼

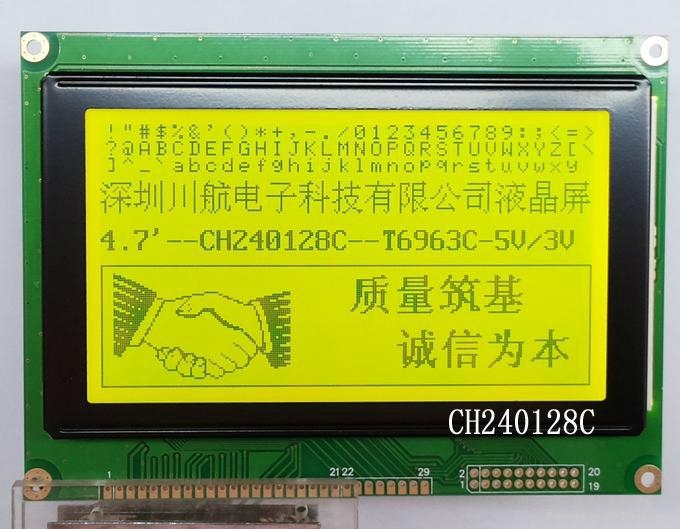

240128黃綠屏顯示效果:

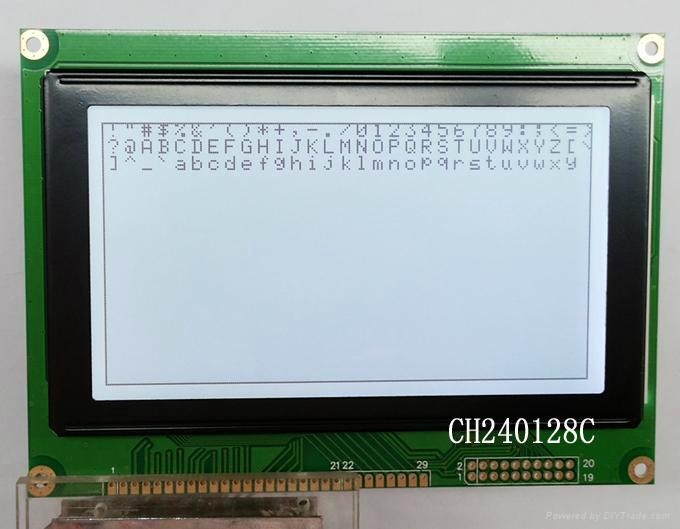

240128灰白屏顯示效果













二:LCD240x128液晶模塊參數說明

     產品型號:CH240128C-1

     外形尺寸:144.0 x 104.0 x 12.7 mm

     顯示區域:114.0 x 64.0 mm

     點尺寸:0.40 x 0.40 mm

     顯示方式:藍底白字/白底黑字/黃底黑字

     驅動電壓:5V/3.3V(注:每款屏同時只能支持一種電壓)

     控制器:T6963C

     封裝形式:貼片封裝

     工作溫度:-20度 至 +70度

     存儲溫度:-30度 至 +80度





三:不帶字庫240128液晶顯示屏外形尺寸圖:







四:CH240128C液晶屏接口定義:















五:240128液晶模塊接線圖:





240128不帶字庫液晶模塊 1240128不帶字庫液晶模塊 2240128不帶字庫液晶模塊 3
