CH19264A點陣繪圖型液晶顯示模塊(LCM)採用192x64點陣液晶顯示屏(LCD)與低功耗LED背光組成。使用三個KS0108B及其兼容控制驅動器作為列驅動,同時使用KS0107B作為行驅動，內藏64x64=4096位顯示RAM，8位並行數據接口，直接與6800系列微處理器接口相聯，廣氾應用於各類儀器儀表上。有白底黑字,藍底白字，黃底黑字3種效果,歡迎來電洽談.

聯繫人:王猛   TEL:18813672569

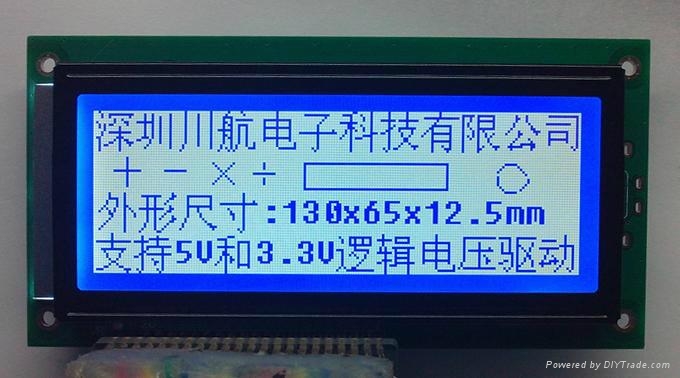

一：CH19264A液晶模塊 藍屏顯示效果







此界面程序功能：

•用描點的方式顯示方框;

•一個生成的8x16點陣ASCII字庫文件;

•一個生成的16x16點陣漢字字庫文件;

•最重要一點，用51單片機定時器中斷顯示了一個動態的時鐘。





此界面程序功能：

•用描點的方式顯示方框;

•一個生成的5x8點陣ASCII字庫文件;

•一個生成的8x16點陣ASCII字庫文件;

•一個生成的16x16點陣漢字字庫文件;





增加一副圖片顯示

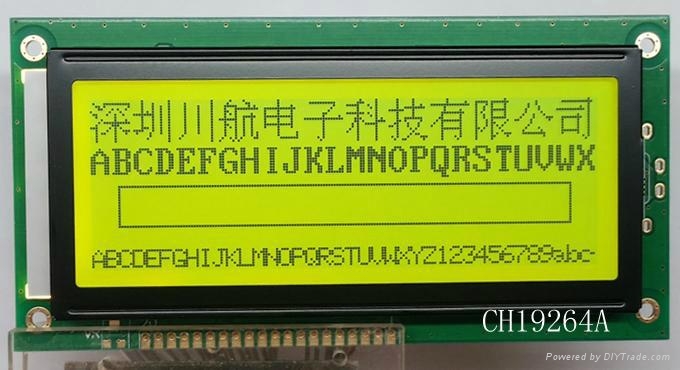

19264黃綠屏顯示效果：









19264灰白屏顯示效果：









二：19264液晶屏參數說明

     產品型號：CH19264A

     外形尺寸：130.0 x 65.0 x 12.5 mm

     顯示區域：104.0 x 39.0 mm

     點尺寸：0.458 x 0.448 mm

     顯示方式：藍底白字/白底黑字/黃底黑字

     驅動方式：5V/3.3V(注：每款屏同時只能支持一種電壓)

     控制器：S6B0108(KS0108)

     封裝形式：邦定工藝

     工作溫度：-20度 至 +70度

     存儲溫度：-30度 至 +80度





三：不帶字庫19264液晶屏外形尺寸圖：







四：19264液晶模塊接口定義：













五：19264液晶模塊接線圖：
