CH240128B-2點陣繪圖型液晶顯示模塊(LCM)採用240x128點陣液晶顯示屏(LCD)與低功耗LED背光組成，是一款雙排接口240128中文字庫液晶模塊。內置RA8806控制器,每屏可顯示8排漢字，每排顯示15個（16X16點陣）漢字, 內建聰穎的8x8 或4x8可調節長按鍵功能的鍵盤掃瞄電路； 支持水平和垂直區域卷動; 內建簡體/繁體中文（GB/BIG5）和 ASCII 字體的ROM; 支持90度、180度、270度文字旋轉顯示功能; 支持1倍到4倍字型放大（垂直和水平）; 內建512Byte字型創造內存（CGRAM）: 半型字為8x16點，全型字: 16x16點 ; 支持文字對齊功能 ; 支持4灰階顯示（灰階模式）; 支持粗體字和行與行間距設定功能 ； 支持4/8-bits 的6800/8080 MPU接口和4/8-bits LCD驅動接口,可與MCU單片機直接連接,廣氾應用於各類儀器儀表與電子設備上，有白底黑字,藍底白字，黃底黑字3種效果,歡迎來電洽談.



聯繫人:王猛,      TEL:18813672569

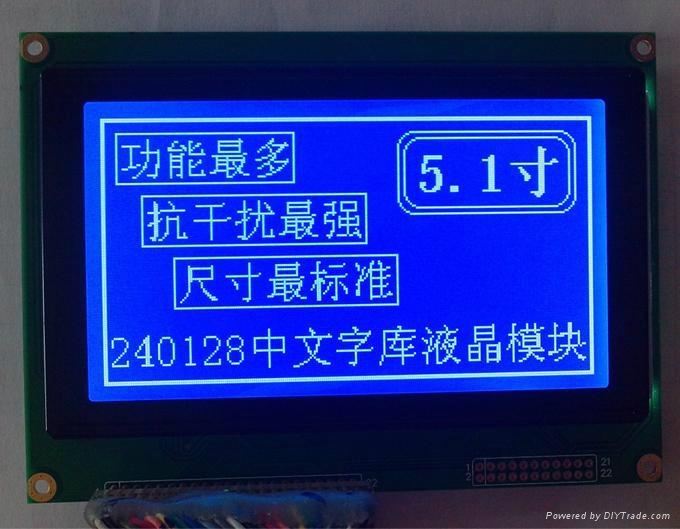

一：CH240128B中文字庫液晶模塊 顯示效果













                                                                 功能全部支持







                                                                          加粗功能







                                                                            反白

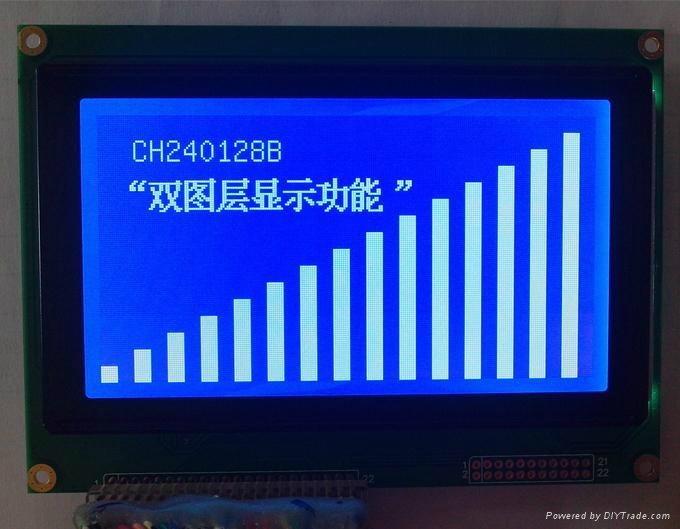

                                                         雙圖層



二：雙排接口240128中文字庫液晶屏參數說明

     產品型號：CH240128B-2(雙排接口)

     外形尺寸：144.0 x 104.0 x 12.7 mm

     顯示區域：114.0 x 64.0 mm

     點尺寸：0.40 x 0.40 mm

     顯示方式：藍底白字/白底黑字/黃底黑字

     驅動方式：5V/3.3V(注：每款屏同時只能支持一種電壓)

     控制器：RA8806

     封裝形式：貼片封裝

     工作溫度：-20度 至 +70度

     存儲溫度：-30度 至 +80度





三：240128中文字庫雙排接口液晶顯示屏外形尺寸圖：







四：240128中文字庫液晶屏接口定義：















五：240128雙排中文字庫液晶模塊接線圖：
