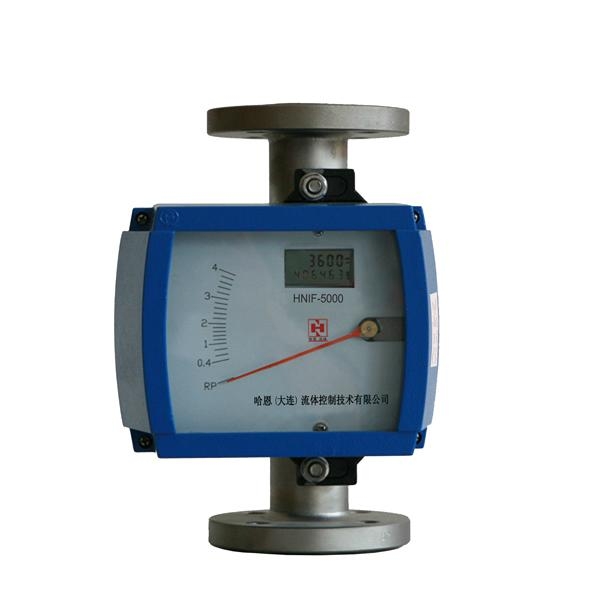

HNIF-5000金屬管轉子流量計

一、概述

HNIF-5000金屬管浮子流量計是工業自動化過程控制中常用的一種變面積流量測量儀表。它具有體積小，檢測範圍大，使用方便等特點。它可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。
智能金屬管浮子流量計有就地顯示型和智能遠傳型，帶有指針顯示瞬時流量，液晶顯示瞬時和累積流量，上、下限報警輸出，脈衝輸出，標準的二線制4 － 20mA 電流輸出，Hart 協議輸出，ModBus協議輸出等多種形式，為用戶使用提供了非常廣闊的選擇空間。另外該儀表採用先進的1 6 位微處理器及高質量工業化組件，保証了流量計在各種應用場所的優良性能。

多年來，金屬管浮子流量計的各種優良性能和可靠性，以及較好的性能價格比，廣氾受到了石油石化、鋼鐵冶金、電力、輕工、食品、製藥、水處理等行業的青睞。

二、結構與工作原理

1．結構
本系列金屬管浮子流量計執行中國JB/T 6844-1993 國家標準。產品主要由兩大部分組成:測量管和指示器。測量管包括錐管或孔板、導向器、止動器、浮子等部件，指示器包括磁隨動系統、指針、刻度盤、線路板（遠傳）等組件。

2．工作原理
被測介質自下而上流經測量管浮子時上下端產生差壓形成上升力，當浮子所受上升力大於浸在流體中浮子重量，浮子便上升，環隙面積隨之增大，環隙處流體流速迅速下降，浮子上下端差壓降低，作用於浮子的上升力隨着減小，直到上升力與浸在流體中浮子重量平衡時，浮子便穩定在某一位置，浮子位置的高低即對應着被測介質流量的大小。浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。
a、就地型：由就地指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度盤指示出此時流量大小。
b、智能遠傳型：由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動傳感磁鋼及指針，通過磁傳感器將磁場變化轉化成電信號，經A／D 變換、數字濾波、溫度補償、微處理器處理、D／A 輸出、LCD 液晶顯示，來顯示出瞬時流量及累積流量大小。
3.分型：根據測量管結構的不同，該金屬管浮子流量計分為下進上出、下進上橫出、下橫進上橫出、右進左出、左進右出、上進下出型，可根據用戶不同要求選擇不同的測量管形式，在維護和清潔方面都非常方便，在此基礎上，各種形式的測量管配上具有自主知識產權的智能金屬管浮子流量計指示器，即可構成智能金屬管浮子流量計，其中指示器已通過國家專利。

三、主要特點

適用於小口徑和低流速介質流量測量
工作可靠，維護量小，壽命長
對於直管段要求不高
較寬的流量比10:1 特殊型：20:1
雙行大液晶顯示，可同時顯示瞬時流量和累計流量，可帶背光
單軸靈敏指示
非接觸磁耦合傳動
全金屬結構，適於高溫、高壓和強腐蝕性介質
可用於易燃、易爆危險場合
可選二線制、電池、交流供電方式
多參數標定功能，帶有數據恢復，數據備份及掉電保護功能
四、主要技術參數
測量範圍:  水（20℃）1～200000 L／h
空氣（20℃，0.1013MPa）0.03 － 4000m3／h
(參見流量表，特殊流量可訂製)
量程比：   標準型10:1 特殊型20:1
精確度：   標準型1.5 遠傳型1.0 級
壓力等級： 標準型：DN15 － DN50 ≤ 4.0MPa DN80-DN200 ≤ 1.6MPa
夾套的壓力等級為1.6MPa，特殊型在選型和訂貨前應與工廠協商
壓力損失：7kPa-70kPa
介質溫度：標準型   － 80℃- ＋ 100℃;  PTFE：0℃－ 100℃
高溫型     110℃-450℃
介質粘度：DN15:η <5mPa.s(F15.1-F15.3)
η <30mPa.s(F15.4-F15.8)
DN25:η <250mPa.s
DN50-DN200:η <300mPa.s
環境溫度：遠傳型：－ 4 0℃－ +85℃（液晶不會損坏），液晶正常工作在-30℃－ +80℃
就地指針型：－ 40℃－ +100℃
連接形式：標準型：標準DIN2501 標準法蘭
特殊型：  戶指定的任意標準法蘭或螺紋
電纜接口：隔爆型為1/2NPT 內螺紋，其它M20 ＊ 1.5 內螺紋
供電電源：標準型：24VDC 二線制4 － 20mA（12VDC － 32VDC）
報警型：24VDC 四線制4 － 20mA（18VDC － 28VDC）
交流型：85 － 265VAC 50Hz
電池型：3.6V@7.5AH 鋰電池，可連續使用三年
負載特性：二線制：RLmax=50*(電源電壓-12)Ω =600 Ω @24V
多線制：最大負載電阻為5 0 0 Ω
報警輸出：上限或下限瞬時流量報警
干簧管開關量報警（觸點容量1A@30VDC）
繼電器輸出（觸點容量1A@30VDC 或0.25A@250VAC 或0.5A@125VAC）
脈衝輸出：累積脈衝輸出，最小間隔50 毫秒（集電極開路輸出，最大帶載100mA@30VDC，內部阻抗100 Ω）
液晶顯示：瞬時流量顯示數值範圍：0 － 50 0 0 0 (可帶小數點)
累積流量顯示數值範圍：0 － 99999 999(可帶小數點)自動復位
防護等級：IP65
防爆標誌：本安型Exia Ⅱ CT5 証號：CE062002，隔爆型Exd Ⅱ BT6 証號：CE051423
儀表安裝高度：DN15-DN200 標準型垂直高度250mm，＞ DN80 口徑高壓型儀表高度350mm
