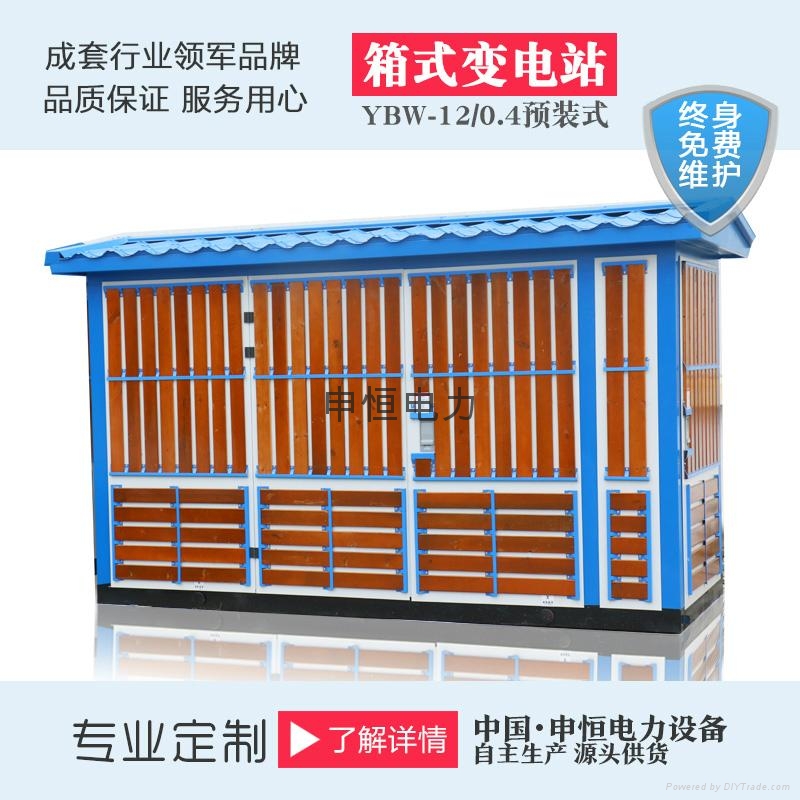

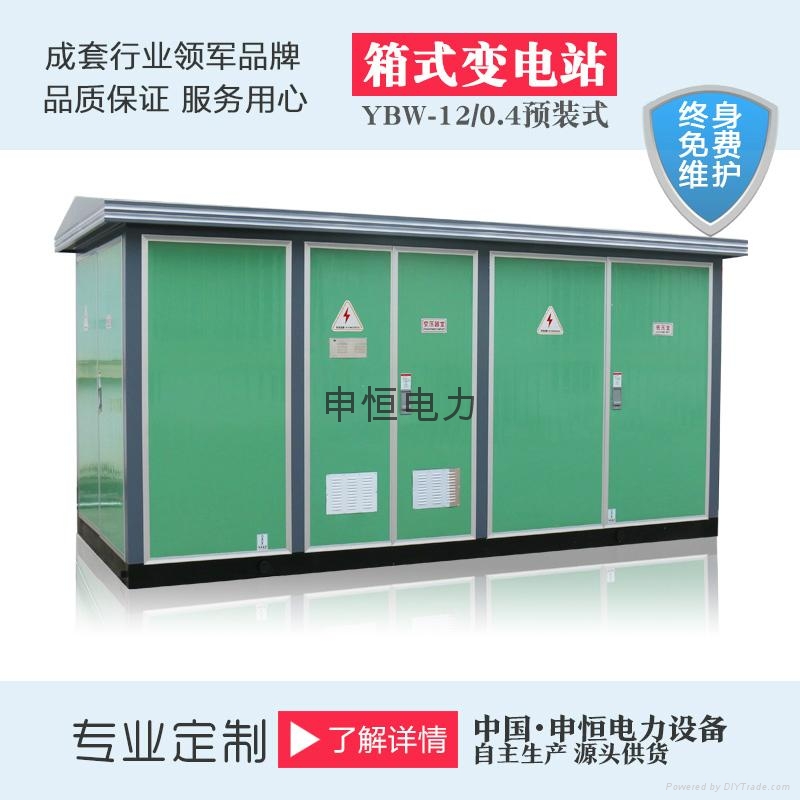

歐式變電站特點：

歐式箱變中，變壓器既可選用油浸式變壓器，也可採用干式變壓器，但由於干式變壓器價格較高，所以在用戶沒有特別要求的情況下，應首選油浸式變壓器、以降低製造成本。變壓器容量一般在100-1250KVA為宜，最大不應超過1600KVA。

歐式變電站用途：

城市電網改造、住宅小區、高層建築、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設施等戶內外場所。

預裝式變電站使用條件：

1.海拔高度不超過1000m;

2.環境溫度：-25-+40攝氏度；

3.相對濕度：日平均值不大於95%，月平均值不大於90%；

4.安裝場所：無火災、爆炸危險、導電塵埃、化學腐蝕性氣體及劇烈震動的場所，若超出以上條件時，用戶可與我公司協商。

戶外變電站功能及其特點：

1.高壓開關設備、變壓器、低壓開關設備三位一體，成套性強；

2.高、低壓保護完善，運行安全可靠，維護簡單；

3.佔地少，投資省、生產週期短、移動方便；

4.接線方案靈活多樣；

5.結構獨特：獨特蜂窩式結構雙層（復合板）外殼牢固，隔熱又散熱通風、美觀、防護等級高，外殼材料有不鏽鋼欽合金、鋁合金、冷軋板、彩鋼板可選；

6.型式多樣：通用型、別墅型、緊湊型等多種樣式；

7.高壓環網櫃內可裝配網自動化終端（FTU)實現短路及單相接地故障的可靠檢測，具備“四遙”功能，便於配網自動化升級。

運輸、安裝及維護

1.運輸

1）出廠的變電站應按油箱中油位計指示注滿25#（或45#）變壓器油。運輸和裝卸時，不准倒置和翻轉，不得撞擊零件，不准強烈震動。

2）變電站在吊裝移位時應特別注意，起吊鉤應購在油箱的吊鉤上，要緩緩起吊，以免鋼絲繩將變電站表面油漆損傷，甚至引起整台變電站重心偏移、傾斜、跌落。

2.安裝

1）變電站在現場安裝時，應注意櫃體表面油漆的保護，不允許氣壓表、油位計、插入式熔斷器的手柄和絕緣套管元件有碰撞、裂痕等，螺釘無鬆動。

2）將變電站外部、櫃門內、絕緣套管表面的塵埃、污物清除乾淨。

3）檢查變電站的銘牌數據、產品合格証是否與訂貨單相符，並根據裝箱單檢查文件、備件是否遺漏。

4）變電站電纜進出線土建圖見附件。

3.維護

出廠的產品已經過嚴格的裝配調整、在安裝時不需要重新拆卸，以免影響性能，維護僅限於下列情況：

1）每年進行一次變壓器油抽樣分析；

2）發現油位降低應及時補充，油的牌號與箱體中的油相同；

3）熔斷器熔斷後應查明原因，更換熔芯時應注意其規格型號應與原規格型號相同。

驗收、投運前的試驗

1）開箱后，檢查文件和附件是否齊全；

2）油位計指示的油位是否符合產品規定；分接開關是否處於正確檔位；

3）對負荷開關進行順時針、逆時針操作，各進行四次，應與“據分、據合”等不正常現象；

4）高低壓側直流電阻的測量；

5）變壓器變比的測量；

6）絕緣電阻的測量及工頻耐壓試驗（按出廠時的80%）

出廠資料

我司供貨時會提供下列文件附件

1）發貨清單

2）產品合格証及出廠試驗報告

3）使用說明書

4）有關電氣圖紙

5）主要原件說明書

6）櫃門鑰匙，操作手柄及合同單規定的備品備件

訂貨須知

訂貨時應向我司提供以下資料：

1）產品型號、數量；

2）變壓器型號、容量；

3）變壓器油（25#，45#，高燃點油）；

4）高低壓側一次接線方案及主要元件參數；

5）高壓進線電纜截面；

6）所需的備件

​銷售區域：大陸、中東、非洲。

變壓器：

智能型一體化變電站選用低損耗、油浸式、全密封S9、S10、S11系列變壓器，也可選用樹脂絕緣或NOMEX紙絕緣環保型干式變壓器，底部可配有小車，變壓器可方便的進出。

高壓側：

智能型一體化變電站高壓一般採用負荷開關-熔斷器組合電器保護，熔斷器-相熔斷後，三相聯動脫扣，負荷開關有壓氣式、真空、六氟化硫等型式可選，可配電動操作機構，實現自動化升級；熔斷器為高壓限流熔斷器，帶撞擊器，動作可靠，開斷容量大。

低壓側：

低壓側主開關採用萬能式或智能型斷路器，選擇性保護；出線開關櫃選用新型塑殼體積小、飛弧短，最多可達30迴路；智能型自動跟蹤無功補償裝置，有接觸器和無觸點兩種投切方式供用戶選用。

負荷開關技術參數：

序號	名稱	單位	FN12-12負荷開關	FZM12-12真空負荷開關
1	額定電壓	KV	10
2	最高工作電壓	KV	12
3	額定頻率	HZ	50
4	額定電流	A	630
5	額定開斷負荷電流	A	630
6	熱穩定電流（有效值）	KA/S	20/2	20/4
7	動穩定電流	KA	50	50
8	短路關合電流（峰值）	KA	50	50
9	滿負荷開斷次數	次	20	10000
10	機械壽命	次	2000	10000
11	1min工頻耐壓（相間及對地）	KV	42	42
12	雷電衝擊電壓（相間及對地）	KV	75	75

高壓熔斷器技術參數：

序號		額定電壓（KV)	開斷電流（A)	開斷電流（KA)	熔體額定電流（A)
英國型號	國內型號
SDL*J		12	40	31.5	6.3,10,16,20,25,31.5,40
SFL*J	XRNT-12	12	100	31.5	50,63,71,80,100
SKL*J		12	125	31.5	125
