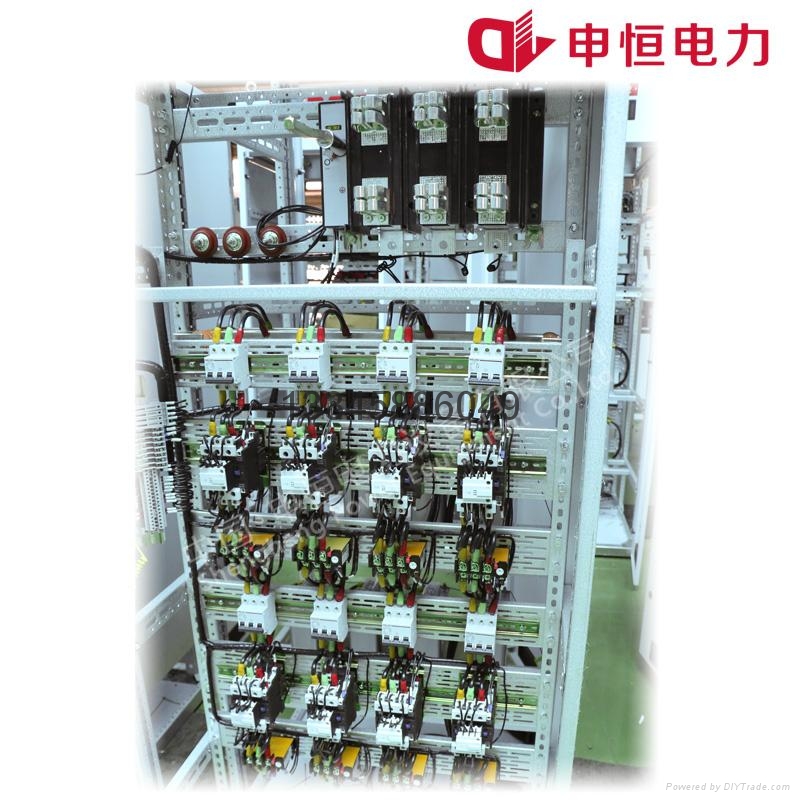

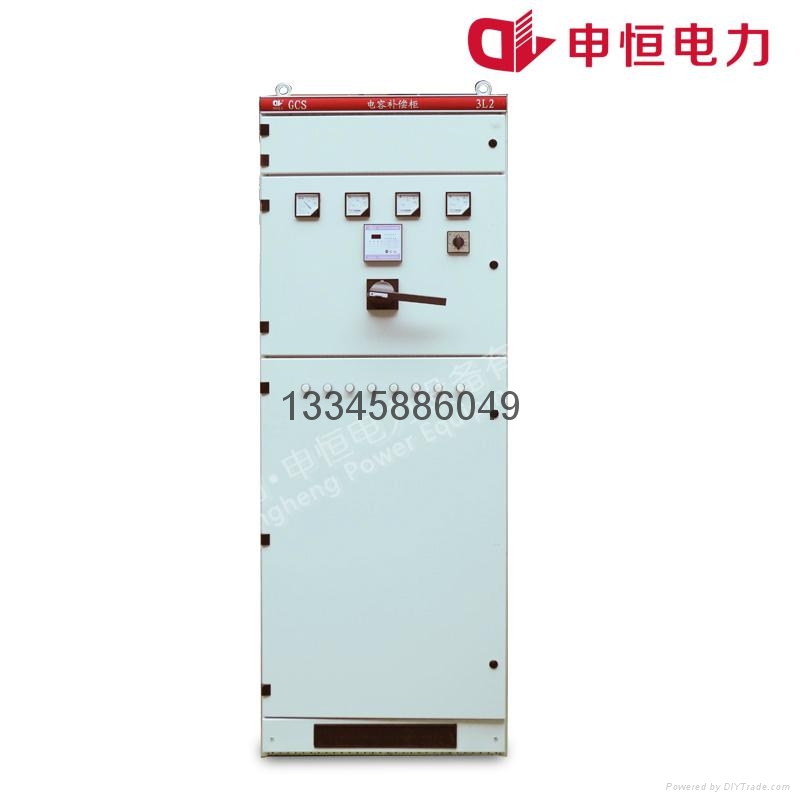

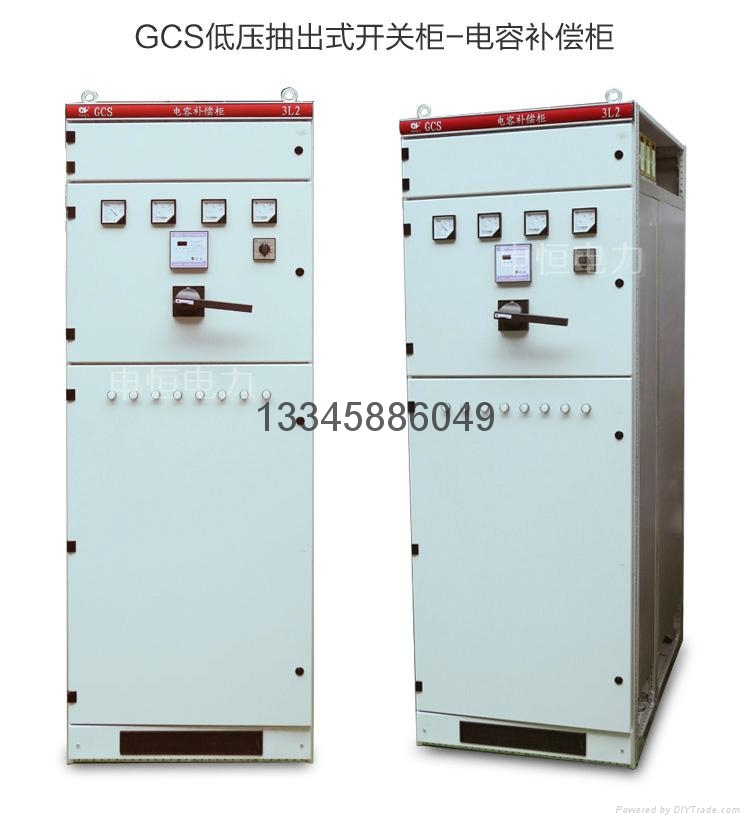

低壓抽出開關櫃​裝置特點：

1：提高裝置間的熱容量，較大幅度的降低由於轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升；

2：功能單元之間、隔室之間的分割清晰、可靠，不因某一單元的故障而影響其他單元工作，使故障侷限在最小範圍；

3：母線平置式排列使裝置的動、熱穩定性好，能承受80/176KA短路電流的衝擊；

4：MCC櫃單櫃的迴路數量多到22回，充分考慮大單機容量發電，石化系統等行業自動化電動門（機）群的需要；

5：裝置與外部電纜的連接在隔室中完成，電纜可以上下進出。電流互感器裝置於電纜隔室內，使安裝維修方便；

6：同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求；

7：抽屜單元有足夠數量的二次插接件（1單元及以上為32寸，1/2單元為20對），可滿足計算機接口和自控迴路接點數量的要求。

GCS低壓櫃基本參數：

裝置通用櫃體尺寸

低壓抽屜櫃安裝與使用

產品到達收貨地點后，首先應當檢查是否完整無損，發現問題及時通知合同有關部門做好商務記錄，共同分析原因，做好簽証和善後處理。對於不立即安裝的產品，應根據正常使用條件和電氣設備暫時保管規程要求置於適當的場所，妥善保管。

1.產品的安裝應按安裝示意圖進行（見附圖）。基礎槽鋼和採用螺栓固定方式時的螺栓由用戶自備。主母線連接時，如表面因運輸保管等原因有不平整時需平整后再連接緊固；

2.裝置單獨或成列安裝時，其垂直度以及櫃面不平度和櫃間縫隙的偏差應符合下表規定。

3.產品安裝后投運前的檢查與檢驗

1）檢查櫃面漆與其他覆蓋材料（如噴塑）有否損坏，櫃內是否乾燥清潔；

2）電器元件的操作機構是否靈活，不應有卡澀或操作力過大現象；

3）主要電器的主輔觸頭的通斷是否可靠、準確；

4）抽屜或抽出式機構抽拉應靈活、輕便，無卡阻和碰撞現象；

5）抽屜或抽出式結構的動，靜觸頭的中心線應一致，觸頭接觸應緊密。主、輔觸頭的插入深度應符合要求。機械連鎖或電氣聯鎖裝置應動作正確，閉鎖或解除應可靠；

6）相同尺寸的抽屜應能方便的互換，無卡阻和碰撞現象；

7）抽屜與櫃體間的接地觸頭應接觸緊密，當抽屜推入時，抽屜的接地觸頭比主觸頭先接觸，拉出時接地觸頭比主觸頭后斷開；

8）儀表的刻度整定、互感器的變比及極性應當準確無誤；

9）熔斷器的熔芯規格應符合工程設計的要求；

10）保護的額定值及整定應正確，動作可靠；

11）用1000V兆歐表測絕緣電阻值不得低於1兆歐；

12）各母線的連接應良好，絕緣支撐件、安裝件及其他安裝應牢靠可靠。

4.使用注意事項

1）裝置為不靠牆安裝，正面操作，雙面維修的低壓配電櫃。櫃的維修通道及櫃門，必須是考核合格的專業人員方可進入或開啟進行操作、檢查和維修。

2）空氣斷路器、塑殼斷路器經過多次分、合，特別是經過短路分、合后，會使觸頭局部燒傷和產生炭類物質。使接觸電阻增大，應按斷路器使用說明書進行維護和檢修。

3）經過安裝和維修后，必須嚴格檢查各隔室之間、功能單元之間的隔離狀態，以確保本裝置良好的功能分割性，防止出現故障擴大。

產品成套性

製造商供貨時會提供下列附件：

1.裝置清單

2.產品合格証

3.使用說明書

4.出廠試驗報告

5.有關電氣圖紙

6.櫃門鑰匙、操作手柄及合同規定的備品配件

7.主要元器件的安裝使用說明書
