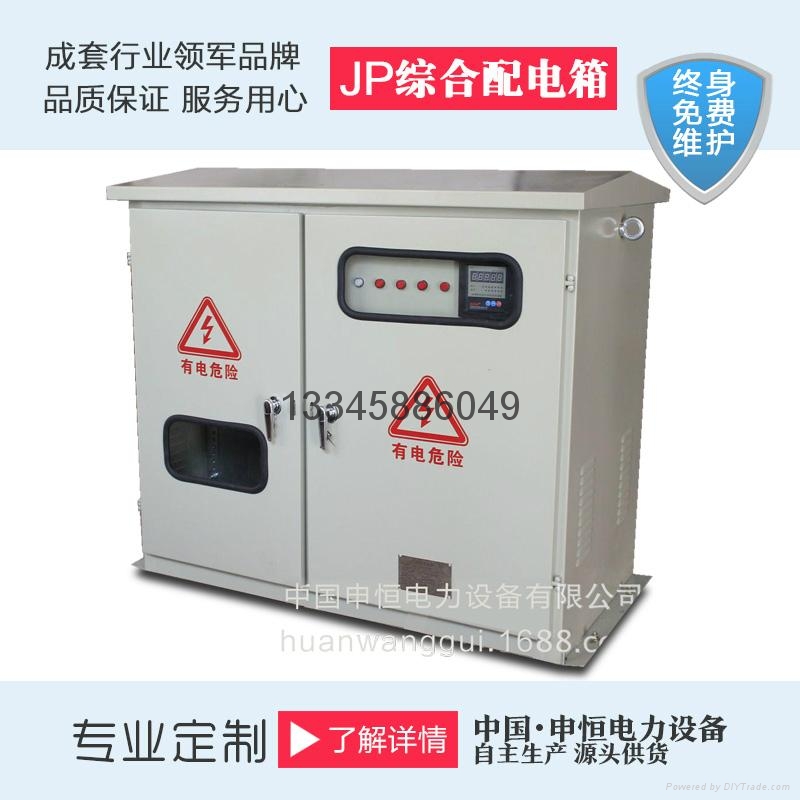

私人訂製爆款JP綜合配電箱

型號：	JP
品牌：	申恆電力設備
原產地：	中國
類別：	電子、電力 / 電源和配電設備 / 配電櫃
標籤︰	綜合配電箱 , 配電箱價格 , 配電箱規格
單價：	¥3800 / 台
最少訂量：	1 台

發送查詢

產品描述

綜合配電箱產品結構：

箱體結構分立式和臥式，外殼採用2mm優質不鎊鋼板經多重折邊工藝彎制（或採用蜂窩結構的不鏽鋼雙夾層復合板，具有阻熱、環保、隔熱、防凝露等性能），採用特殊不鏽鋼焊接工藝，箱體成型后整體強度高，表面光潔如鏡，不留焊縫痕跡；內部安裝梁（板）為熱鍍鋅工藝處理，確保20年內不鏽蝕；箱體前後開門，便於用戶操作和檢修，門四週鑲有高彈力耐老化密封膠條，每扇門均裝有明暗兩重門鎖，明鎖配有防堵防鏽的遮雨罩；計量室全封閉帶鉛封裝置；箱體側面裝有防雨防異物的進線電纜穿管，底部沖有通風孔和電纜出線孔，頂部設有通風道和絲網，具有防水、防鏽、防塵、防異物的功能，防護等級：IP54

配電裝置產品特點：

具有“美觀”等一系列特點，適用於：“住宅小區、城市公用變、繁華鬧市，城鎮居民聚集區、城市公共配電、路燈配電、工礦”等等。

正常使用條件：

A:海拔高度不超過2000M

B:環境溫度：-25℃-+40℃

C:相對濕度：日平均值不大於90%，月平均值不大於90%

D:安裝產所：無劇烈震動和衝擊，無腐蝕性氣體的場所

主要技術參數

序號	名稱	單位	參數
1	變壓器容量	KVA	30-400
2	額定工作電壓	V	AC400
3	輔助迴路工作電壓	V	AC220,AC380
4	額定頻率	HZ	50
5	額定電流	A	≦630
6	額定漏電地震電流	mA	30-300可調
7	防護等級		IP54

安裝調試
安裝：
1、首先確認JP綜合配電箱的安裝地點無爆炸性、腐蝕性氣體或塵埃；在看安裝基礎是否平整，槽鋼安放是否平整、穩當，主母線連接好時，在上並櫃螺栓，並同基礎槽鋼點焊牢固。
2、確認JP綜合配電控制箱的安裝地點無劇烈震動，安裝時要預留維修通道；應確認離牆面留足夠的安全距離。
3、確認環境溫度在-5℃-40℃，在常溫下相對濕度不超過90%，無凝露；如果環境溫濕度超過此要求，需要特殊設計的開關控制櫃。或採取一定的措施后才能使用。
4、供電電壓在-10%-+10%之間
5、海拔高度不超過2000米。
調試：
調試前準備工作：確認控制櫃安裝是否就位；確認櫃面的表面是否有損傷，是否影響絕緣；確認櫃內是否乾燥、整潔；確認櫃內接線是否鬆動、脫落現象；櫃內是否有多餘的線頭或異物（如扳手、電焊條、小的銅排）；檢查每個螺栓是否鬆動、碰撞現象；手動測試機械聯鎖是否可靠、準確；檢查開關的整定電流、儀表的刻度、互感器的配電和極性是否符合現場要求；電氣元件的操作機構應靈活、輕便無卡阻現象；主要電器元件的通斷是否可靠、準確，輔助接點的通斷是否可靠準確。
櫃子控制電源上電，試驗各控制迴路是否工作正常，儀表的顯示是否正確。手動投切電容器，看控制迴路的接觸器是否接觸良好、動作可靠、準確與否。智能無功補償器的調試按照無功補償器的說明書，一步步的設定，最後一些參數的設置要根據業主的要求進行設置。最後通電試驗看有關參數實驗是否正確合理。電能表的調試：饋電主迴路通以額定電壓和一路負載，電能表應能運轉正常。饋電主迴路施加額定電壓，斷開全部負載電能表轉動不應超過1圈。
