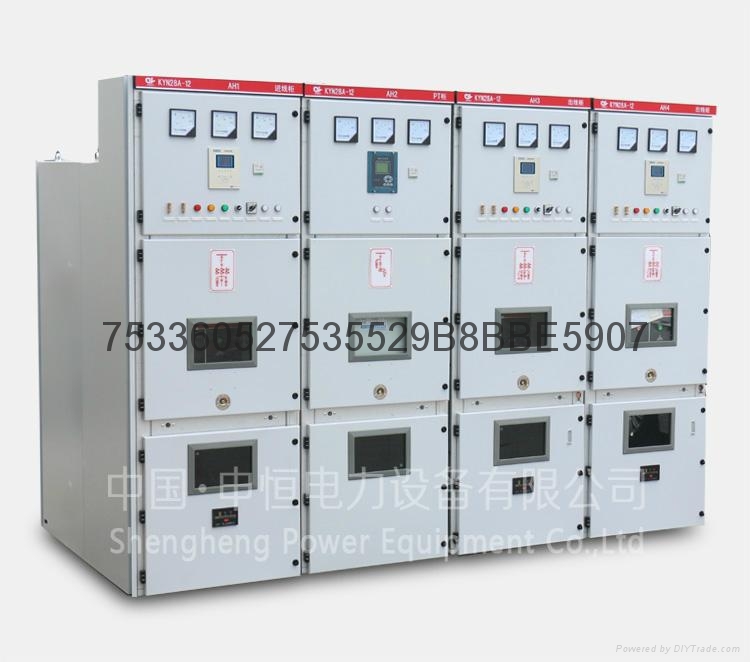

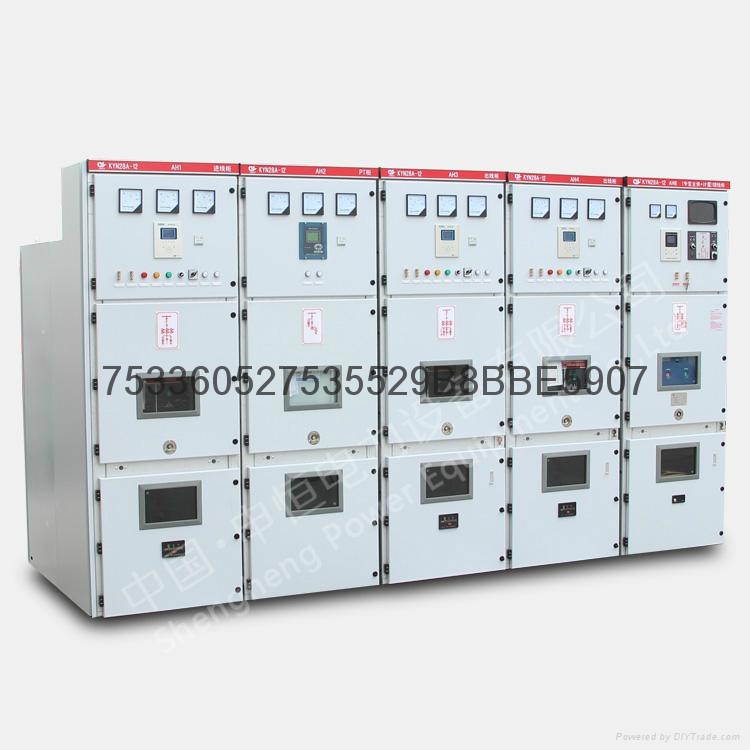

樂清電氣之家供應KYN28中置櫃

樂清電氣之家供應KYN28中置櫃
型號:KYN28A-12
品牌:申恆電力設備
原產地:中國
類別:電子、電力 / 電源和配電設備 / 配電櫃
標籤︰高壓中置櫃 , KYN28櫃 , 高壓開關設備
單價: ¥6480 / 台
最少訂量:1 台

產品描述

高壓開關設備使用條件:

1、週圍空氣溫度:最高溫度+40℃,最低溫度-15℃

2、相對濕度:日平均相對濕度:≤95%,日平均水蒸氣壓力不超過2.2kpa,月平均相對濕度≤90%,月平均水蒸氣壓力不超過1.8kpa

3、海拔高度:≤1000m

4、地震強度:不超過8級

5、週圍空氣應不受腐蝕性或者可燃氣體、水蒸氣等明星污染

6、無劇烈振動場所

 防護等級     外殼為IP4X       隔室間、斷路器室門打開時為IP2X



KYN28A-12移開式開關設備結構特點:

1:全金屬模塊化組裝方式結構,櫃體採用防腐性能力強的進口敷鋁鋅板製造,無需表面處理,經CNC高精度設備加工,採用先進的多重折邊工藝,連接用拉鉚螺母、高強度螺旋連接,精度高、重量輕、強度好。

2:開關設備可配裝本公司生產的VS1系列、VD4系列、ZN65系列等真空斷路器,適應性廣,互換性強。手車設有工作位置,試驗位置,各位置均有定位和顯示裝置,安全可靠。

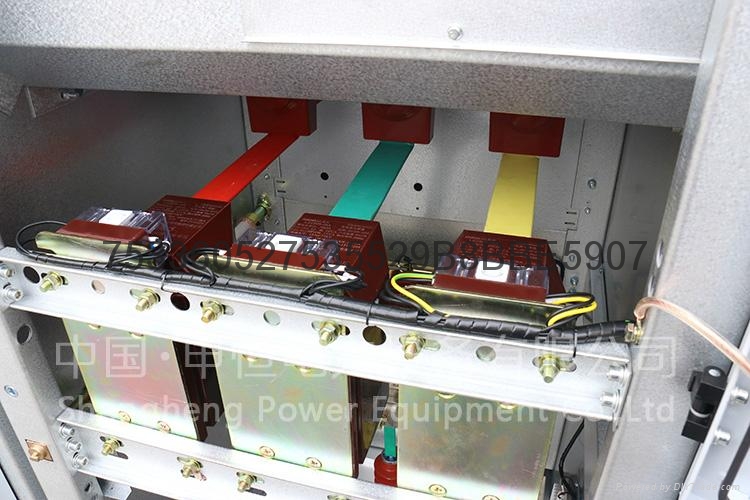

3:電纜室可裝多達9根單芯電纜,設備有可靠的機械、電氣聯鎖裝置,完全滿足“五防”要求。各室設有泄壓通道,確保運行人身安全。

生產環境:

公司全套引進先進的技術及施工生產線,擁有進口德國通快大功率全自動激光切割機床、進口松下Panasonic焊接機器人、德國進口螺柱焊機、TAILIFL數控沖壓機床、AMADA數控折彎機床、先進液壓剪板機、氣體維護設備等先進的生產設備;擁有機械特性檢測儀器、耐壓檢驗儀及局放測試儀、進口氣體檢漏儀、綜合測試儀等精密檢驗測試儀器;擁有配套先進的裝配生產線;採用企業管理系統ERP對產品生產全過程進行控制。

主要技術參數

項目

單位

數據

額定電壓

KV

3.6/7.2/12

額定頻率

HZ

50

斷路器額定電流

A

630/1250/1600/2000/2500/3150

開關設備額定電流

A

630/1250/1600/2000/2500/3150

額定短時耐受電流(4S)

KA

20/25/31.5/40

額定峰值耐受電流(峰值)

KA

50/63/80/100

額定短路開斷電流

KA

20/25/31.5/40

額定短路關合電流(峰值)

KA

50/63/80/100

額定絕緣水平1min工頻耐受電壓

極間、極對地間

KV

24/32/42

斷口間

KV

24/32/42

雷電衝擊耐受電壓(峰值)

極間、極對地間

KV

40/60/75

斷口間

KV

46/70/85

防護等級



外殼為IP4X,間隔室、斷路器室門打開時為IP2X

外形尺寸

高度



2300

寬度

額定電流1250A及以下

800

額定電流1600A及以上

1000

深度

電纜進出線

1500

架空進出線

1660

安裝尺寸

櫃寬A

櫃深B

L1

L2

L3

L4

800

1500電纜

530

630

150

490

1660架空

530

630

310

650

1000

1500電纜

730

830

150

490

1660架空

730

830

310

650
