密閉電石爐尾氣分析項目

電石淨化尾氣成份分析成套系統技術說明

    TR-9700型電石爐尾氣中CO、CO2、CH4、H2、O2分析成套系統是應用於密閉電石爐布袋除塵後尾氣分析的專用在線分析系統。該系統技術先進，測量準確，反應速度快，能長期連續分析被測氣體，採用PLC進行自動控制，具有結構合理，運行安全可靠，自動化程度高，維護量少，自診斷保護功能強等特點。

分析儀器：

TR-9700型成套系統所用分析儀器為西安聚能公司引進國外技術製造的氣體分析儀，該儀器測量精確，性能可靠，性價比高。

    分析儀表單元採用西安聚能儀器有限公司的JNYQ系列型分析儀，完成樣氣CO、CO2、CH4、H2、O2在線連續分析。分析儀的傳感器為引進國外公司的先進技術製造，性能穩定可靠，響應時間快，智能化程度高。

分析參數：一氧化碳、二氧化碳、甲烷、氧氣、氫氣

    JNYQ-I-91型紅外線分析儀，能連續檢測流程氣樣中待測組份的體積濃度。採用進口光源和檢測器的傳感器技術，極大的提高了儀器的穩定性。

儀器特點

• 一氧化碳、二氧化碳和甲烷採用不分光紅外分析原理
• 氫氣採用熱導原理
• 氧氣採用電化學分析原理
• 高穩定性紅外光源：光源燈絲採用特殊鎧裝工藝，延長了使用壽命
• 單氣室結構接收器，電容式精密傳感器檢測輸出，儀器穩定性好
• 測量氣室鍍金耐腐蝕，獨特的洐磨工藝，內壁達到鏡面光潔度
• 儀器部件單元化,維護、檢修方便
• 報警輸出（上、下限極值報警）
• 標準信號隔離輸出4—20mA

主要技術性能

• 零點漂移： ≤±1%FS/7d
• 量程漂移： ≤±1%FS/7d
• 重複性誤差： Cv≤0.5%
• 線性誤差：≤±1%FS
• 測量範圍：CO：0～100%；CO2：0～20%；CH4：0～10%；

                 H2：0～20%；O2：0～25%

• 預熱時間： 30min
• 響應時間： ≤5s
• 輸出信號： 4～20mA   ≤500Ω

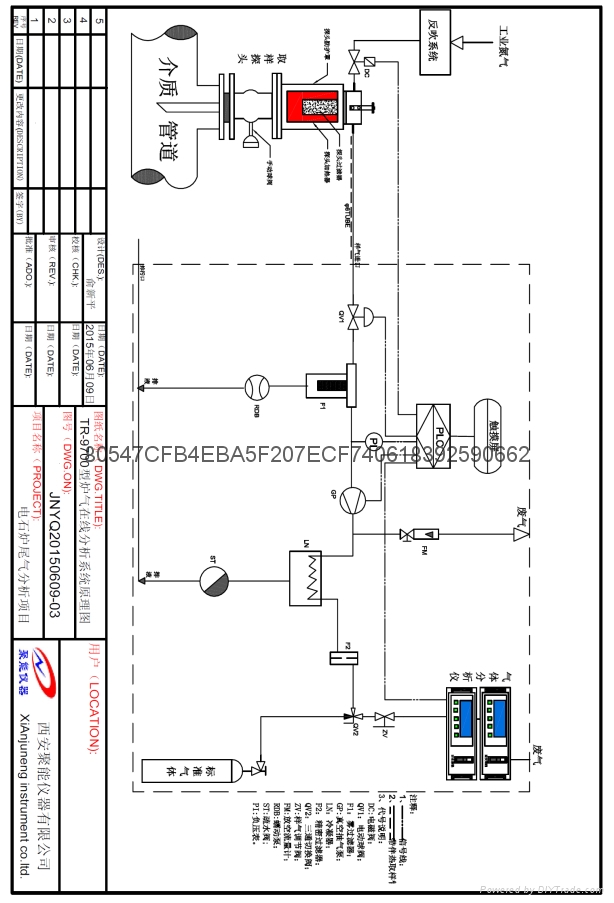

• 系統概述

  本過程氣體分析成套系統（以下簡稱系統）是密閉電石生產項目布袋除塵後尾氣中CO、CO2、CH4、H2、O2分析與取樣預處理裝置及其附屬的應用保障部分（標準氣）；通過針對現場應用條件。工藝氣樣條件的系統設計，所實現的正確匹配與合理組合，使CO、CO2、CH4、H2、O2分析儀器能很好適應電石爐尾氣氣體分析的特殊工藝條件。系統能自動、連續、準確、可靠地分析電石爐尾氣中CO、CO2、CH4、H2、O2等的體積百分含量。採用PLC可編程序控制器自動控制系統的采樣、排水、探頭自動吹掃、故障監測並處理等操作。系統正常運行期間能同時提供CO、CO2、CH4、H2、O2的4~20mA標準輸出信號；並根據CO、CO2、CH4、H2、O2測量組份的含量值輸出超限報警狀態信號。該系統的分析儀器採用最新可靠地成熟技術。系統技術方案先進、結構簡明、部件性能可靠、自動化程度高、操作簡便、維護量小、是監測密閉電石生產項目布袋除塵後尾氣氣體中CO、CO2、CH4、H2、O2含量的理想設備。
