概述

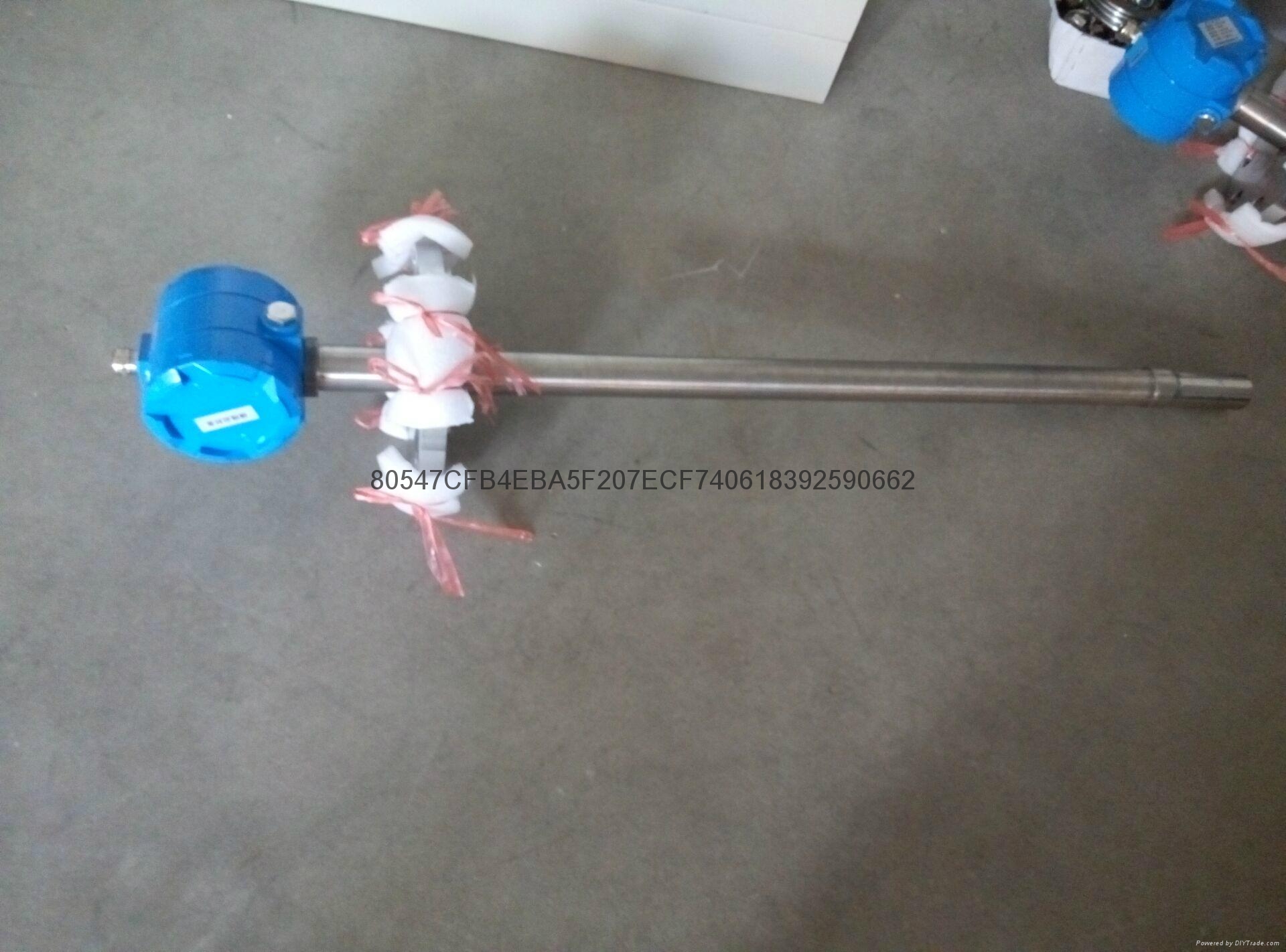

JNYQ-O-13型氧化鋯氧量分析儀是一種實用可靠的在線氧量自動分析儀表，由氧量檢測器（傳感器）和顯示儀表（變送器）構成的測量及顯示系統，其檢測器可以採用耐高溫，耐腐蝕材料製成，可直接插入煙道內進行氧量的測量，顯示儀採用單片機控制，能與各種電動機單元組合儀表，常規顯示記錄儀及DCS集散控制系統配合使用。

JNYQ-O-13型氧化鋯氧量分析儀用於鍋爐，窯爐，加熱爐等燃燒設備在燃燒過程中所產生的煙氣含氧量進行快速，正確的在線測量分析，，以實現低氧燃燒控制，達到節能及減少環境污染的目的。



特 點

·傳感器採用耐高溫，耐腐蝕材料，可靠性好；

·特殊的結構設計，不必外加氣泵，參比氣能自行對流；

·傳感器設有標準氣接口，可在現場運行時進行標定校驗，維護方便；

·採用單片機控制及數據處理，響應速度快，測量準確，性能穩定。



功能

JNYQ-O-13型  1型：檢測器不帶溫度控制，測點溫度600~800℃(又名直插式)

JNYQ-O-13型  2型：檢測器帶溫度控制，測點溫度<600℃（測氧溫度可自行選擇調定）

JNYQ-O-13型  3型：檢測器不帶溫度控制，測點溫度800~1200℃（又名高溫型）

二、安裝方式

H----橫式

Z----豎式

Q----方型

G----壁挂型

2.1技術參數

    測量範圍：0-20.6%  O2

精   度：≤±2%FS

被測煙氣溫度：<600℃（低溫宜選用ZOH-2加熱型）；600-800℃（直插型）；800-1200℃（高溫型）

被測煙氣空氣過剩係數範圍：0.1-99；

響應時間：≤3秒（90%響應）；

電流輸出：0-10mA或4-20mA;

電   源：220V±10%  50HZ±5%

工作條件：環境溫度；0-50℃；

相對濕度：<85%

氧化鋯檢測器加熱爐升溫時間：約20分鐘；

外形及開孔尺寸



型式	外形尺寸mm	開孔尺寸mm(高X寬)
橫式（H）	160X80X260	152X76
豎式（Z）	80X160X260	76X152
方型（Q）	160X160X260	152X152
壁挂型（G）	220ｘ170ｘ75（高Ｘ寬Ｘ厚）



工作原理　　　　　　　　　　　　　　　　　　　　

儀器工作原理

　  被測氣體通過檢測器過濾器，進入氧化鋯管內側，參比氣（空氣）通過自然對流進入檢測器的外側，當鋯管內外側的氧濃度不同時，在氧化鋯管內外側產生氧濃度差電動勢（在產比起確定的情況下，氧化鋯檢測器輸出地氧濃度差電動勢與檢測器工作溫度和被測氣體濃度成函數對應關係）。該氧濃差電動勢經顯示儀表（變送器）轉換成與氧量呈線性關係的標準信號供顯示和輸出。

測量原理

　  氧量分析的核心部件是固體氧化鋯材料，耐碱，耐高溫的陶瓷　材料，在高溫下它還是一種氧離子導體，在氧化鋯元件的兩側塗以多孔鉑金電極，當兩側通一不同的含氧量時，就形成了氧濃差電動勢，這種氧濃差電動勢用倫斯特（Nernst）公式表示為：

 EZ =RT/Nf  INPa/Po

式中：Ez----氧濃差電動勢，單位Mv;

      R----理想氣體參數，8.314焦耳、度·克分子；

      T----絕對工作溫度K，273.16+T℃；

      n---參加反應的電子數，為4；

      F---法拉第常數，96500庫倫；

      Pa---參比氣體（空氣）濃度取20.6%；

      Po---被測氣體（煙氣）濃度，單位%；

在參比氣確定的情況下，氧化鋯檢測器輸出的氧濃差電動勢Ez僅與檢測器工作溫度和被測氣體濃度成函數對應關係。

如圖：

• 顯示4位LED數字顯示

正常工作時，可顯示氧含量，電極電勢、電機溫度；

設置時，顯示多功能參數。

• 功能鍵

正常測量時，四按鍵分別為設置、溫度、電勢、氧量，按一下時，分別進入對應狀態。
