南寧供應CH-FSW-1xN機架式光開關

南寧供應CH-FSW-1xN機架式光開關
型號:CH-FSW-1XN
品牌:燦輝
原產地:中國
類別:電子、電力 / 開關 / 其它開關
標籤︰光開關廠家 , 機架式光開關 , 機械式光開關
單價: ¥2200 / 件
最少訂量:1 件

產品描述

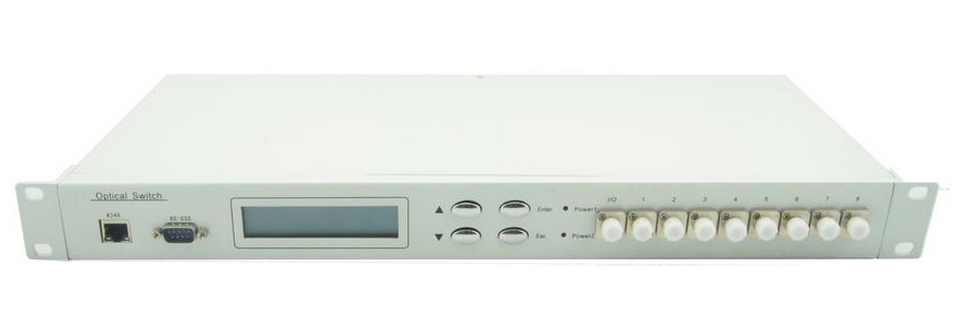

1U機架式光開關CH-FSW-1XN

. 產品特點

(1)、具有插入損耗小,切換速度快等特點。

(2)、電源設計可拔插方式、方便更換維護。

(3)、採用 LCD 顯示屏,非常直觀的顯示光路狀態,方便用戶的操作。

(4)、可通過面板按鍵和串口指令兩種方式進行光路切換設置。並可通過串口指令鎖定按鍵操作。



1U機架式光開關CH-FSW-1XN

性能指標:

參數(Parameters)

單位(Unit)

型號(CH-FSW-1×N)

插入損耗(Insertion Loss)

dB

N≤16

N≤64

N≤128

Typ: 0.6  Max: 1.2

Typ: 1.0  Max: 1.6

波長範圍(Wavelength Range)

nm

532~1064

1260 ~ 1650

In測試波長(Test Wavelength)

nm

  532/650/780/850

1310/1490/1550/1625

回波損耗(Return Loss)

dB

MM ≥ 35  SM ≥ 50

信道干擾(Crosstalk)

dB

MM ≥ 70  SM ≥ 70

偏振相關損耗(PDL)

dB

≤0.05

波長相關損耗(WDL)

dB

≤0.25

溫度相關損耗(TDL)

dB

≤0.30

重複性(Repeatability)

dB

≤±0.02

工作電壓(Operating Voltage)

V

AC:85~265V 或 DC:36~72V

使用壽命(Lifetime)

≥ 107

開關時間(Switching Time)

ms

≤9(相鄰通道)

傳輸光功率(Optical Power)

mW

≤500

工作溫度(Operating Temperature)

-20 ~ +70

存儲溫度(Operating Temperature)

-40 ~ +85

相對濕度(Relative Humidity)

%

5 ~ 95

程控接口(Programmable interface



RS45、RS232

外形尺寸(Dimension)

 mm

19寸標準1U

483x230x44.5)

19寸標準2U

483x230x89)

19寸標準3U

483x230x133.5)

 19寸標準4U

483x230x178)





1U機架式光開關CH-FSW-1XN



訂購信息: CH-FSW-1×N-A-B-C-D-E

          A

        B

         D

        D

                 E

     通道數

    光纖類型

    測試波長

    連接適配器

          工作電源

N:1~128

X:其他

SM:SM,9/125

M5:MM,50/125

M6:MM,62.5/125

X:其他

850:850nm

1310:1310nm

1550:1550nm

1310/1550:1310/1550nm

X:其他

OO:None

FP:FC/PC

FA:FC/APC

SP:SC/PC

SA:SC/APC

STP:ST/PC

LP:LC/PC

LA:LC/APC

X:其他

A:單電源220V

D:單電源48V

DD:雙電源220V

AA:雙電源48V

AD:雙電源220V、48V



南寧供應CH-FSW-1xN機架式光開關 1南寧供應CH-FSW-1xN機架式光開關 2南寧供應CH-FSW-1xN機架式光開關 3南寧供應CH-FSW-1xN機架式光開關 4南寧供應CH-FSW-1xN機架式光開關 5
