南寧供應光路切換設備1分8芯機械式光開關
| 型號： | CH-OSW-1XN |
|---|---|
| 品牌： | 燦輝通信 |
| 原產地： | 中國 |
| 類別： | 電子、電力 / 開關 / 其它開關 |
| 標籤︰ | 機械式光開關 , 機架式光開關 , 光開關廠家 |
| 單價： |
¥400
/ 件
|
| 最少訂量： | 1 件 |
產品描述

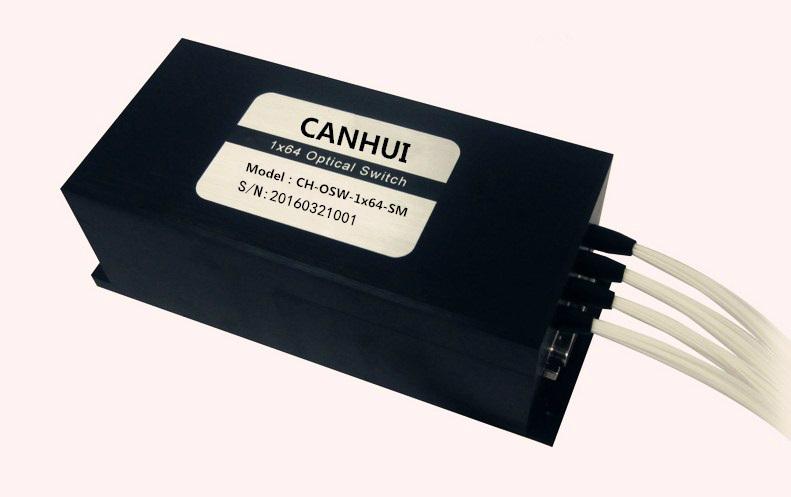

CH-OSW-1xN機械式光開關
CH-OSW1×N光開關是一種具有切換光路作用的功能器件設備。光纖傳輸系統中、用於多路光監控、LAN、多光源/探測器換接以及以太網絡的保護轉換等。在光纖測試系統中，主要用於光纖及光纖器件測試，網絡測試，野外光纜測試，光纖傳感多點監控系統。
性能指標：
|
參數（Parameters） |
單位（Unit） |
型號（CH-OSW-1×N） |
||||
|
插入損耗（Insertion Loss） |
dB |
N≤16 |
N≤64 |
N≤128 |
||
|
Typ: 0.6 Max: 1.2 |
Typ: 1.0 Max: 1.6 |
|||||
|
波長範圍（Wavelength Range） |
nm |
532~1064 |
1260 ~ 1650 |
|||
|
In測試波長（Test Wavelength） |
nm |
532/650/780/850 |
1310/1490/1550/1625 |
|||
|
回波損耗（Return Loss） |
dB |
MM ≥ 35 SM ≥ 50 |
||||
|
信道干擾（Crosstalk） |
dB |
MM ≥ 70 SM ≥ 70 |
||||
|
偏振相關損耗（PDL） |
dB |
≤0.05 |
||||
|
波長相關損耗（WDL） |
dB |
≤0.25 |
||||
|
溫度相關損耗（TDL） |
dB |
≤0.30 |
||||
|
重複性（Repeatability） |
dB |
≤±0.02 |
||||
|
工作電壓（Operating Voltage） |
V |
5.0 |
||||
|
使用壽命（Lifetime） |
次 |
≥ 107 |
||||
|
開關時間（Switching Time） |
ms |
≤9（相鄰通道） |
||||
|
傳輸光功率（Optical Power） |
mW |
≤500 |
||||
|
工作溫度（Operating Temperature） |
℃ |
-20 ~ +70 |
||||
|
存儲溫度（Operating Temperature） |
℃ |
-40 ~ +85 |
||||
|
相對濕度（Relative Humidity） |
% |
5 ~ 95 |
||||
|
控制方式（control mode） |
|
TTL 或 RS-232 或 I2C |
||||
|
外形尺寸（Dimension） |
mm |
135x40x32(N≤16) |
135x64x32(N≤16) |
|||
|
184x78x66(N≤64) |
184x156x66(N≤128) |
|||||
TTL電平管腳配置
DB-9 公頭：
|
Pin 引腳 |
名稱 |
I / O |
描述 |
|
1 |
D0 |
Input |
D0~D3為通道選擇數據位，D0為低位，D3為高位。 |
|
2 |
D1 |
Input |
|
|
3 |
D2 |
Input |
|
|
4 |
D3 |
Input |
|
|
5 |
/RESET |
Input |
低電平復位（0通道），高電平數據位有效。 |
|
6 |
/READY |
Output |
低電平通道切換完成，高電平通道正在切換。 |
|
7 |
ERROR |
Output |
低電平正常，高電平表示有故障或錯誤發生。 |
|
8 |
GND |
Input |
電源公共地 |
|
9 |
+5VDC |
Input |
電源電壓：+5V±5% 電流：500mA |
DB-15 公頭：
|
Pin 引腳 |
名稱 |
I / O |
描述 |
|
2 |
D0 |
Input |
D0~D4為通道選擇數據位，D0為低位，D4為高位。 |
|
3 |
D1 |
Input |
|
|
4 |
D2 |
Input |
|
|
5 |
D3 |
Input |
|
|
6 |
D4 |
Input |
|
|
11 |
/RESET |
Input |
低電平復位（0通道），高電平數據位有效。 |
|
7 |
/READY |
Output |
低電平通道切換完成，高電平通道正在切換。 |
|
8 |
ERROR |
Output |
低電平正常，高電平表示有故障或錯誤發生。 |
|
1, 9 |
GND |
Input |
電源公共地 |
|
15 |
+5VDC |
Input |
電路板電源電壓：+5V±5% 電流：50mA |
|
12 |
VM |
Input |
電機電源電壓：+5V±5% 電流：900mA |
|
10，13, 14 |
NA |
|
|
DB-25公頭 ：
|
Pin引腳. |
名稱 |
I / O |
描述 |
|
15 |
D0 |
Input |
D0~D6為通道選擇數據位，D0為低位，D6為高位。 |
|
16 |
D1 |
Input |
|
|
17 |
D2 |
Input |
|
|
18 |
D3 |
Input |
|
|
19 |
D4 |
Input |
|
|
20 |
D5 |
Input |
|
|
21 |
D6 |
Input |
|
|
22 |
/RESET |
Input |
低電平復位（0通道），高電平數據位有效。 |
|
2 |
/READY |
Output |
低電平通道切換完成，高電平通道正在切換。 |
|
3 |
ERROR |
Output |
低電平正常，高電平表示有故障或錯誤發生。 |
|
1, 10, 14, 23 |
GND |
Input |
電源公共地 |
|
12, 25 |
+5VDC |
Input |
電路板電源電壓：+5V±5% 電流：100mA |
|
11,13,24 |
VM |
Input |
電機電源電壓：+5V±5% 電流：1800mA |
|
4, 5, 6, 7, 8, 9 |
NA |
|
|
CH-OSW-1xN機械式光開關
通道選擇對應表：
|
通道 |
Input |
對應通道 |
|||||||||
|
RESET |
D6 |
D5 |
D4 |
D3 |
D2 |
D1 |
D0 |
||||
|
N=16 |
0 |
x |
x |
x |
x |
x |
x |
x |
0 reset |
||
|
1 |
x |
x |
x |
0 |
0 |
0 |
0 |
COM → 1 |
|||
|
x |
x |
x |
0 |
0 |
0 |
1 |
COM → 2 |
||||
|
x |
x |
x |
0 |
0 |
1 |
0 |
COM → 3 |
||||
|
x |
x |
x |
0 |
… |
… |
… |
… |
||||
|
x |
x |
x |
0 |
1 |
1 |
1 |
COM → 16 |
||||
|
|
|||||||||||
|
N=128 |
0 |
x |
x |
|
x |
x |
x |
x |
0 reset |
||
|
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
COM → 1 |
|||
|
0 |
0 |
0 |
0 |
0 |
0 |
1 |
COM → 2 |
||||
|
0 |
0 |
0 |
0 |
0 |
1 |
0 |
COM → 3 |
||||
|
… |
… |
… |
… |
… |
… |
… |
… |
||||
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
COM → 128 |
||||
