南寧供應CH-FSW-1XN多通道臺式光開關

產品描述

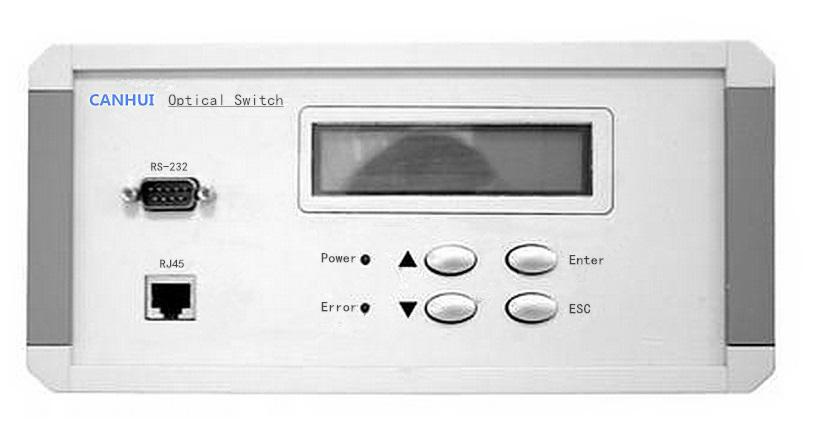

CH-FSW-1xN臺式光開關

. 產品特點

（1）、具有插入損耗小，切換速度快等特點。

（2）、機箱為儀表鋁型材殼體，實驗室理想的選擇。

（3）、採用 LCD 顯示屏，非常直觀的顯示光路狀態，方便用戶的操作。

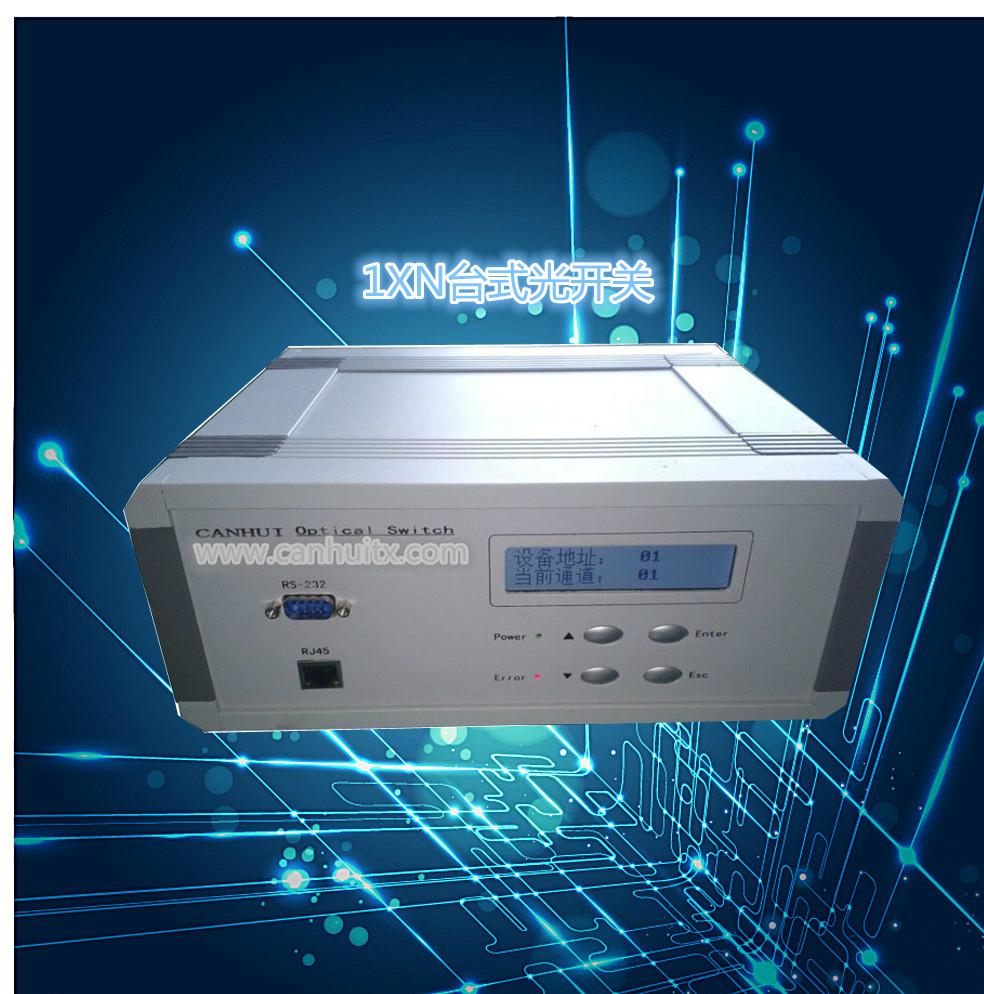

CH-FSW-1xN臺式光開關

性能指標

參數（Parameters）	單位（Unit）	型號（CH-FSW-1×N）
插入損耗（Insertion Loss）	dB	N≤16	N≤64			N≤128
		Typ: 0.6 Max: 1.2				Typ: 1.0 Max: 1.6 e0A
波長範圍（Wavelength Range）	nm	532~1064			1260 ~ 1650
In測試波長（Test Wavelength）	nm	532/650/780/850			1310/1490/1550/1625
回波損耗（Return Loss）	dB	MM ≥ 35 SM ≥ 50
信道干擾（Crosstalk）	dB	MM ≥ 70 SM ≥ 70
偏振相關損耗（PDL）	dB	≤0.05
波長相關損耗（WDL）	dB	≤0.25
溫度相關損耗（TDL）	dB	≤0.30
重複性（Repeatability）	dB	≤±0.02
工作電壓（Operating Voltage）	V	AC：85~265V 或 DC:36~72V
使用壽命（Lifetime）		≥ 107
開關時間（Switching Time）	ms	≤9（相鄰通道）
傳輸光功率（Optical Power）	mW	≤500
工作溫度（Operating Temperature）	℃	-20 ~ +70
存儲溫度（Operating Temperature）	℃	-40 ~ +85
相對濕度（Relative Humidity）	%	5 ~ 95
程控接口（Programmable interface）		RJ45或RS-232或可定製
外形尺寸（Dimension）	mm	267x220x105		可定製機型尺寸

CH-FSW-1xN臺式光開關

訂購信息: CH-FSW-1×N-A-B-C-D-E

通道數

（Channel number）

光纖類型

(Fiber Type)

測試波長

(Test Wavelength)

連接適配器

(adapter）

工作電源

（Operating Power）

N:1~32

X:Others

SM:SM,9/125

M5:MM,50/125

M6:MM,62.5/125

X:Others

850:850nm

1310:1310nm

1550:1550nm

1310/1550:1310/1550nm

X:Others

OO:None

FP:FC/PC

FA:FC/APC

SP:SC/PC

SA:SC/APC

STP:ST/PC

LP:LC/PC

LA:LC/APC

X:Others

A:電源220V

D:電源48V
