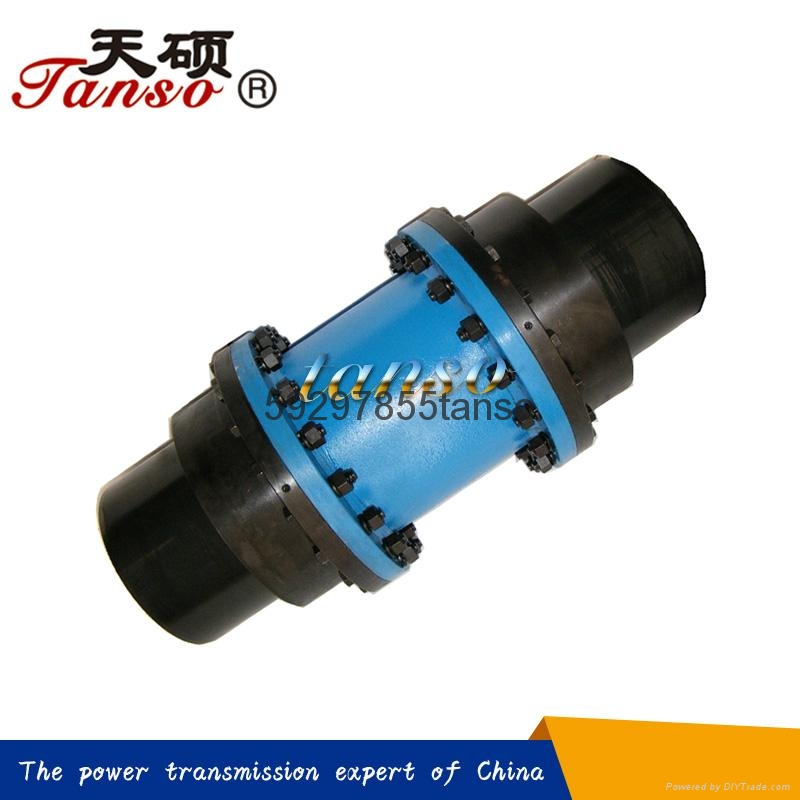

TGS高速鼓形齒聯軸器

型號：	WGT1
品牌：	天碩
原產地：	中國
類別：	工業設備 / 通用機械 / 液壓機械及部件
標籤︰	TGS , 高速鼓形齒 , 聯軸器
單價：	US $68 / 件
最少訂量：	1 件

發送查詢

產品描述

TGS高速鼓形齒聯軸器

TGS高速鼓形齿联轴器

產品型號說明

聯軸器的編號由五段組成，例如:

高速鼓形齿联轴器

A段：表示聯軸器特征，由字母組成

B段：表示聯軸器型號的編號

C段：表示主、從動機軸端配合軸徑和長度，字母含義如下表

字母

含義(GB3852)

字母

含義(GB3852)

Y型-長圓柱形軸孔

J型-有沉孔的短圓柱形軸孔

J1型-無沉孔的短圓柱形軸孔

Z型-有沉孔的圓錐形軸孔

Z1型-無沉孔的圓錐形軸孔

A型-平鍵單鍵槽

B型-120o佈置平鍵雙鍵槽

B1型-180o佈置平鍵雙鍵槽

C型-圓錐形軸孔平鍵單鍵槽

D型-圓柱形軸孔普通切向鍵鍵槽

D段：表示主從動機軸端間距離

E 段：表示該聯軸器設計號（或用戶機組號）

結構特點

TGS高速鼓形齒聯軸器是由齒數相同的內齒圈和帶外齒的半聯軸器及中間軸等零件組成，通過特殊的結構設計和改進的鼓形齒齒形設計，以及在加工精度及動平衡等級上的嚴格要求，能夠滿足在傳動領域上高轉速工況下的動態特性要求。

鼓形齒聯軸器在工作時，兩周產生相對角位移，內外齒的齒面週期性作軸向相對滑動，必然形成齒面磨損和功率損耗，因此，鼓形齒聯軸器需在有良好潤滑和密封的狀態下工作。對於較高轉速的工況，建議採用稀油潤滑的方式強制潤滑，有利於熱量的擴散，降低齒面溫度，提供齒的使用壽命，推薦安裝天碩公司數據表中的最低潤滑油量提供潤滑油。

應用範圍

鼓形齒聯軸器是機械工業基礎件之一，多用於重載，要求效率高以及兩聯軸器有較大調整誤差和擺角的傳動中，鼓形齒聯軸器在生產實踐中愈來愈被人們所重視，它可以補償兩連接軸因軸線不重合而形成的角度，軸向和徑向安裝誤差，允許兩個軸有一定的位移。其轉動方向可以為順時鐘，也可以為逆時針，它可以水平方向傳動，也可以在特殊結構下垂直傳動，在一般機器製造業中具有較大的優點，特別是在下列條件下尤其顯得優越：間歇運動的機械；傳動負荷較大的機械；兩聯接軸有較大的調整誤差等等。基於上述特點，鼓形齒聯軸器被廣氾用於冶金、礦山、軋鋼等行業，對於高速鼓形齒聯軸器，還可以應用於燃氣輪機的軸系傳動等。

許用補償量

當兩軸線無徑向位移時，許用角向補償量Δα

TGS高速鼓形齿联轴器

1、聯軸器每一對內外齒嚙合許用角向補償量Δα=1o30’

2、聯軸器兩對內外齒嚙合許用角向補償量2Δα=2x1o30’=3o

TGS高速鼓形齿联轴器當兩軸線無角向位移時，許用徑向補償量Δy ，見下表

聯軸器型號	TGS4	TGS5	TGS6	TGS7	TGS8	TGS9
許用徑向補償量Δy	1.0	1.1	1.4	1.5	1.7	1.8
聯軸器型號	TGS10	TGS11	TGS12	TGS13	TGS14	TGS15
許用徑向補償量Δy	2.0	2.1	2.3	2.6	4.5	4.8
聯軸器型號	TGS16	TGS17	TGS18	TGS19	TGS20	TGS21
許用徑向補償量Δy	5.3	5.4	5.8	6	6.4	6.6
聯軸器型號	TGS22	TGS23	TGS24	TGS25	TGS26	TGS27
許用徑向補償量Δy	6.8	8.0	8.4	8.5	8.7	8.8

TGS高速鼓形齿联轴器

TGS高速鼓形齒聯軸器主要尺寸

型號	公稱轉矩 kNm	轉速 rpm	軸徑d mm	DA mm	D1 mm	Lmin mm	潤滑油量 Q/min
TGS4	4.5	6150	30～80	215	110	100	24
TGS5	7.1	5400	35～90	245	125	105	33
TGS6	10	4540	40～100	275	140	115	39
TGS7	14	3960	50～110	295	155	120	48
TGS8	20	3580	55～125	325	175	135	61
TGS9	25	3210	65～140	350	196	155	69
TGS10	40	2930	75～160	395	224	155	101
TGS11	56	2590	85～180	430	252	175	125
TGS12	80	2320	120～200	480	280	205	159
TGS13	112	2060	140～220	520	308	205	198
TGS14	16	1830	160～260	585	364	240	251
TGS15	224	1740	160～280	630	392	240	335
TGS16	280	1610	180～300	685	420	260	387
TGS17	355	1520	200～320	730	448	280	463
TGS18	450	1350	220～360	785	504	300	522
TGS19	560	1260	240～380	840	532	350	605
TGS20	710	1150	260～400	890	560	350	701
TGS21	800	1070	280～440	935	616	350	735
TGS22	900	1010	320～460	975	644	400	781
TGS23	1000	960	360～500	1015	700	400	824
TGS24	1250	890	380～520	1065	728	400	955
TGS25	1550	830	400～540	1145	756	450	1105
TGS26	1850	770	440～580	1195	812	450	1223
TGS27	2150	710	460～600	1240	840	450	1311
