．概述

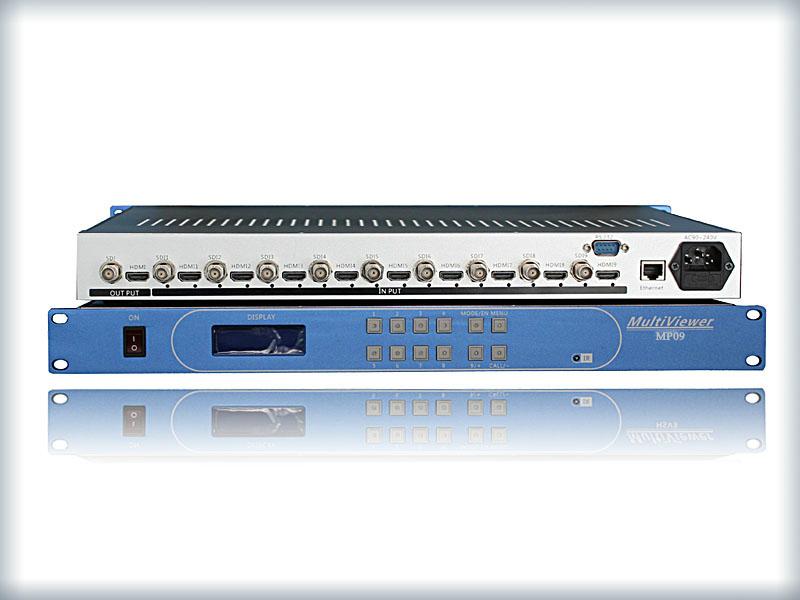

MP09 高清多畫面處理器是專業化的圖形處理設備，可將多路圖像信號合成一路高清信號輸出，並可按用戶要求對視頻信號進行視窗大小、顯示位置、圖像比例等方面的調整和變換，最終輸出統一格式的圖像信號。

MP09高清多畫面處理器根據輸入輸出的信號源類型可分為VGA（YPbPr）、HDMI（DVI）和SDI三款機型，

                  二．性能特點

1. 一台標準1U設備支持最多9路輸入和一路輸出；
2. 輸入信號源支持HDMI(DVI)，VGA(YPbPR)，SDI（不同的信號源選擇不同的機型），1U標準機箱；
3. 內部圖像處理全程10-bit處理，色彩還原真實；
4. VGA(YPbPr)輸入ADC最高采樣頻率205Mhz，支持到UXGA@75Hz/WUXGA60Hz，支持Composite-Sync和Sync-on-Green(SOG)，最高分辨率到1920x1200@60Hz；
5. HDMI(DVI)輸入兼容HDMI1.４，支持HDCP1.2，Deep color:12-bit YCC4：4：4，XVYCC支持基於IEC61966-2-4彩色標準；
6. SDI輸入支持3G/HD/SD-SDI，速率143Mbps～2.97Gbps，兼容SMPTE 259M、292M、424M、ITU R BT.601、ITU R BT.1120 串行視頻標準；
7. 支持本機按鍵和紅處遙控器快速操作；
8. 帶RS232和以太網接口，支持電腦軟件控制，用戶可自任意拉伸，拖動窗口，可定製畫面模式下載到設備中通過按鍵快速切換畫面模式；
9. 支持斷電現場保護；

              三、HDMI(DVI)技術參數

１.輸入兼容HDMI1.4ａ，DVI1.0，支持HDCP1.2 ;

２.支持DeepColor 30/36bit；

３.輸入時鐘範圍25~225Ｍhz；

４.接口類型：TypeA；

５.輸入分辯率自適應，最高支持1920x1200@60Ｈz；

６.輸出分辨率支持：1024x768,　1280x720,　1280x800,　1280x1024, 1366x768, 1440x900, 1680x1050, 1600x1200, 1920x1080, 1920x1200；

                四、VGA(YPbPr)技術參數

•
• Ω；
•

４.輸出分辨率支持：1024x768,　1280x720,　1280x800,　1280x1024, 1360x768, 1440x900, 1400x1050, 1680x1050, 1600x1200, 1920x1080, 1920x1200；

                 五、SDI技術參數

１．輸入信號支持SD/HD/3G，支持SMPTE 259M、292M、424M自適應；

２.輸入信號速率143bps~2.97Gbps；

３.內置電纜自動均衡器和時鐘恢復功能；

４.支持輸入環通輸出；

５.輸出分辨率支持：576I, 480I, 576P, 480P, 720P50/60, 1080I50/60, 1080P25/30, 1080P50/60；
