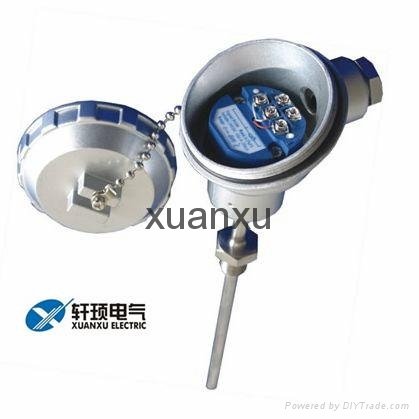

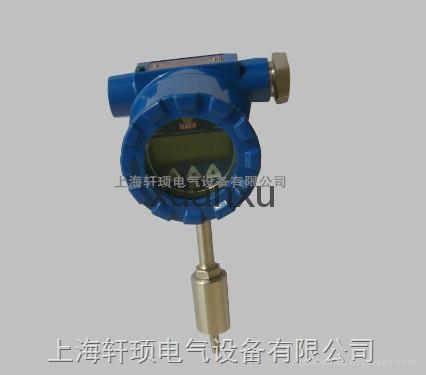

SBWR/Z一體化數顯溫度變送器
| 型號： | SBWR/Z-2260 |
|---|---|
| 品牌： | 軒頊 |
| 原產地： | 中國 |
| 類別： | 電子、電力 / 儀器、儀表 / 溫度儀表 |
| 標籤︰ | SBWR/Z變送器 , 一體化變送器價格 |
| 單價： |
¥110
/ 件
|
| 最少訂量： | 1 件 |
產品描述
●概述
上海軒頊 SBWR/Z一體化數顯溫度變送器是溫度傳感器與變送器的完美結合，以十分簡捷的方式把-200~+1600 ℃ 範圍內的溫度信號轉換為二線制4~20mA DC 的電信號傳輸給顯示儀、調節器、DCS 等，實現對溫度的精確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新換代產品，是集散系統、數字總線系統的必備產品。
●特點
超小型（模塊φ44×18 ）一體化，通用性強
二線制4~20mA DC 輸出。傳輸距離遠，抗干擾能力強。
冷端、溫漂、非線形自動補償。
測量精度高，長期穩定性好。
溫度模塊內部採用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。
機械保護IP65 。
採用熱電偶溫變，可免用補償導線，降低成本
液晶、數碼管、指針等多種指示功能方便現場適時監控。
現場環境溫度>70 ℃ 時，變送器和現場顯示儀表可採用分離（隔離）式安裝
防爆等級：EXdIIBT4、EXdIIBT6 、EXdIICT6。
防護等級：IP54
●技術指標
|
類 別 |
SBW 模塊式溫變 |
SBW 一體化溫變 |
|
准 確 度 |
0.2%F.S 0.5%F.S |
|
|
輸 入 |
熱電偶：B 、S 、T 、K 、J
|
|
|
輸 出 |
二線制4-20mA DC |
|
|
使用溫度 |
-25-85 ℃ （一體化LCD 表頭時0-60 ℃ ） |
|
|
溫度影響 |
≤0.05%/ ℃ |
|
|
濕 度 |
5-95%RH |
|
|
現場顯示 |
無 |
3 1/2LED 3 1/2LCD 0-100% 等分刻度 |
|
顯示精度 |
無 |
數字式：0.5 級 指針式：2.0 級 |
|
負載能力 |
< 600 Ω （額定負載250 Ω ） |
|
|
外形尺寸 |
44×18 |
70 ×100（中繼器） |
●選型方法
|
型號 |
類別 |
感溫元件
|
現場顯示 |
安裝固定
|
接線盒
|
保護管直徑 |
隔爆標誌 |
內芯結構 |
保護管特征 |
說 明 |
|
SBW |
|
|
|
|
|
|
|
|
|
一體化溫度變送器 |
|
|
R |
|
|
|
|
|
|
|
|
熱電偶 |
|
Z |
|
|
|
|
|
|
|
|
熱電阻 |
|
|
|
P |
|
|
|
|
|
|
|
熱電偶分度號：S |
|
|
R |
|
|
|
|
|
|
|
熱電偶分度號：B |
||
|
M |
|
|
|
|
|
|
|
熱電偶分度號：N |
||
|
N |
|
|
|
|
|
|
|
熱電偶分度號：K |
||
|
E |
|
|
|
|
|
|
|
熱電偶分度號：E |
||
|
F |
|
|
|
|
|
|
|
熱電偶分度號：J |
||
|
C |
|
|
|
|
|
|
|
熱電偶分度號：T |
||
|
P |
|
|
|
|
|
|
|
熱電阻-Pt100 |
||
|
C |
|
|
|
|
|
|
|
熱電阻-Cu50 |
||
|
|
|
|
|
|
|
|
|
空白為不帶現場顯示 |
||
|
Y |
|
|
|
|
|
|
數碼管（液晶）顯示 |
|||
|
H |
|
|
|
|
|
|
帶HART協議（液晶） |
|||
|
|
1 |
|
|
|
|
|
無固定裝置 |
|||
|
2 |
|
|
|
|
|
固定螺紋 |
||||
|
3 |
|
|
|
|
|
活動法蘭 |
||||
|
4 |
|
|
|
|
|
固定法蘭 |
||||
|
5 |
|
|
|
|
|
活絡管接頭式 |
||||
|
6 |
|
|
|
|
|
固定螺紋錐形式 |
||||
|
7 |
|
|
|
|
|
直形管接頭式 |
||||
|
8 |
|
|
|
|
|
固定螺紋管接頭式 |
||||
|
9 |
|
|
|
|
|
活動螺紋管接頭式 |
||||
|
|
2 |
|
|
|
|
防噴式 |
||||
|
3 |
|
|
|
|
防水式 |
|||||
|
4 |
|
|
|
|
防爆式 |
|||||
|
|
0 |
|
|
|
Ф16 |
|||||
|
1 |
|
|
|
Ф12 |
||||||
|
2 |
|
|
|
Ф16高鋁質管 |
||||||
|
3 |
|
|
|
Ф20高鋁質管 |
||||||
|
|
B |
|
|
隔爆 |
||||||
|
|
無 |
|
普通元件 |
|||||||
|
K |
|
鎧裝元件 |
||||||||
|
|
F |
防腐型材質:316 |
||||||||
|
F4 |
防腐型:不鏽鋼襯四氟 |
|||||||||
|
N |
耐磨型 |
|||||||||
|
SBW |
R |
N |
YH |
2 |
4 |
0 |
B |
K |
F |
典型型號選型 |
SBW一體化溫度變送器系列產品有：數顯一體化溫度變送器、帶HART協議一體化溫度變送器、熱電偶一體化溫度變送器、熱電阻一體化溫度變送器、智能溫度變送器等。
