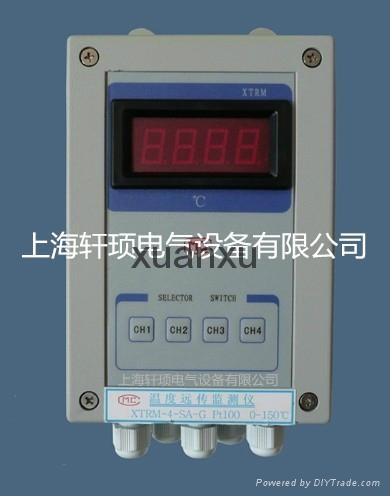

XTRM多迴路溫度遠傳監測儀

XTRM多迴路溫度遠傳監測儀
型號:XTRM-4215AG
品牌:軒頊
原產地:中國
類別:電子、電力 / 儀器、儀表 / 溫度儀表
標籤︰上海XTRM , XTRM監測儀價格 , XTRM監測儀應用
單價: ¥650 / 件
最少訂量:1 件

產品描述

上海軒頊電氣設備有限公司專業生產軒頊XTRM-4215AG、XTRM-4215PG、XTRM-4215四迴路溫度巡檢儀,期待您的光臨惠顧!



XTRM多迴路溫度遠傳監測儀具有多路輸入一路輸出的特點, 本系列產品有2路、3路、4路、5路和6路輸入,它能同時對多個測溫點進行測量,並自動將多個被測點中溫度最高一個點作為輸出, 輸出信號為4~2 0mA的標準電流。儀表具有指針表頭指示或LED數字顯示,在無選擇時顯示最高溫度點的溫度值,需要時用戶可 以通過面板上的按鍵,選擇查看任一測溫點的溫度值。

本儀表主要用於多點溫度測量監視以及需要報警和需要保護的各 種場合。由於儀表採用SM T工藝等各項先進技術,儀表具有較好的穩定性、可靠性和抗干擾性能,在生產現場能有效抑制對講機 及電機、變頻器的干擾。

XTRM多迴路溫度遠傳監測儀採用緊湊的結構設計,安裝方便;內部線路的超低功 耗設計,大大降低了儀表工作時因元器件散熱而產生的漂移,提高了產品的長期穩定性,延長了使用壽命;增加了儀表的測量精度;環境溫度範圍-4 0~+85℃,防護等級IP6 6,可保証儀表在惡劣的環境下正常工作。

主要技術指標

測量範圍:0...100℃,0... 150℃,0...2 00℃(用戶可指定) 輸入信號:Pt 100、Cu50(熱電偶可特殊訂貨) 輸入數量:2路、3路、4路、5路、6路

轉換精度:≤0 .5% F S 線性誤差:<0 .1%

輸出信號:模擬量4. ..20m A(兩線制) 電氣隔離輸出 顯示器:高亮度LED

顯示精度:0.5% 顯示壓降:3V 隔離壓降:2V

隔離電壓:15 00VA C   (輸入/輸出,隔離型產品具有)

最大負載:(V電源-1 4V~1 6V)/0 .025A(輸出電流) 限制電流:≤2 5mA

響應時間:1S

電源電壓:14 ~16.. .30VD C

溫度漂移:0. 025% FS/1℃ 長期穩定性:≤0.1℃/年或 0.05% /年

殼體材質:鋁合金、工程塑料 環境溫度:-4 0~+8 5℃(鋁合金殼體),-2 5~+7 5℃(工程塑料殼體)

防護等級:IP 66(鋁合金殼體) / IP62(工程塑料殼體) 抗射頻干擾:>10V/m(80MHz ...1000 MHz)

XTRM多迴路溫度遠傳監測儀選型、價格

型 號

型     譜

說       明

XTRM-

□□

多路智能巡檢遠傳控制儀(二線制DC24V供電)

回 路 數









2、3、4、5、6

顯示方式



1







指針表頭(已停產)



2







LED數字顯示

測量範圍





10





0~100℃





15





0~150℃





20





0~200℃

外殼







A



鋁合金(IP66







P



塑 料(IP62

輸入輸出隔離









G

隔離









不隔離



XTRM多迴路溫度遠傳監測儀應用

一、XTRM多迴路溫度遠傳監測儀測量軸承溫度

1、一個水泥廠往往有許多大型的電機,如原料磨2440KW電機、水泥磨2800KW電機等,還有許多大型風機,如原料磨循環風機、窯尾排風機、窯篦冷卻風機等。工人最關心其軸承溫度,希望在機旁有直觀顯示溫度值,並在中央控制室能監控。這類設備一般選用XTRM-2型溫度遠傳監測儀。

2、大型磨機的軸承溫度測量。如原料磨、水泥磨、煤磨等,磨機的進料口、出料口的軸承一般各配置有二個熱電阻溫度傳感器測溫,可選用XTRM-2215溫度遠傳監測儀。

3、輥壓機軸承溫度測量。如水泥粉磨輥壓機,每小時通過145噸物料,軸承配置有4個PT100鉑電阻傳感器,應選用XTRM-4215型溫度遠傳監測儀,當軸承溫度T>47℃時在中央控制室報警,當T>50℃時報警並聯鎖,確保設備安全。

4、迴轉窯托輪軸承溫度測量。Φ3.75×57m迴轉窯,有三組托輪,每組托輪配置有4個鉑電阻傳感器,應選用XTRM-4215溫度監測儀進行溫度實時監控。

二、XTRM多迴路溫度遠傳監測儀測量高壓電機的繞組溫度

水泥廠有許多大型高壓繞線型電動機,如上面所說的磨機、風機,在電機製造時已配置有定子測溫元件(每相二個),電機運行時必須監控,當繞組溫度大於120℃時報警。XTRM溫度遠傳監測儀還有應用於煙道閘門、齒輪箱等許多溫度的測量,這裡不一一列舉。

1、迴轉密托輪油溫
2、密小齒輪油箱油溫
3、生料磨進出口軸承溫度
4、煤收塵器灰斗溫度
5、煤粉盒溫度
6、生料磨主電機繞組溫度
7、生料磨主電機軸承溫度
8、生料排風機電機定子溫度
9、高溫風機繞組溫度
10、高溫風機軸承溫度

XTRM多迴路溫度遠傳監測儀安裝與接線

由於在設計上已考慮到儀表的長期穩定性,並且XTRM多迴路溫度遠傳監測儀出廠前均經過長時間老化和校驗,因此在正常的使用情況下,一般無須特別維護。如經驗証是儀表故障,可送本公司軒頊電氣維修,公司對本系列產品實行終身維修。
如果發現儀表已不能正常工作,儀表輸出電流超過20mA。多數情況是傳感器開路所致,也可能是傳感器與保護套管的絕緣電阻下降引起(帶G隔離型儀表能防止該故障)。如果一路輸入短路,不會影響儀表工作。當按鍵選擇該迴路時,輸出電流小於4mA,表頭指示低於零點。

定期校驗溫度遠傳監測儀時需要校正儀表誤差,可按下述步驟進行調整:(以四迴路Pt100輸入量程0~150℃為例)
1.打開儀表面板,接通電源。首先在第一迴路輸入端接標準電阻箱,並調整到100Ω,其餘迴路輸入端短路。
2.調節電位器W11,使輸出為4mA然後將電阻設置到157.31Ω時再調節W12使輸出為20mA,該步驟要反復多次,直止達到滿意的精度範圍。
3.將標準電阻箱接到第二路,採用步驟2的方法調整調零電位器W21和滿量程電位器W22,使輸出分別為4mA和20mA即可,調整第二迴路時,其餘輸入迴路也應短路。
4.將標準電阻箱分別接到第三、第四迴路,重複步驟2。分別調整電位器W31、W32和W41、W42,則全部四個迴路完成調整。(非調整迴路的輸入均應短路),上海軒頊作為XTRM溫度遠傳監測儀廠家,我們建議盡可能返廠校驗,我們的先進設備更精準更專業。

XTRM多迴路溫度遠傳監測儀接線圖

上海軒頊電氣設備有限公司專業生產軒頊XTRM-4215AG、XTRM-4215PG、XTRM-4215四迴路溫度巡檢儀,期待您的光臨惠顧!



付款方式︰TT
XTRM多迴路溫度遠傳監測儀 1XTRM多迴路溫度遠傳監測儀 2XTRM多迴路溫度遠傳監測儀 3XTRM多迴路溫度遠傳監測儀 4
