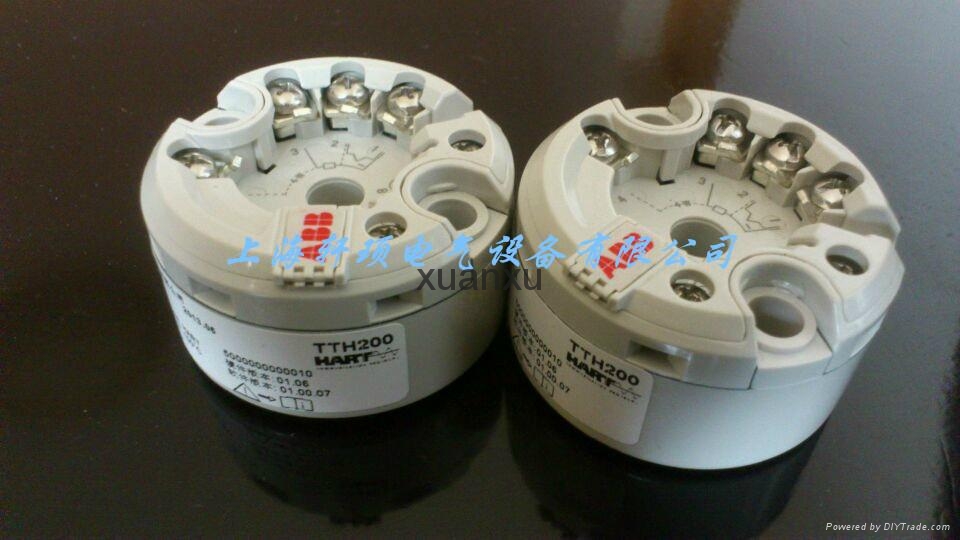

上海軒頊電氣供應ABBTTH300溫度變送器、ABB266GS壓力變送器等系列產品

1 技術數據

1.1 輸入

1.1.1 電阻

RTD電阻

Pt100依據DIN IEC 60751、JIS、MIL；Ni依據DIN 43760；

Cu

電阻值

0 ... 500Ω

0 ... 5000Ω

傳感器連接

2-線、3-線、4-線制

連接導線

2-線、3-線、4-線最大傳感器導線電阻（Rw），每條導線為

50Ω，依據NE 89（2003年3月）；

（3-線平衡、2-線電路補償，傳感器導線電阻總計可達100 Ω）

電流測量值

<300μA

傳感器短路

<5Ω（針對RTD）

傳感器斷路（2-線、3-線、4-線溫度電阻測量）

測量範圍 0 ... 500Ω > 0.6 ... 10kΩ

測量範圍 0 ... 5kΩ > 5.3 ... 10kΩ

腐蝕檢測依據NAMUR NE 89

3-線制電阻讀數 > 50Ω

4-線制電阻讀數 > 50Ω

傳感器故障信號

RTD：短路和斷路

線性電阻測量：斷路

1.1.2 熱電偶/電壓

分度號

B、E、J、K、L、N、R、S、T、U、C、D

（請參見“測量精度”）

電壓

-125 mV ... 125 mV

-125 mV ... 1100 mV

連接導線

最大傳感器線路電阻（Rw），每條線路為1.5 kΩ，總計3 kΩ

傳感器斷路監控依據Namur NE 89

以1μA脈衝調製，在測量間隔範圍之外

熱電偶測量值 5.3 ... 10 kΩ（45%磁滯）

電壓測量值 5.3 ... 10 kΩ（45%磁滯）

輸入電阻

>10 MΩ

內置溫度補償傳感器

Pt100，DIN IEC 60751 CI. B

傳感器匹配

1點調整

2點調整

傳感器故障信號

熱電偶：斷路

線性電壓測量：斷路

1.2 輸出

轉換特征

線性溫度

線性電阻

線性電壓

輸出信號

可配置 4 ... 20 mA（標準）

可配置 20 ... 4 mA

（NE43動態範圍：3.8 ... 20.5 mA）

1.3 電源（極性安全）

（2-線技術；電源線 = 信號線）

電源電壓

使用或不使用液晶顯示屏的非阻燃應用：

Us= 11 ... 42 V DC

使用或不使用液晶顯示屏的阻燃應用：

Us= 11 ... 30 V DC
