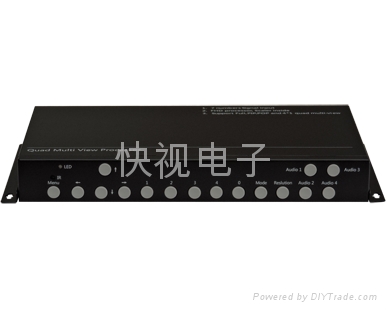

KS-CS71四畫面分割器|HDMI畫面分割器|DP分割器

型號：	KS-CS71
品牌：	KS
原產地：	中國
類別：	安全、防護 / 監控器材及系統
標籤︰	4畫面分割器 , HDMI畫面分割器 , DP畫面分割器
單價：	¥2000 / 件
最少訂量：	1 件

發送查詢

產品描述

一、產品概述

KS-CS71是一款高性能的高清四畫面分割器，其主要功能是使4個高清或模擬信號同時以四分割的模式同時顯示在一個超高清顯示單元上，並實現畫中畫PIP、畫外畫POP功能。
KS-CS71高清四畫面分割器可以支持1路VGA、2路DP、4路HDMI視頻信號輸入，1路Audio信號綁定VGA輸入，所有輸入信號均可以實現音視頻同步切換；
支持1路HDMI視頻信號輸出，輸出分辨率和刷新率920*1080@6OHz；1路Audio信號輸出，可接外置功放音響。
產品主要應用於視頻會議、教學、展覽、展示、遊戲等需要使用單台顯示單元同時顯示多個高清信號的場所。

二、主要功能

►支持單個顯示單元同時顯示4個高清信號，或切換某一信號全屏顯示；
►支持1路VGA、2路DP、4路HDMI(其中3路兼容MHL)信號輸入；
►支持1路HDMI輸出，輸出分辨率最高可達1920*1080@60HZ；
►所有輸入信號均含音頻，支持音視頻同步切換、四分割模式音頻獨立切換；
►支持圖像固定位置POP、PIP功能；
►支持機箱按扭、紅外遙控、RS-232串口控制以及中控控制；

三、常用分割模式

KS-CS71高清HDMI四畫面分割器可以設定9種常用的顯示模式，如標準四畫面分割顯示、二畫面分割顯示模式、PIP畫中畫顯示模式，如圖所示：

技術參數：

名稱	規格
信號輸入
輸入接口	1路VGA、2路DP、4路HDMI、4路USB、1路左右聲道音頻
分辨率	DP支持最大分辨率1920*1080@60HZ，向下兼容； HDMI支持最大分辨率1920x1080@60HZ，向下兼容； VGA支持最大分辨率1920x1080@60HZ，向下兼容。
音頻	輸入組Audio支持3.5mm音頻接口輸入，用於綁定VGA；
色彩深度	24bit,1677萬色
POP、PIP模式	固定模式
輸出
輸出接口	1路HDMI1.3輸出接顯示設備，支持音、視頻同步輸出； 1個3.5mm音頻左、右聲道立體聲，用於接立體聲音響；
輸出分辨率	1920*1080@60HZ
色彩深度	24bit,1677萬色
控制方式	機箱按鍵、遙控器、RS-232；
控制軟件	暫無
電氣特性	輸入電壓：DC-12V
產品尺寸	278mm(長)x36mm(高）x166mm(深）
重量	1.2Kg
功耗	最大15W
