一、產品概述

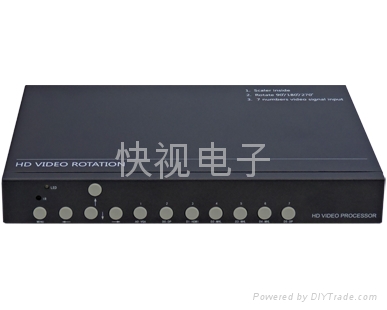

   KS-TN703是一款高性能的圖像倍線旋轉切換器，內部採用高速圖片處理芯片，其主要功能是可輸入多路HDMI、DP、手機MHL、VGA信號，可自由切換任何一個信號至HDMI輸出。產品可以實現不同格式信號的音、視同步切換，並通過設置實現圖像90、180、270度的旋轉。並且產品輸入、輸出分辨率均可以達到4K x 2K(3840x2160,輸出刷新率可達到60HZ。

二、功能詳述


1、輸入信號

支持1路VGA、2路DP（DisplayPort）、4路HDMI、1路Audio(綁定VGA信號)信號輸入，輸入信號最高可以支持3840*2160@60HZ,並向下兼容。

2、手機MHL輸入功能

產品3路HDMI端口直接支持MHL信號輸入，通過MHL轉HDMI連接線連接手機，可以直接顯示手機輸出的圖像，實現該功能需要手機支持MHL功能。

3、輸出信號

1路HDMI 2.0和1路Audio立體聲音頻輸出，輸出分辨率支持3840x2160@60Hz、3840x2160@30Hz,2560x1440@60Hz和1920x1080@60Hz可選；

4、切換功能

通過遙控器、機箱按鍵可以切換任何一個輸入信號轉換成HDMI信號輸出至顯示單元，並實現影、音同步切換；

5、倍線功能

不同分辨率、不同刷新率以及VGA、DP、HDMI、MHL不同格式的信號，通過設備倍線功能轉換固定的HDMI信號和固定的分辨率輸出，輸出分辨率3840x2160@60Hz、3840x2160@30Hz,2560x1440@60Hz和1920x1080@60Hz可選；

6、圖像旋轉功能

通過紅外遙控、機箱按鍵實現圖像90度、180度、270度旋轉，用於某些需要圖像旋轉的特定場所，如下圖所示：

三、控制方式

通過紅外遙控、機箱按鍵、RS-232串口可以控製圖像的切換、圖像旋轉、分辨率切換功能，操作簡單、方便。

四、相關應用
   KS-TN703可以使輸入的圖像進行90度、180度、270度旋轉並通過HDMI接口輸出，產品廣氾應用於大屏幕拼接等場所。如下圖所示三個液晶顯示屏使用重直擺放，這樣正常輸入的圖像不能正常觀看，需要旋轉器對圖像進行90度或者180度旋轉才可以正常觀看，如下圖所示：

技術參數：

系統拓扑圖：
