一、產品簡介：

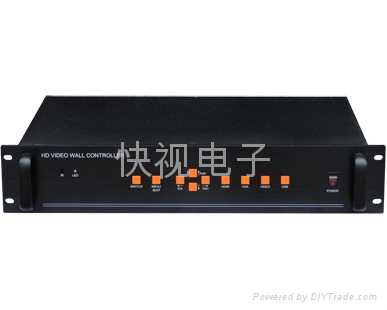

   KS-BOX是一款專門針對液晶電視、超窄邊液晶屏、投影機的高清畫面拼接處理器，KS-BOX是一款定製型設備，可以支持4-25塊顯示屏進行多種模式拼接，客戶可根據自身需求選擇4拼接、5拼接、6拼接、7拼接、8拼接、9拼接、10拼接…………24拼接、25拼接。同時也可以向下兼容（不超過輸出口數量）其它各種拼接模式，如：2x2、2x3、2x4等。產品採用高清處理芯片，支持1080P信號的輸入和輸出。同時支持1路復合視頻、1路VGA、1路USB、1路HDMI輸入，所有輸入信號均可以切換到大屏幕進行拼接顯示，並且音頻與相應視頻同步輸出。

   用戶在操作拼接處理器的時候更簡單、直觀，產品設計了紅外遙控、機箱按鍵控制，也可以通過RS-232進行中控控制。用戶通按鍵或遙控對拼接器進行一鍵式快捷控制和全功能控制，操作更為人性化、更簡單。



二、功能介紹：

1、輸入信號

  可支持1路復合視頻、1路VGA、1路HDMI、1路USB總計四路信號輸入，其中HDMI和USB信號接口自帶音頻解碼功能，復合視頻和和VGA信號外加相應綁定音頻接口，所有輸入視頻信號均可實現與音頻同步輸出切換，接口圖如下：

2、鏡像功能

與普通拼接產品相比，KS-BOX具有針對每單個顯示單元180度鏡像翻轉功能。用戶在使用普通液晶電視拼接時，對上一排液晶電視翻轉180度，從而大幅度降低液晶拼接縫隙，減少圖像因邊縫過大引起的失真。

3、邊緣屏蔽功能

所有拼接顯示單元都有一定物理邊框縫隙，在無邊緣屏蔽功能處理情況下，圖像會出現視覺上拉扯開的現像，感覺很不自然；經過邊緣屏蔽處理的圖像無變形、拉伸，視覺更自然逼真。如下圖邊緣屏蔽處理前後對比圖片；

4、U盤播放功能

產品可實現USB播放和拼接功能。

用戶在實現液晶拼接的基礎功能后再實現單純視頻或圖片格式拼接播放

USB可以支持常用的一些視頻、圖片、MP3、TXT文檔；

可以支持視頻的選定或全選播放；

可以支持所有視頻輪循播放、暫停、快進、節目清單等功能；

5、按鍵功能

實現VIDEO、USB、HDMI、VGA的音視頻的快捷切換；

拼接和非拼接模式的快捷切換；

邊緣屏蔽的調節；

輸出音頻大小調節；

亮度、對比度、色彩飽和度等的調節；

USB的快進、下一曲、節目選擇等設置；

拼接處理器的其它全功能設置；

6、遙控功能

遙控器為KS-BOX專用定製，拼接器各項功能與遙控按鍵完全對應，非市場公模遙控。紅包遙控上可以完成拼接處理器的設置、切換、調節的所有功能，並採用超靈敏設計，遙控距離可達7至10米。

技術參數：

稱	規格
輸入信號
VGA信號	DB15接口，綁定1路3.5音頻接口； 支持640x480/85HZ 至 1920x1200/60HZ；
HDMI信號	HDMI1.3(HDCP1.3)  DVI1.0，HDMI內嵌音頻；
視頻信號	自動識別NTSC、PAL或SECAM制式，綁定1路3.5音頻接口；
USB(U盤）	標準USB，2.0接口，可接U盤，內嵌音頻； 支持視頻、圖片、MP3、TXT格式播放；
輸出信號
HDMI輸出接口	4-25路HDMI輸出，支持多種拼接模式，同時也可以向下兼容2x2、2x3、2x4等拼接模式拼接模式； 輸出分辨率：1920x1080P/60HZ、1280x720/60HZ、1024x768；
音頻輸出	3.5音頻接口，支持左右聲道立體聲，音視頻信號同步切換，同時支持HDMI內嵌音頻輸出；
其它
控制方式	RS232、紅外遙控、機箱按鍵；
供電	AC 交流100至240V
拼接規模	兼容輸出口數量以下的多種拼接模式
功耗	單路功耗0.3W
機箱規格
尺寸（2U)	標準19寸2U機箱，441mm(長)x44mm(高）x239mm(深）
重量(2U)

約8Kg

系統拓扑圖：
