繼電保護測試儀

繼電保護測試儀
型號:PSJBC-03
品牌:品勝
原產地:中國
類別:電子、電力 / 其它電力、電子
標籤︰繼保測試儀 , 微機繼保測試儀 , 繼電保護測試儀
單價: -
最少訂量:1 件

產品描述

PSJBC-03繼電保護測試儀概述:

PSJBC-03繼電保護測試是我廠在原有基礎上開發的多功能繼電保護校驗裝置。本裝置採用微電腦技術,由單片機、邏輯控制單元、交直流電流電壓輸出單元、數據採集單元、LCD液晶顯示器、實時時鐘、打印機等組成,測量精度高,重複性好。該儀器還具有外形美觀,性能可靠,操作簡便,功能齊全等優點,是校驗繼電保護裝置理想的檢測設備。

本裝置可測試各種交直流電流、電壓、中間信號等多種單個繼電器及整組繼電保護屏,可測試各種繼電器的吸合電壓(電流)值,釋放電壓(電流)值,各種觸頭(常開、常閉、轉換、延時)的吸合時間和斷開時間,均自動測試三次,自動計算三次平均值,並可打印測試結果。

PSJBC-03繼電保護測試儀特點:

由於本機採用了微機控制,漢字提示操作。本機還設有自檢報錯功能,開機后本機立即投入自檢,極大地方便了檢查、維修。如“吸合電壓”、“斷開電壓”、“常開吸合時間”等。

PSJBC-03繼電保護測試儀主要技術參數:

◆交流電壓輸出0250V連續可調,最大輸出電

3A

◆交流電流輸出:0~20A、0~100A連續可調

020A時,開路電壓2V

0100A時,開路電壓10V

◆直流電壓輸出:0300V連續可調,最大3A

◆直流電流輸出:0200mA、0~5A連續可調

0200 mA時,開路電壓15V

05A時,開路電壓15V

◆數字毫秒錶:  最大量程:100秒

分辨率: 0.001

精度: 0.01%+2個字

◆整機測量精度:0.5級

◆體積:420ⅹ310ⅹ160

◆重量:16Kg

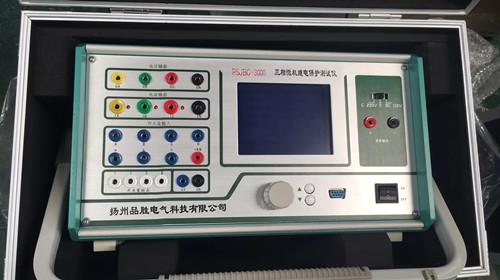

PSJBC-3000微機繼電保護測試儀概述

     PSJBC-3000微機繼電保護測試儀是近十年來發展起來的一個測試儀器,以前的繼電保護試驗工具主要是用調壓器和移相器組合而成,體積笨重,精度不高,已不能滿足現代微機繼電保護的校驗工作。隨着科學技術的不斷髮展,微機繼電保護已廣氾運用於線路保護,主變差動保護,勵磁控制等各個領域,變電站綜合自動化已成為主流。所以,微機繼電保護測試儀,必將成為現代繼電保護工作人員的必不可少的試驗工具。
     現代微機繼電保護測試儀可分為兩種形式,一種是採用傳統的OCL功放,體積大,重量在25Kg左右,比較笨重,功放管工作在放大區,時間長了容易損坏,且動態範圍窄,精度不高。另一種是採用開關電源,功效採用數字功放,體積小,重量輕,效率高,是繼電保護測試儀的發展方向。PSJBC-3000繼電保護測試儀採用DSP和開關放大器技術,單機獨立運行功能已十分強大,再配以PC軟件,使其能聯接電腦運行。



PSJBC-3000微機繼電保護測試儀技術參數

PSJBC-3000
 1、電流源

交流幅值:040A/    0120A/三相並聯
            直流幅值:030A/    090A/三相並聯
            功率:400VA/
   幅值精度: ≤0.2% 響應時間<160μS    分辨率:交流1mA, 直流2mA
2、電壓源
   交流幅值:0125V/    直流幅值:0220V/
   輔助電源:VZ3VO 0125VAC0220VDC  功率≥130W
   最大功率:50VA/    精度:0.2%       響應時間<120μ S
   分辨率:交流2.5mV    直流:3.5mV
3、頻率:範圍01000Hz     分辨率:0.001Hz(工頻)0.1Hz1KHz)
4、相位:範圍0360      分辨率:0.1     精度:0.1
5、時間範圍:09999.999S±1.0ms
6、開關量輸入:7對空接點/10250VDC帶電位接點
7、開關量輸出:3空接點(容量:250VAC2A
8、供電電壓:120V250VAC 50/60Hz
9、機箱尺寸:450mm×150mm×370mm
10、重量:11Kg



PSJBC-3000微機繼電保護測試儀主要特點

1主機採用DSP芯片控制16DAC輸出,對基波可產生每周2000點的高密度正弦波。改善了波形質量,提高了測試儀的精度。
    2單機獨立運行,裝置由旋轉鼠標通過大屏幕液晶顯示屏幕進行操作,全套中文顯示,可對現場各種繼電器,保護及安全自動裝置進行檢定,並可模擬各種大型複雜的瞬時性、轉換性故障進行整組試驗。
    3 聯接電腦運行,通過Windows98平台上的全套中文操作軟件,可進行各種大型複雜及自動化程度更高的校準工作,可方便地測試及掃描各種保護定值,可實時存貯測試數據,顯示矢量圖,繪製故障波形,連機打印報告等。
    4 液晶顯示採用320×240點陣圖形模塊,操作界面均中文顯示,顯示直觀清晰。
    5“傻瓜式”操作,採用光電旋轉鼠標控制器,免去複雜的鍵盤操作,不需要計算機知識都可操作,簡便易學。
    6整機採用開關電源及開關放大器技術,體積小,重量輕,僅重11公斤。
    7 模塊化設計,所有插件之間獨立,只需要換插件即可實現硬件的維護和升級。
    8 隨意配置,如配置成6相電流,5相電壓+2相電流等。
    9 用戶可通過軟件對測試儀精度進行校準。
    10 自帶GPS全球衛星接收系統,實現兩端對調試驗。
    11 可對Comtrade格式的故障錄波數據進行回放。
    12 按國際標準設計有電源功率因數校正電路,使裝置效率高達95%以上。
    13 供電電壓下降到120V時,仍保証裝置正常工作。
    14功放採用硬件保護方式,保証裝置的可靠性。





PSJBC-3000B三相微機繼電保護測試儀試驗注意事項

測試儀裝置內置了工控機和Windows操作系統,請勿過於頻繁地開關主機電源(間隔1分鐘)。

裝置面板或背板裝有USB插口,允許熱撥插USB口設備(如U盤等),但注意撥插時一定要在數據傳輸結束后進行。

為了保証工控機內置的Windows操作系統能穩定可靠運行,請不要隨意刪除或修改硬盤上的文件和桌面上的圖標,請不要隨意操作、更改、增加、刪除、使用內置Windows系統,以免導致操作系統損坏。使用USB盤拷貝數據時請一定保証U盤乾淨無病毒,也請不要利用U盤在本系統中安裝其它軟件程序。

外接鍵盤或鼠標時,請勿插錯端口,否則Windows操作系統不能正常啟動。

請勿在輸出狀態直接關閉電源,以免因關閉時輸出錯誤以致保護誤動作。

開入量兼容空接點和電位0250VDC,使用帶電接點時,接點電位高端(正極)應接入公共端子COM端。

使用本儀器時,請勿堵住或封閉機身的通風口,一般將儀器站立放置或打開支撐腳稍傾斜放置。

禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插孔。否則,測試儀將被損坏。

如果現場干擾較強或安全要求較高,試驗之前,請將電源線(3芯)的接地端可靠接地或裝置接地孔接地。

如果在使用過程中出現界面數據出錯或設備無法連接等問題,可以這樣解決:向下觸按復位按鈕鍵,使DSP復位;或退出運行程序回到主菜單,重新運行程序,則界面所有數據均恢復至默認值。



PSJBC-3000B三相微機繼電保護測試儀裝置特點與技術參數

滿足現場所有試驗要求。既可對傳統的各種繼電器及保護裝置進行試驗,也可對現代各種微機保護進行各種試驗,特別是對變壓器差動保護和備自投裝置,試驗更加方便和完美。

1.   PSJBC-3000B微機繼電保護校驗儀具有標準的四相電壓,三相電流同時輸出,電壓125V、相,電流40A/相。三相電流並聯可達120A

2  各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。

3  單機獨立運行,內置工控機,主頻300--600MHz,內存512M,硬盤4--12G,運行Windows XP操作系統。

4  採用進口拉絲不鏽鋼面板,不鏽鋼鍵盤,同時採用觸摸式鼠標,克服了軌跡球鼠標操作不靈活、容易損坏的缺點,並選用8.4,分辨率為800×600TFT真彩顯示屏,使得單機整體操作方便自如,經久耐用。

5   主控板採用DSP+FPGA結構,16DAC輸出,對基波可產生每周2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度。

6  功放採用高保真線性功放,既保証了小電流的精度,又保証了大電流的穩定。

7 採用USB接口直接和PC機通訊,無須任何轉接線,方便使用。

8  可連接筆記本電腦運行。筆記本電腦與工控機使用同一套軟件,無須重新學習操作方法。

9   具備GPS同步試驗功能。裝置可內置GPS同步卡(選配)通過RS232口與PC機相連,實現兩台測試儀異地進行同步對調試驗。

10  配有獨立專用直流輔助電壓源輸出,輸出電壓分別為110V1A),220V0.6A。以提供給需要直流工作電源的繼電器或保護裝置使用。

11  具有軟件自校準功能,避免了要打開機箱通過調整電位器來校準精度,從而大大提高了精度的穩定性。



PSJBC-3000B三相微機繼電保護測試儀技術參數

1交流電流源:

相電流輸出(有效值):  0--40A/相  精度:0.2%

三相並聯輸出(有效值) 0--120A/三相同相位並聯輸出

相電流長時間允許工作值(有效值) 10A

每相最大輸出功率 420VA

三相並聯電流最大輸出功率 900VA

三並電流最大輸出允許工作時間 10s

頻率範圍: 0--1000Hz    精度:0.001Hz

諧波次數: 2--20      相位0--360°    精度:0.1°

2直流電流源:

電流輸出:  0--±20A/相   精度 0.5%     300 VA

3交流電壓源:

相電壓輸出(有效值): 0--125V/相  精度:0.2%

線電壓輸出(有效值): 0--250V

相電壓/線電壓輸出功率 : 75VA/100VA

頻率範圍: 0--1000Hz  精度:0.001Hz

諧波次數: 2--20    相位0--360°   精度:0.1°

4直流電壓源:

相電壓輸出幅值:0--±150V   精度:0.5%

線電壓輸出幅值:0--±300V

相電壓/線電壓輸出功率: 90VA/180VA

5開關量端子:

開關量輸入端子:  8

空接點: 1--20mA110V裝置內部有源輸出

電位翻轉: 0--6VDC為低電平

           15--250VDC為高電平

開關量輸出端子:4對,空接點  遮斷容量:110V/2A220V/1A

6時間測量範圍:

範圍:1ms--9999s    測量精度:1ms

7體積重量:

體積: 365(mm )×400(mm )×195 (mm )   18Kg

8電源:

AC220V±10%   50Hz   10A





PSJBC-6000六相微機繼電保護測試儀主要特點

1滿足現場所有試驗要求。

PSJBC-6000六相微機繼電保護測試儀具有標準的六相電流,六相電壓同時輸出,電流30A/相,電壓125V/相。六相電流並聯可達180A。既可對傳統的各種繼電器及保護裝置進行試驗,也可對現代各種微機保護進行各種試驗,特別是對變壓器差動保護和備自投裝置,試驗更

加方便和完美。

2各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。

3單機獨立運行,內置工控機,主頻300--600MHz,內存256M416GCF卡,軟件在 Windows XP操作系統下運行。

4採用進口拉絲不鏽鋼面板,不鏽鋼鍵盤,同時採用觸摸式鼠標,克服了軌跡球鼠標操作不靈活、容易損坏的缺點,並選用8.4,分辨率為800×600TFT真彩顯示屏,使得單機整體操作方便自如,經久耐用。

5主控板採用DSP+FPGA結構,16DAC輸出,對基波可產生每周2000點的高密度正弦波,改善了波形的質量,提高了測試儀的精度。

6功放採用高保真線性功放,既保証了小電流的精度,又保証了大電流的穩定。

7採用USB接口直接和PC機通訊,無須任何轉接線,方便使用。

8可連接筆記本電腦運行。筆記本電腦與工控機使用同一套軟件,無須重新學習操作方法。

9具備GPS同步試驗功能。裝置可內置GPS同步卡(選配)通過RS232口與PC機相連,實現兩台測試儀異地進行同步對調試驗。

10配有獨立專用直流輔助電壓源輸出,輸出電壓分別為110V1A),220V0.6A。以提供給需要直流工作電源的繼電器或保護裝置使用。

11具有軟件自較准功能,避免了要打開機箱通過調整電位器來校準精度,從而大大提高了精度的穩定性。



PSJBC-6000六相微機繼電保護測試儀技術參數

1交流電流源:

幅值範圍:  6×0-30A/相  精度:0.2%

六相電流並聯輸出最大值: 180A

相電流長期允許工作值: 10A

 率: 300VA/

六相並聯最大功率: 900VA

六相並聯最大輸出時允許工作時間:10s

頻率範圍: 0--1000Hz;  精度:0.001Hz

諧波次數: 2--20次;    相位: 0--360° 精度:0.1°

2直流電流源:

幅值:20A/相;  功率:300VA/相;  精度:0.2%

3交流電壓源:

幅值範圍 6 ×0--125V   精度:0.2%

線電壓範圍: 0--250V

相電壓/線電壓輸出功率 :70VA/100VA

頻率範圍:0--1000Hz;   精度:0.001Hz

諧波次數: 2--20

4直流電壓源:

相電壓輸出幅值:0--±150V   精度:0.2%

線電壓輸出幅值:0--±300V;

相電壓/線電壓輸出功率:90VA/180VA

5開關量端子:

開關量輸入端子:8

點: 1--20mA110V 裝置內部有源

電位翻轉:0--6VDC為低電平

            15--250VDC為高電平

開關量輸出端子:4對,空接點,遮斷容量:110V/2A220V/1A

6、時間測量範圍:

範圍  1ms~9999s;    測量精度  1ms

7體積重量:

體積 470 (mm)×405 (mm)×185 (mm);   20Kg

8   源:

AC220V±10%;   50Hz  10A



PSJBC-6000六相微機繼電保護測試儀裝置硬件組成

內置工業控制計算機

本裝置採用工控機作為控制計算機,配置512M內存,4~8GCF卡,軟件在Windows XP操作系統下運行,面板帶有8.4″800×600分辨率TFT真彩LCD顯示器,不鏽鋼優化鍵盤和觸摸鼠標,不用外接鍵盤和鼠標就可直接使用,裝置面板配有兩個USB接口,可方便地進行數據存取、數據通信和軟件升級等。

DSP數字信號處理系統

採用6000系列DSP控制器作為核心,FPGA可編程邏輯器件輸出波形,由於採用的是DDS硬件輸出波形的技術,使波形頻率和相位精度相當高,同時,該系統與工控機通訊直接採用USB2.0接口,使得數據通訊穩定可靠。

D/AA/D轉換

採用D/A轉換器,同時採用有源低通濾波器,使輸出波形平滑,幅頻特性優良。同時控制系統還保留了1212A/D轉換電路,可實時採集12路模擬量的輸出波形並通過軟件在屏幕上顯示實際輸出的波形,幅值和相位。

高精度線性電壓,電流功率放大器

電流、電壓採用高性能線性放大器直接耦合輸出方式,使電流,電壓源可直接輸出交流和直流波形,並可通過軟件計算輸出各種如方波、各次諧波疊加的組合波形,故障暫態波形等,可以較好地模擬各種短路故障時的電流,電壓特征。功放電路採用進口大功率高保真模塊式功率器件做功率輸出級,結合精心合理設計的散熱結構,具有足夠大的功率冗余和熱容量,功放電路具有完備的過熱、過流、過壓及短路保護,電流迴路允許開路,不會損坏裝置。面板有電流開路指示燈,以方便用戶檢查接線正確與否。同時面板還有電壓過載或短路指示燈,當電壓迴路(在有輸出情況下)發生短路時,該指示燈發亮並啟動蜂鳴器報警。大電流限時採用獨特的硬件,限時電路,克服了傳統的軟件限時的缺點,使大電流使用更安全和更可靠。

開關量輸入、開關量輸出

裝置共有開關量輸入端子8對,開關量輸出端子4對。

開入量、開出量都由光電隔離器和24V直流繼電器組成,其工作電源為獨立的24V工作電源,所以在COM端與開入量之間有24V的直流電壓。

專用獨立的直流電源輸出

裝置配有兩路110V直流電源電壓輸出,頭尾相接組成+110V0V-110V三個端子輸出,只能作保護裝置的工作電源,不能作為直流操作電源使用。這樣+110V-110V兩端子可輸出220V直流電壓。

PSJBC-6000六相微機繼電保護測試儀:【輔助直流電壓輸出端子】設計在測試儀的前面板上。
