大功率晶體管特性曲線圖示儀

大功率晶體管特性曲線圖示儀
型號:EN-2005C
品牌:易恩電氣
原產地:-
類別:電子、電力 / 其它電力、電子
標籤︰晶體管圖示儀 , 圖示儀 , 曲線特性分析
單價: ¥188 / 件
最少訂量:1 件

產品描述

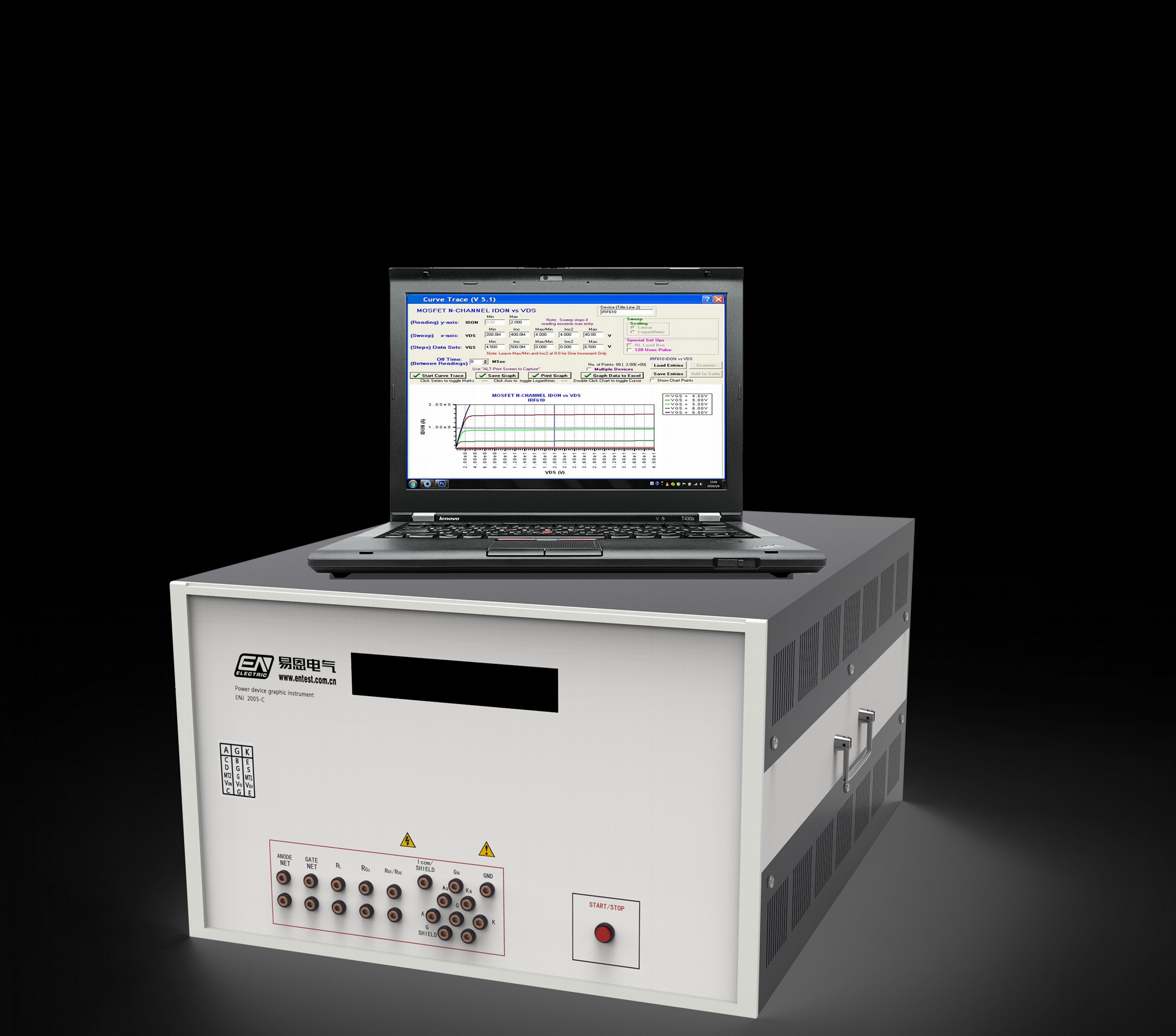

EN-2005C 功率器件綜合測試系統

(大功率晶體管特性曲線圖示儀)

系統概述

西安易恩電氣 EN-2005C是一款很具有代表性的新型半導體晶體管圖示系統,本系統可自動生成功率器件的I-V曲線,也可根據客戶的實際需求設置功能測試,直接讀取數顯結果。系統在失效分析,IQC來料檢驗及高校實驗室等部門有廣氾的應用。系統生成的曲線都使用ATE系統逐點建立,保証了數據的準確可靠。系統典型的測試時間是6 to 20ms,通常上百個數據點曲線只需要几秒鐘時間便可以展現出來,數據捕獲的曲線可導入EXCEL等格式進一步分析研究,是一款高效多功能的高端半導體測試設備。

本系統使用方便,只需要通過USB或者RS232與電腦連接,通過電腦中友好的人機界面操作,即可完成測試。並可以實現測試數據以EXCEL和WORD的格式保存。系統提供過電保護功能,門極過電保護適配器提供了廣氾的診斷測試。這些自我測試診斷被編成測試代碼,以提供自我測試夾具,在任何時間都可以檢測。對診斷設備狀態和測試結果提供了可靠地保証。

系統軟件支持

器件測試程序的生成是通過在一台運行系統為Windows或WindowsNT的PC機上USB接口程序實現的。該程序提供快速的器件測試程序生成,具有全屏顯示和增強型編輯幫助。

    一種填空式編程方法向用戶提供簡明、直觀的使用環境。操作人員只需在提示下,輸入所選器件系列名稱和測試類型,並選擇所需測試的參數,而不必具有專業計算機編程語言知識。完成一個器件的測試程序編製只需幾分鐘的時間,非常快捷方便。

概述

EN-2005C測試系統通過PC機對其內部功率源、測試施加條件、測試具體線路進行控制,達到對器件進行測試的目的。在一定的測試條件下,這些源與條件負載按照條件準確的連接,其中包含了大量的負載、轉換功率源和所要求的外部測試線路。

測試系統特點
    IV曲線顯示/局部放大
    程序保護電流/電壓,以防損坏

品種繁多的曲線
可編程的數據點對應

增加線性或對數
可編程延遲時間可減少器件發熱

保存和重新導入入口程序
保存和導入之前捕獲圖象

曲線數據直接導入到EXCEL
曲線程序和數據自動存入EXCEL

程序保護電流/電壓,以防損坏

測試範圍廣(19總大類,27分類)

系統規格及技術指標

主極電壓:     1mV-2000V

電壓分辨率:   1mV

主極電流:     0.1nA-50A

擴展電流:     100A

電流分辨率:   0.1nA

測試精度:     0.2%+2LSB

測試速度:     0.5mS/參數

工作溫度:     25--40

    工作濕度:     45%--80%

    貯存濕度:     10%--90%

    工作電壓:     200v--240v

    電源頻率:     47HZ--63HZ

    通信接口:     RS232 USB

    系統功耗:     <150w

設備尺寸:     450mm×570mm×280mm

   量:     35KG



測試範圍



測試範圍 / 測試參數







序號

測試器件

測試參數



01

二極管

DIODE

IR;BVR ;VF



02

晶體管

(NPN型/PNP型)

ICBO;ICEO;ICER; ICES; ICEV;IEBO;BVCEO ;BVCBO;

BVEBO;HFE;VCESAT;VBESAT;VBE(VBEON);RE;VF



03

J型場效應管

J-FET

IGSS;IDOFF;IDGO;BVDGO;BVGSS;VDSON,VGSON;

IDSS;GFS;VGSOFF



04

MOS場效應管

MOS-FET

IDSS;IDSV;IGSSF;  IGSSR;VGSF;VGSR;BVDSS;

VGSTH;VDSON、VF(VSD) IDON;VGSON;RDSON;GFS



05

雙向可控硅

TRIAC

VD+;VD-;VT+ ; VT-;IGT;VGT ;IL+;IL-;IH+;IH-



06

可控硅

SCR

IDRM;IRRM;IGKO;VDRM;VRRM;BVGKO;VTM;

IGT;VGT;IL;IH



07

絕緣柵雙極大功率晶體管

IGBT

ICES;IGESF;IGESR;BVCES;VGETH;VCESAT;ICON;

VGEON;VF;GFS



08

硅觸發可控硅

STS

IH+; IH-;VSW+ ; VSW-;VPK+ ;

 VPK-;VGSW+;VGSW-



09

達林頓陣列

DARLINTON

ICBO; ICEO;ICER;ICES;ICEX;IEBO;BVCEO;

BVCER;BVCEE;BVCES ;BVCBO;BVEBO;hFE ;

VCESAT; VBESAT;VBEON



10

光電耦合

OPTO-COUPLER

ICOFF、ICBO;IR;BVCEO;BVECO;BVCBO;BVEBO;

CTR;HFE;VCESAT; VSAT;VF(Opto-Diode)



11

繼電器

RELAY

RCOIL;VOPER;VREL;RCONT;OPTIME; RELTIME



12

穩壓、齊納二極管

ZENER

IR;BVZ;VF;ZZ



13

三端穩壓器

REGULATOR

Vout;Iin;



14

光電開關

OPTO-SWITCH

ICOFF;VD;IGT;VON;ION ;IOFF



15

光電邏輯

OPTO-LOGIC

IR;VF;VOH;VOL;IFON; IFOFF



16

金屬氧化物壓變電阻

MOV

ID+ ID-;VN+;  VN-;VC+ ;VCLMP-;VVLMP+ ;



17

固態過壓保護器

SSOVP

ID+ ID-;VCLAMP+, VCLAMP-;VT+、VT-;IH+、

IH-;;IBO+ IBO-;VBO+  VBO-;VZ+  VZ-



18

壓變電阻

VARISTOR

ID+;  ID-;VC+   ;VC-



19

雙向觸發二極管

DIAC

VF+,VF-,VBO+,VBO-,IBO+,IBO-,IR+,IR-,

付款方式︰TT
