軌道檢修專用大功率IGBT靜態測試儀

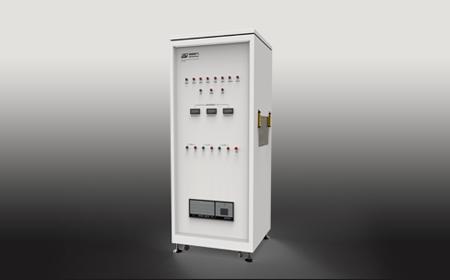

EN-3020C IGBT靜態參數測試系統

系統概述

EN—3020C測試系統（以下簡稱系統）是西安易恩電氣科技有限公司推出的IGBT靜態測試系統，該系統符合國軍標GJB128-86和國家標準GB/T 4587-94測試規範。

系統適合工廠、研究所用做IGBT及其模塊的篩選、檢驗、分析以及器件生產廠用做生產測試，是一款針對IGBT的各種靜態參數而研製的智能測試系統。

系統標準功率源為3500V/200A，電流可擴展至2000A。

系統的自動化程度高，按照操作人員設定的程序自動工作，實現全自動化的智能測試，計算機記錄測試結果，測試結果可轉化為文本或 EXCEL 格式存儲。測試方法靈活，可完美測試器件以及單個單元和多單元的模塊測試。

系統採用品牌工控機，具有抗電磁干擾能力強，排風量大等特點

系統安全穩定，PLC 對設備的工作狀態進行全程實時監控並與硬件進行互鎖。



EN-3020C測試系統中控制系統主要由計算機控制系統和PLC控制系統組成

計算機控制系統

計算機控制系統是該測試設備的中心控制單元，設備有一部分的工作程序、工作時序、開關的動作狀態，數據採集等均由計算機完成。計算機

採用研華工業控制機，具有抗電磁干擾能力強，排風量大等特點。

計算機中，裝有美國國家儀器公司生產的數據採集卡NI PCI6221卡2塊，NI PCI6221是一塊多功能的數據採集卡，具有三組數據端口，16/8個

模擬量輸入端口，兩個模擬量輸出口、兩個定時器計數器。

PLC控制系統

控制系統除工控機外，還採用了歐姆龍系列的PLC，PLC主要對設備的工作時序、開關動作等進行控制，並且與計算機進行通訊，完成了整個系

統的自動控制功能；PLC不僅控制開關的動作，而且對系統中主要開關的工作狀態進行實時監控，並與硬件進行互鎖，實現了可靠的安全控制功能。

系統特征

針對IGBT的各種靜態參數而研製的智能測試系統

大功率（IV可擴展至4500A，6000V）

自動化程度高（按照操作人員設定的程序自動工作）

計算機記錄測試結果，測試結果可轉化文本或EXECL格式存儲

採用品牌工控機，具有抗電磁干擾能力強，排風量大等特點

測試方法靈活（可完美測試器件以及單個和多單元的模塊測試）

安全穩定（PLC對設備的工作狀態進行全程實時監測並與硬件進行互鎖）

測試範圍

EN-3020C系統是專為測試IGBT而設計。能夠真實準確測試出IGBT的各種靜態參數：其測試範圍如下：

1）柵極-發射極漏電流測試                     VGES、IGES

2）柵極-發射極閾值電壓測試                   Vge（th）

3）集電極-發射極電壓測試測試                 VCES、ICES

4）集電極-發射極飽和電壓測試測試             Vge（sat）、IC

5）二極管壓降測試測試                        VF、IF

6）二極管反向可恢復直流電壓測試          VR、IR

外形尺寸和電源要求

尺 寸：800×800×1800（mm）

質 量：210kg

環境溫度：15~40℃

工作電壓：AC220V±10%無嚴重諧波

電網頻率：50Hz±1Hz

通信接口： USB RS232

系統功耗： 380W

參數/條件

參數/條件
	參  數			ENJ 35200 IGBT		ENJ 30200 IGBT
				靜態參數自動測試系統		靜態參數手動測試系統
	條  件
①柵極-發射極漏電流IGES
IGES: 0.1-10uA±3%±0.1uA
集電極電壓VCE: 0V
柵 極 電 壓 VGE: 20V ±3%±0.2V
②集電極-發射極電壓BVCES
集電極電壓VCES: 100-3500V±5%±10V（選配）
集電極電流ICES: 0.1-30mA±5%±0.01mA			100-3500V±5%±10V			100-3000V±5%±10V
柵 極 電 壓 VGE: 0V
③集電極發射極飽和電壓VCESAT
VCESAT:0.1-10V
柵極電壓 V G E : ±15V±2%±0.2V
集電極電流ICE: 10-200A±5%（選配）				10-200A±5%		10-200A±5%
④集電極-發射極截止電流ICES
集電極電流ICES: 0.1-30mA±5%±0.01mA				100-3500V±5%		100-3000V±5%
集電極電壓VCE: 100-3500V±5%（選配）
柵 極 電 壓V G E : 0V
⑤柵極-發射極閥值電壓測試VGETH
VGETH: 0.1-10V±3%±0.1V
VGE=VCE
集電極電流ICE: 30mA±3%
⑥二極管壓降測試VF
VF: 0.1-5V±3%±0.01V
柵極電壓VGE: 0V
電	流  I F : 10-200A±5%（選配）			10-200A±5%		10-200A±5%
導通電流  IC: 10-200A±5%
柵極電壓VGE:±15V±0.2V
