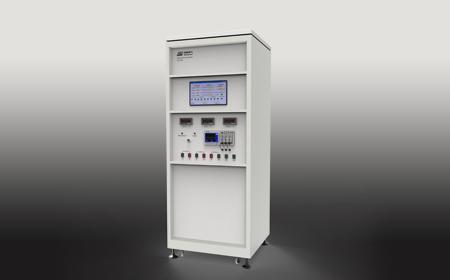

ENL3010 浪涌測試系統

系統概述

ENL3010 浪涌測試系統 ，設備可輸出17.7mS、80kA的電流，對被測器件進行浪涌電流試驗；

浪涌電流測試系統

西安易恩電氣 ENL3010 浪涌測試系統 ，該測試台通過電容充放電原理產生電流波形，根據不同的測試條件，設定好各試驗參數，再通過調節不同的電感值（手動調節）來改變不同的電流寬度來輸出測試要求的電流值，測試的電壓和電流波形同時被採集到示波器和相關的控制電路，反饋給PLC,並由HMI顯示測試結果；

PLC控制系統

本系統採用PLC對整個系統進行控制，PLC主要對設備的工作時序、開關動作等進行控制，並且對測試數據進行採集且與HMI（人機界面）進行通訊，由HMI對測試結果進行顯示，完成了整個系統的自動控制功能；

PLC不僅控制開關的動作，而且對系統中主要開關的工作狀態進行實時監控，並與硬件進行互鎖，實現了可靠的安全控制功能。

HMI（人機界面）控制系統

    HMI對以下試驗參數進行設定：

  試驗次數  重複時間  漏電流設定  電容電壓設定 電容選擇

  脈寬選擇  VD/VR選擇，設定完畢后可在測試界面中選擇並調用參數

HMI對以下試驗參數進行顯示：

浪涌電流  阻斷電壓  阻斷漏電流  電容電壓  脈衝次數

規格/環境

環境溫度：    15～40℃

相對濕度：   小於60%

大氣壓力：    86Kpa～ 106Kpa

電網電壓：    AC220V±10%無嚴重諧波

電網頻率：    50Hz±1Hz

功能指標
